CONTROL

PROPORCIONAL DEL CIRCUIT O MUL TIFUNCIÓN (DESCARGA ELECTROMAGNÉTICA)

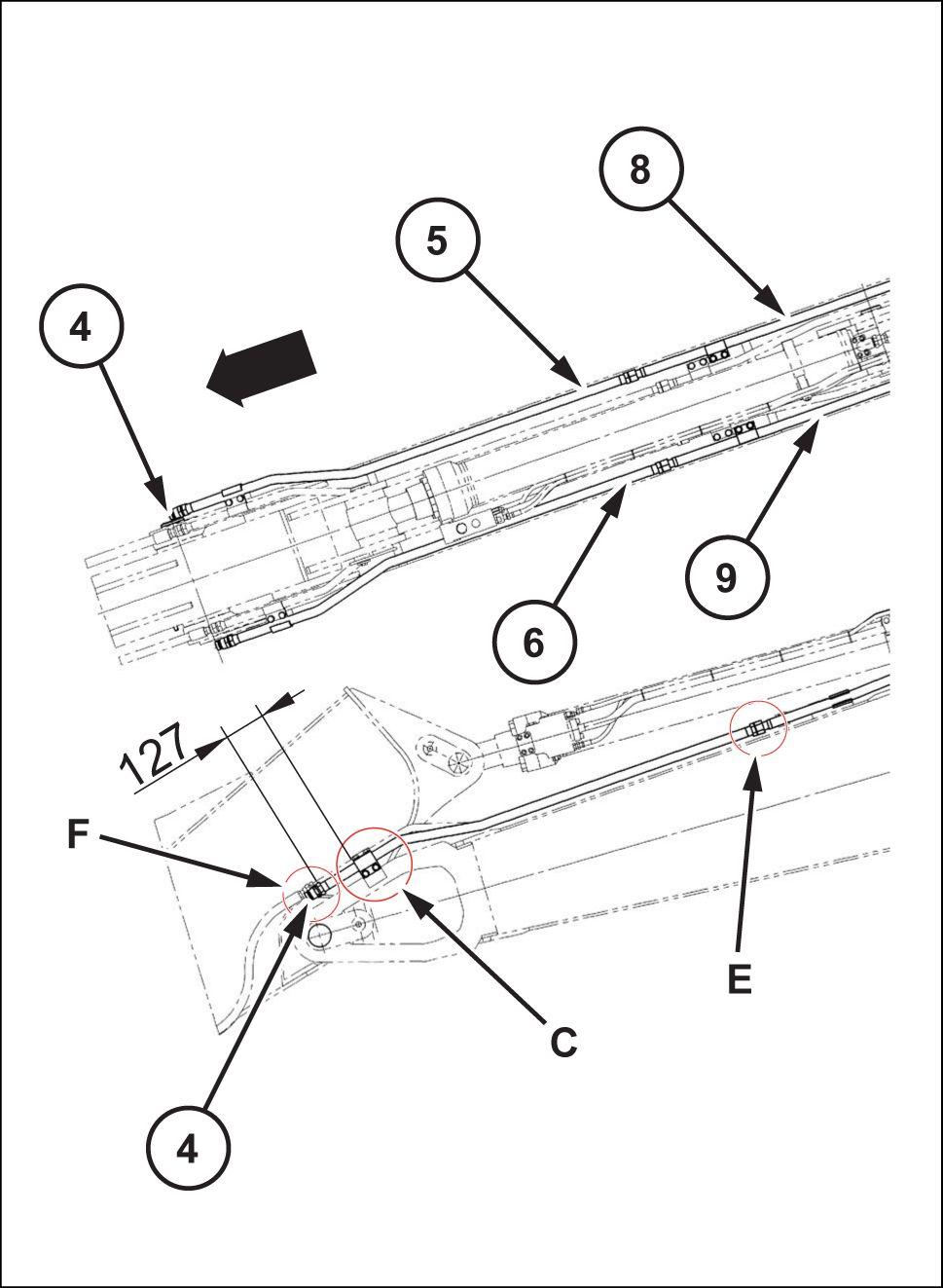

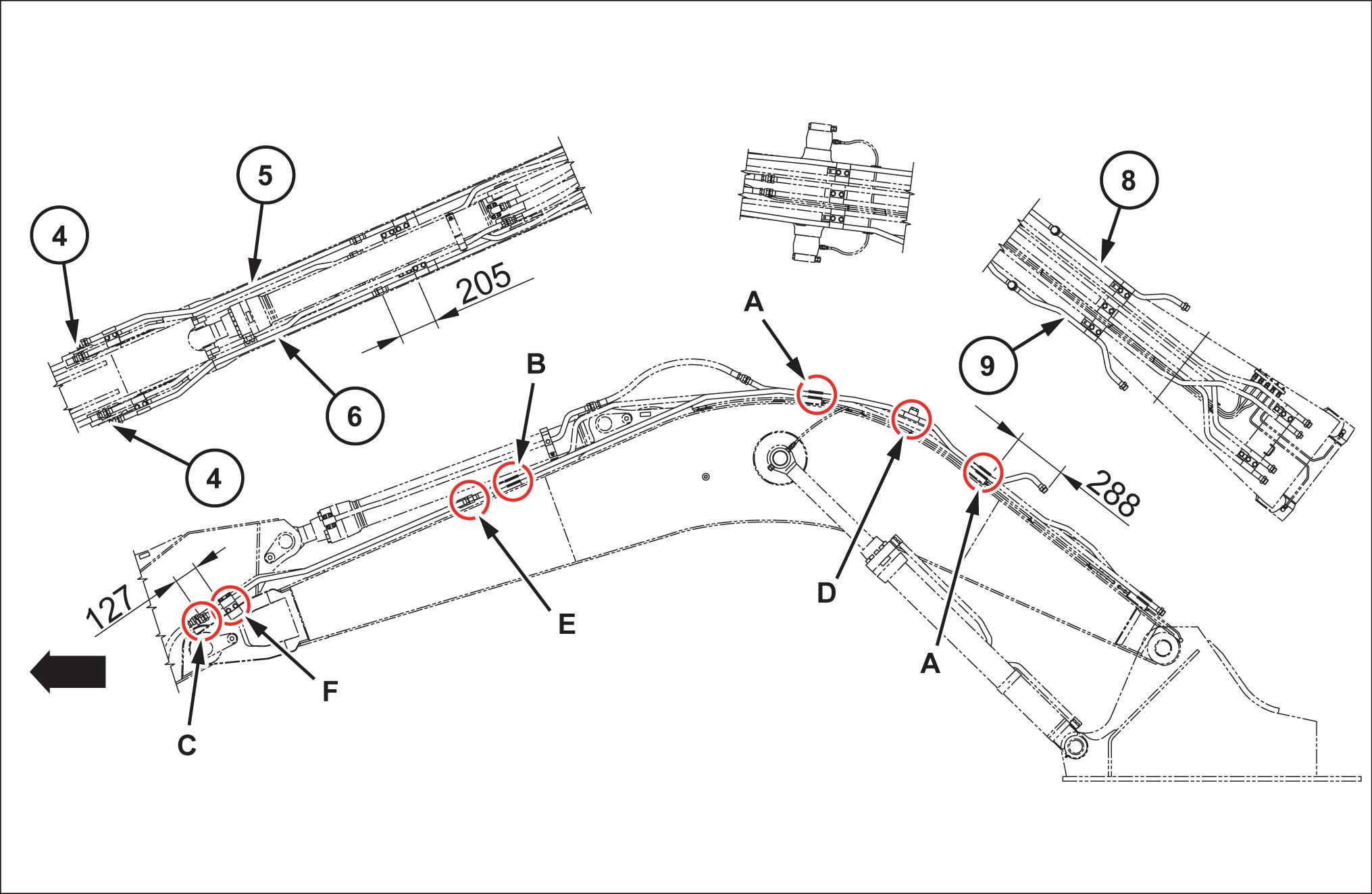

Instalación del conducto del brazo

Conjuntos conductos (8) (9)

Instale conducto (izquierdo) (9)

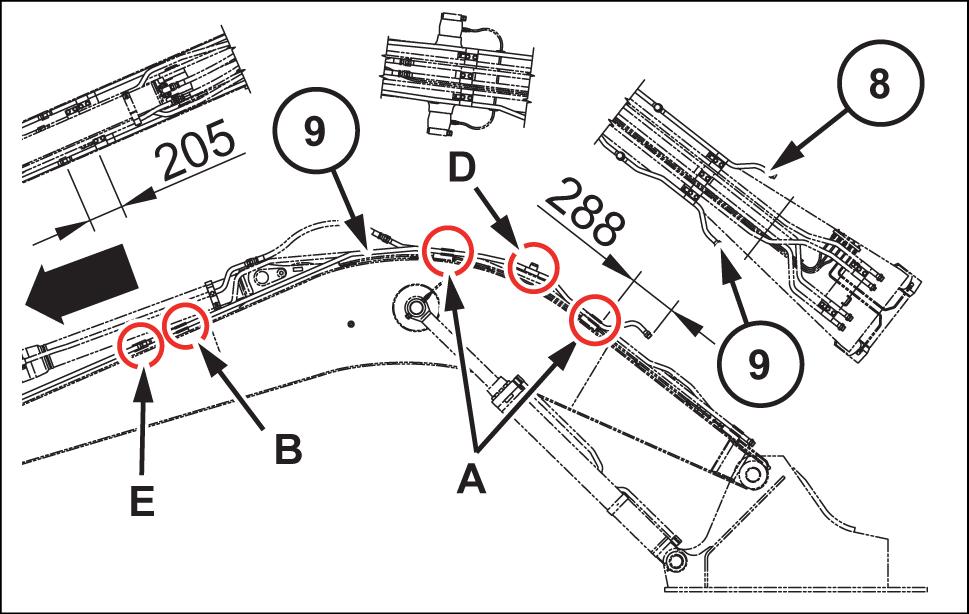

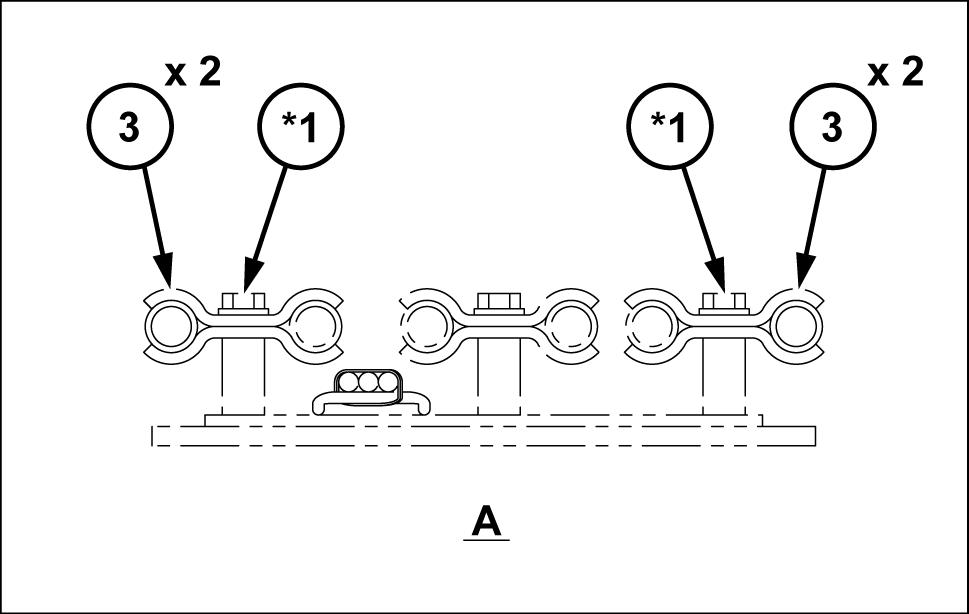

Fije los conductos (izquierda) (9) dos puntos con dos bridas (3) cada uno y , a fije con dos pernos SEMS (*1) cada

• Fije una las abrazaderas (3) a 208 ( ) del extremo trasero del conjunto del conducto quierdo) (9) .

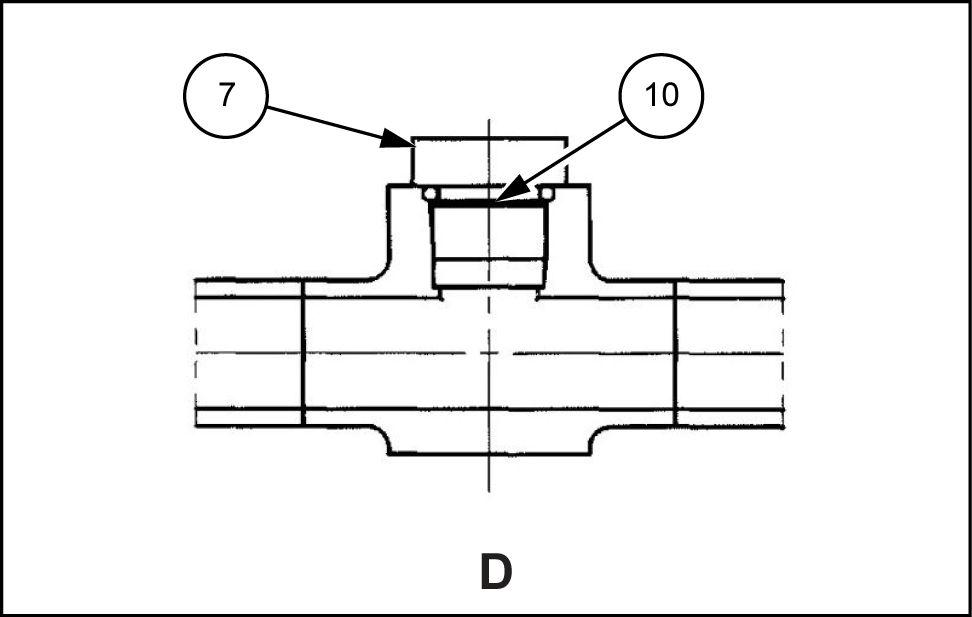

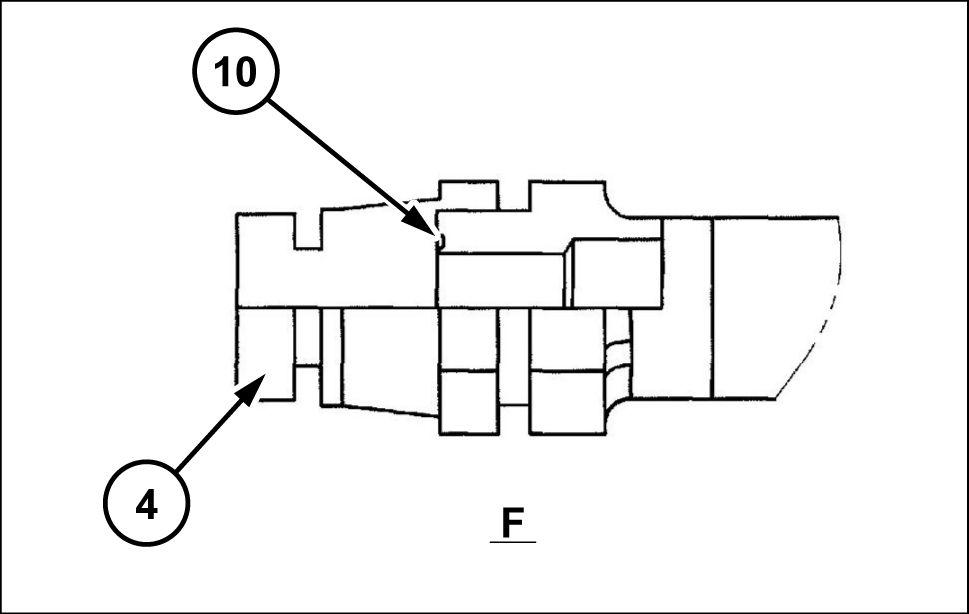

Instale junta tórica (10) conjunto conductos (izquierdo) (9) y coloque tapón (7)

Sujete conjunto del conducto (izquierdo) (9) con dos abrazaderas (2) y apriételas con dos pernos SEMS (*1)

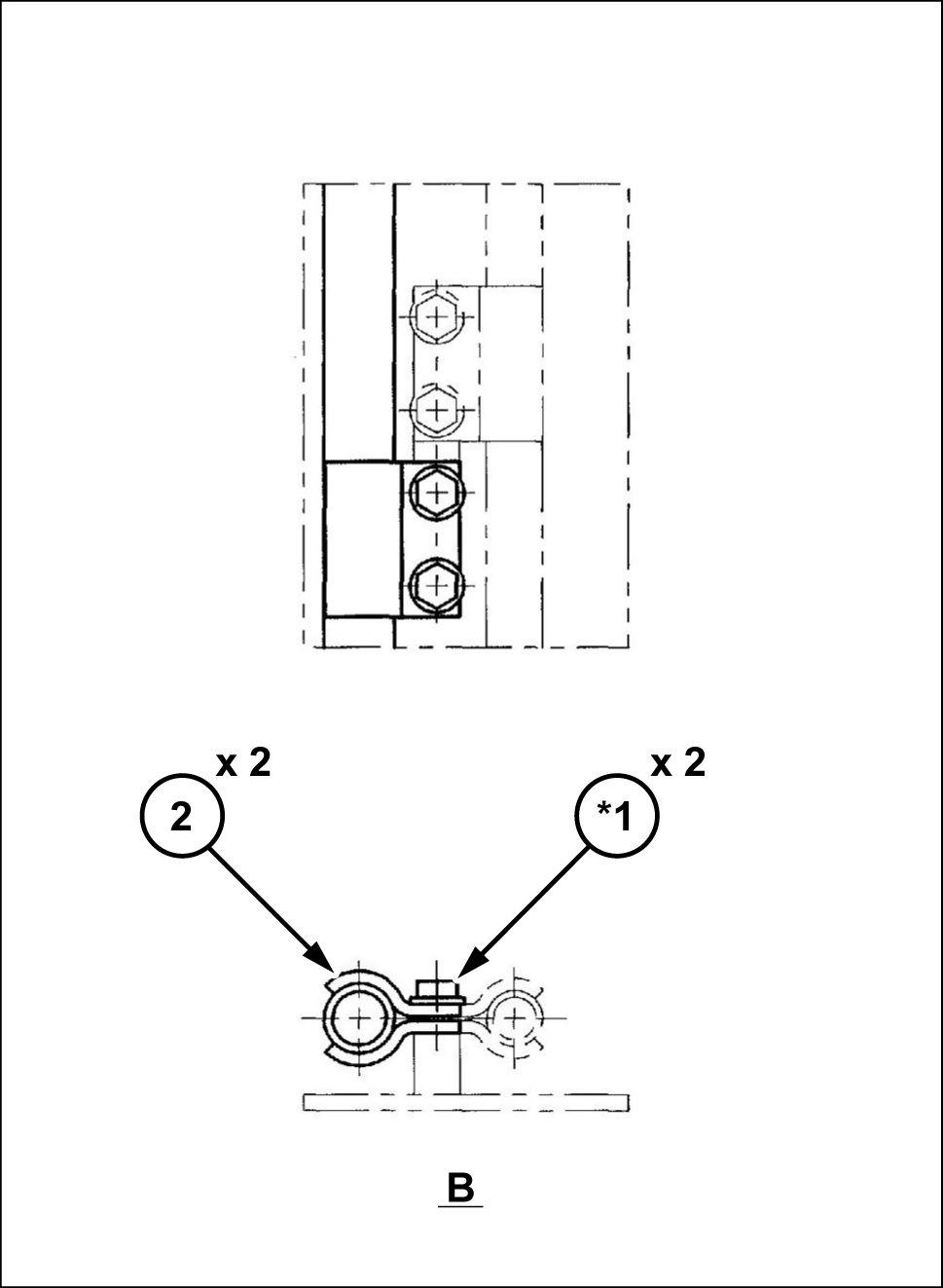

• Apriete las bridas para tubos (2) a 205 ( ) del extremo delantero del conducto quierdo) (9)

Instale conjunto del conducto (derecha) (8) misma forma que conjunto del conducto (izquierda) (9)

Conjuntos conductos (5) (6) Coloque conducto (izquierdo) (6)

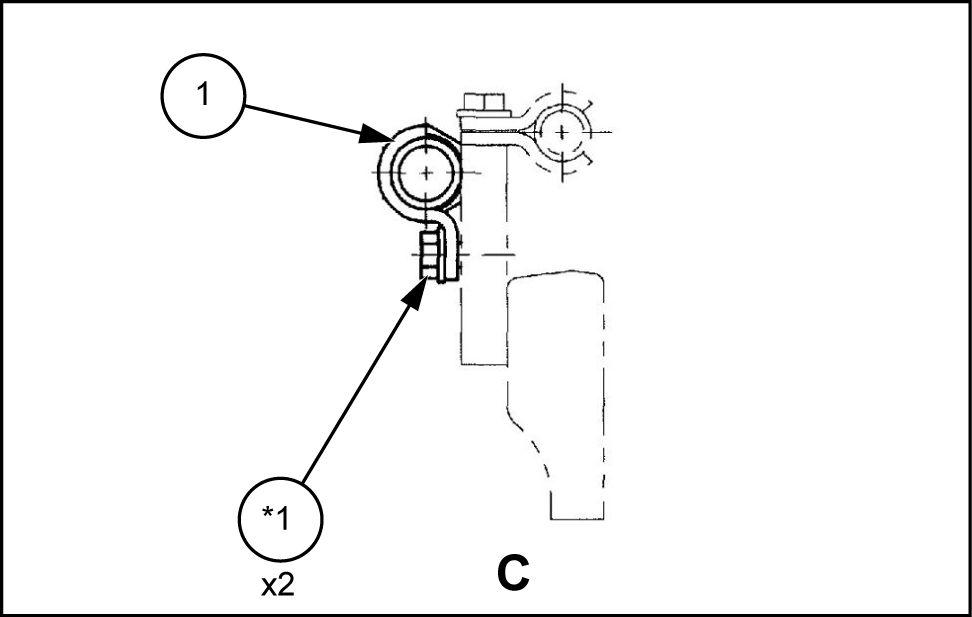

Sujete conjunto conductos (izquierdo) (6) con una abrazadera para tubos (1) y dos pernos SEMS (*1)

• Coloque abrazadera (1) a 127 ( 5.000 ) del extremo frontal del conducto (izquierdo) (6)

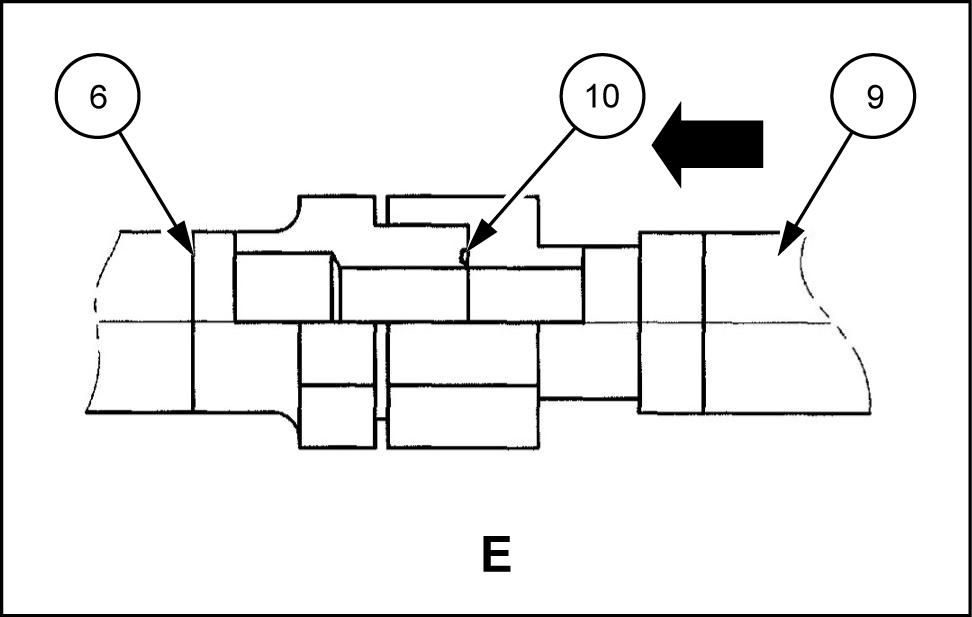

Instale junta tórica (10) extremo trasero del conducto (izquierdo) (6) y , a conecte conducto (izquierdo) (9)

Instale junta tórica (10) extremo delantero del conducto (izquierdo) (6) y ponga tapón (4)

Instale conjunto del conducto (derecha) (5) misma forma que conjunto del conducto (izquierda) (6)

Instalación del conducto principal superior

Instalación del conducto principal superior (lado izquierdo)

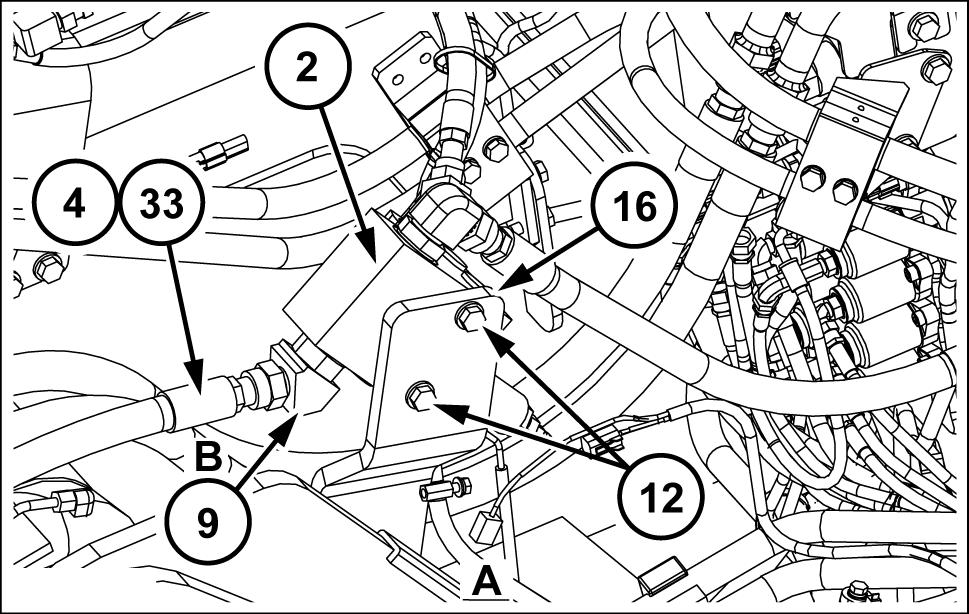

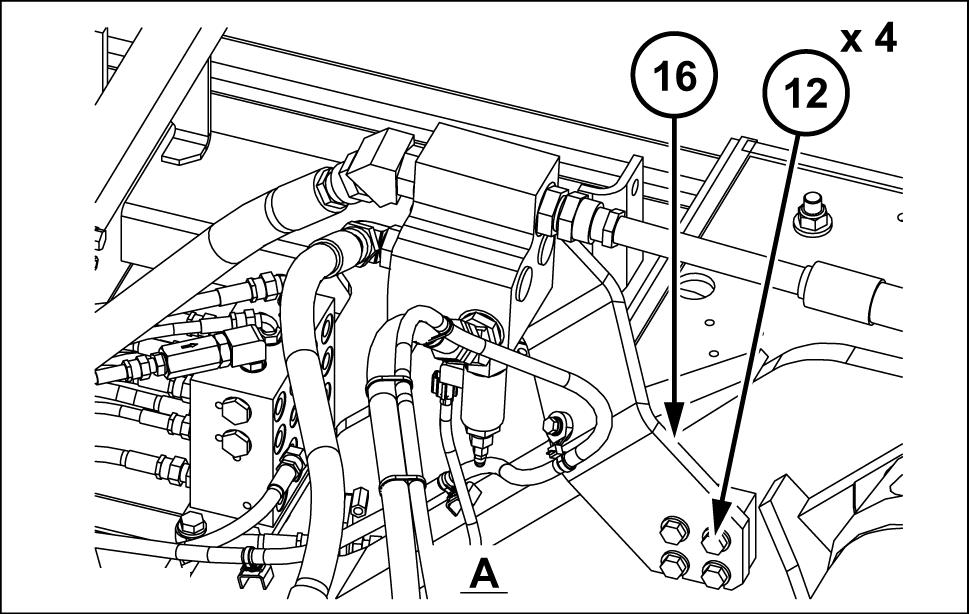

Instale soporte (16) bastidor con cuatro pernos SEMS (12)

Instale válvula seguridad proporcional magnética (2) soporte (16) con los dos pernos SEMS (12)

Instale codo (9) toma B válvula ridad proporcional electromagnética (2) Coloque junta tórica (4) codo (9) y conecte manguera hidráulica (33) .

• Par apriete: 157 - 193 N·m ( 1 15.797142.349 )

Instale junta tórica (4) conjunto del conducto (izquierdo) (*1) y conecte manguera hidráulica (33)

• Par apriete: 157 - 193 ( 1 15.797142.349 )

Instale codo (8) toma A válvula ridad proporcional electromagnética (2)

Coloque junta tórica (4) codo (8) y conecte manguera hidráulica (30)

• Par apriete: 157 - 193 N·m ( 1)

SMIL15CEX8803AB 4

SMIL15CEX8804AB 5

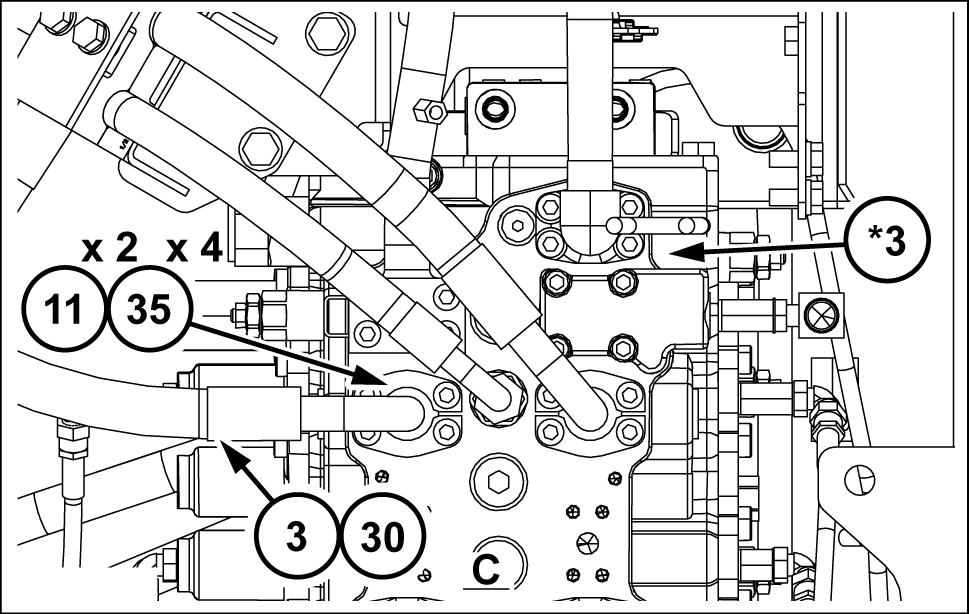

Monte junta tórica (3) toma válvula control (*3) y conecte manguera hidráulica (30) con dos bridas abiertas y cuatro pernos cabeza hueca hexagonal (35)

Instalación del conducto principal superior (lado derecho)

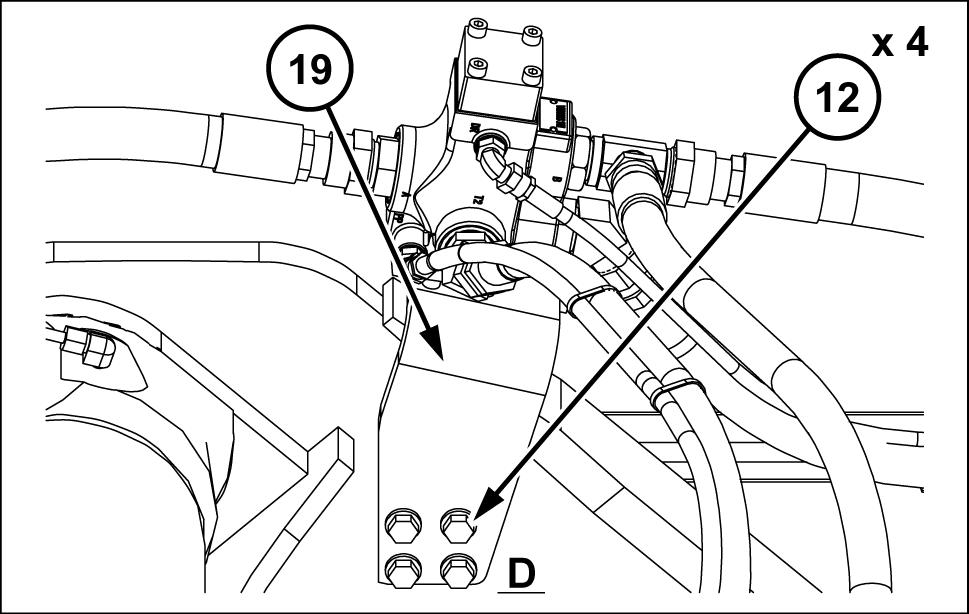

Instale soporte (19) bastidor con cuatro pernos SEMS (12) SMIL15CEX8806AB

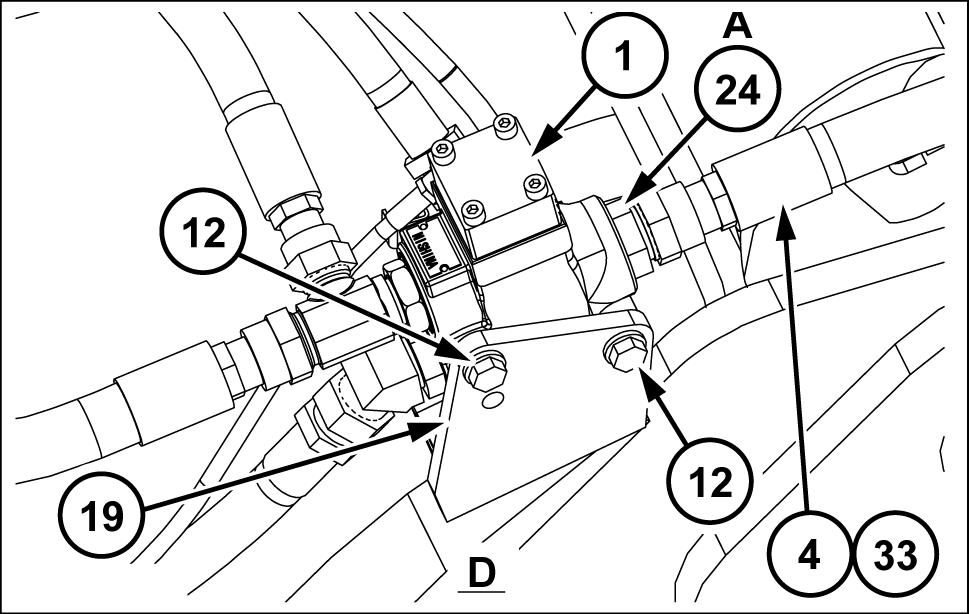

Instale válvula tres direcciones (1) soporte (19) con dos pernos SEMS (12)

Instale adaptador manguera (24) toma A válvula tres direcciones (1)

Instale junta tórica (4) adaptador (24) y , a tinuación, conecte manguera hidráulica (33) .

• Par apriete manguera hidráulica: 157193 ( 1 15.797142.349 )

SMIL15CEX8807AB 8

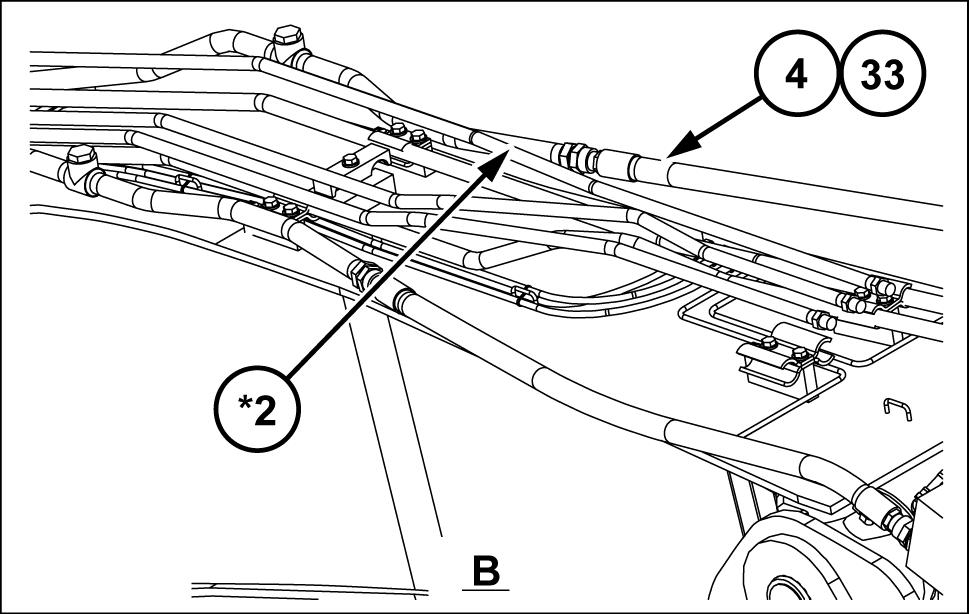

Instale junta tórica (4) conjunto del conducto (derecho) (*2) y conecte manguera hidráulica (33)

• Par apriete manguera hidráulica: 157193 ( 1 15.797142.349 )

SMIL15CEX8808AB 9

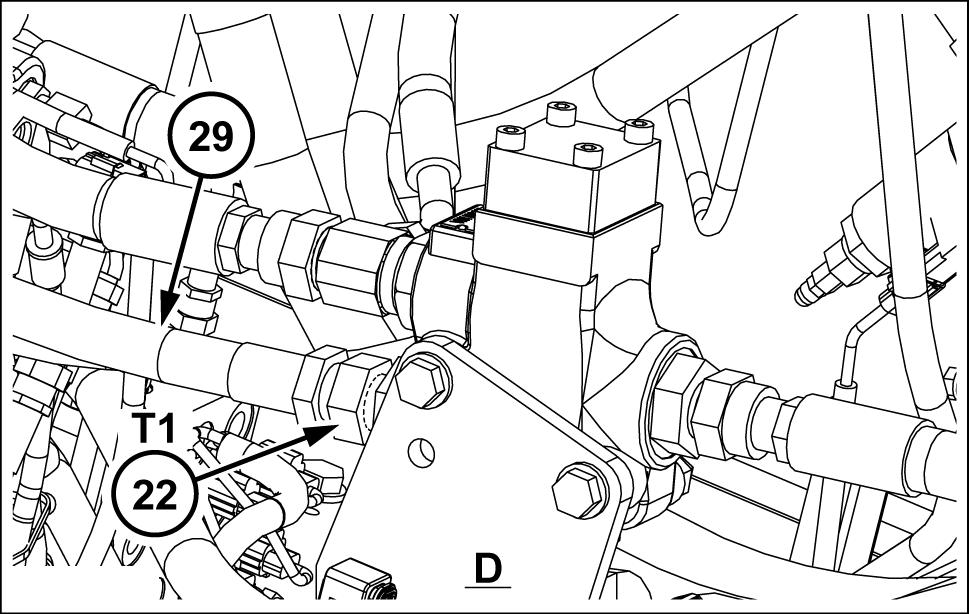

Instale adaptador manguera (22) toma válvula tres direcciones (1) . Conecte manguera hidráulica (29) adaptador (22)

SMIL15CEX8809AB

Instale adaptador para manguitos (25) depósito hidráulico (*4)

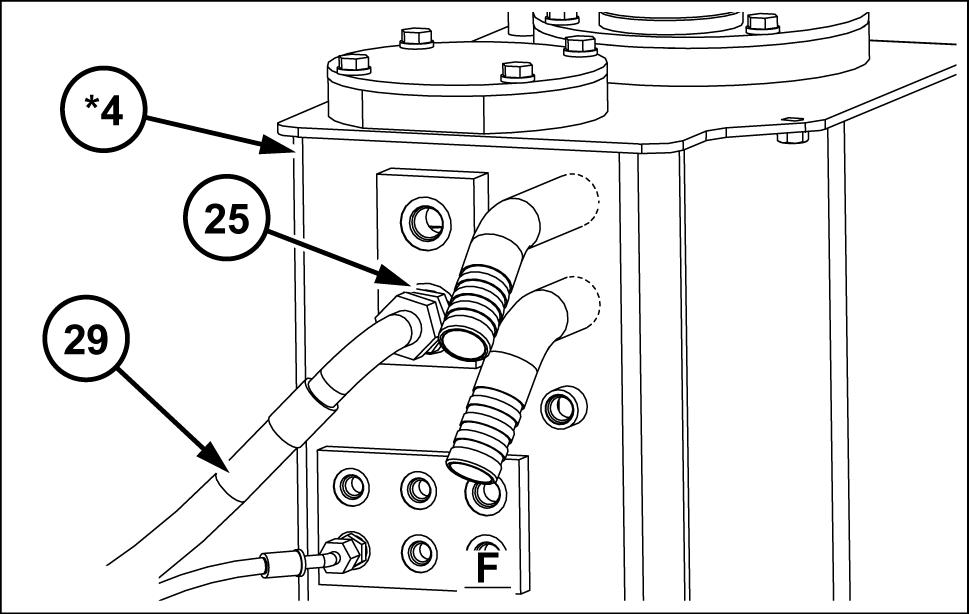

Conecte manguera hidráulica (29) adaptador (25)

• Instale adaptador manguera (25) con ángulo horizontal 45° hacia abajo. SMIL15CEX8810AB

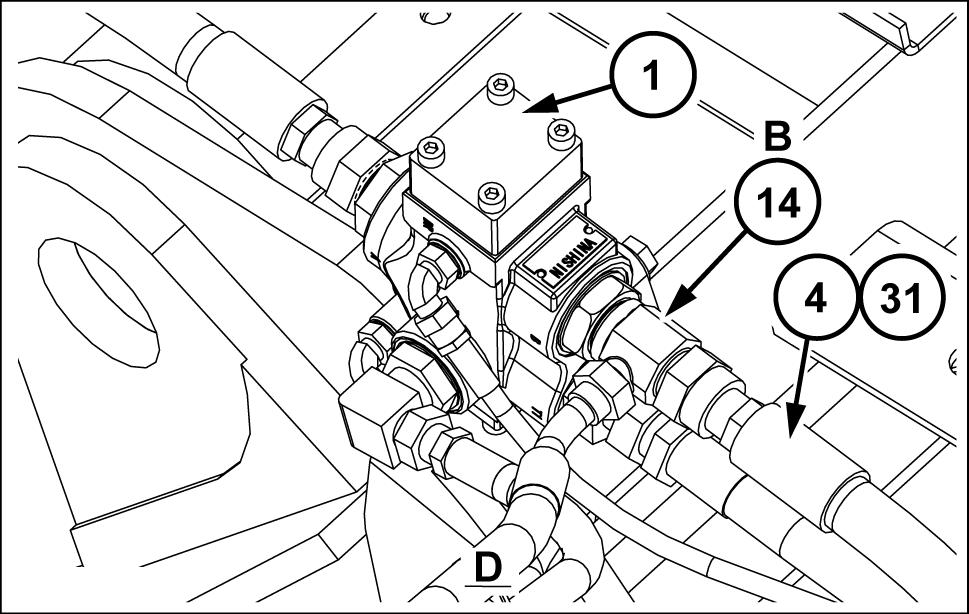

Instale conexión T (14) puerto B válvula tres direcciones (1) Coloque junta tórica (4) racor T (14) e instale manguera hidráulica (31)

• Par apriete manguera hidráulica: 157193 ( 1 15.797142.349 ) SMIL15CEX881

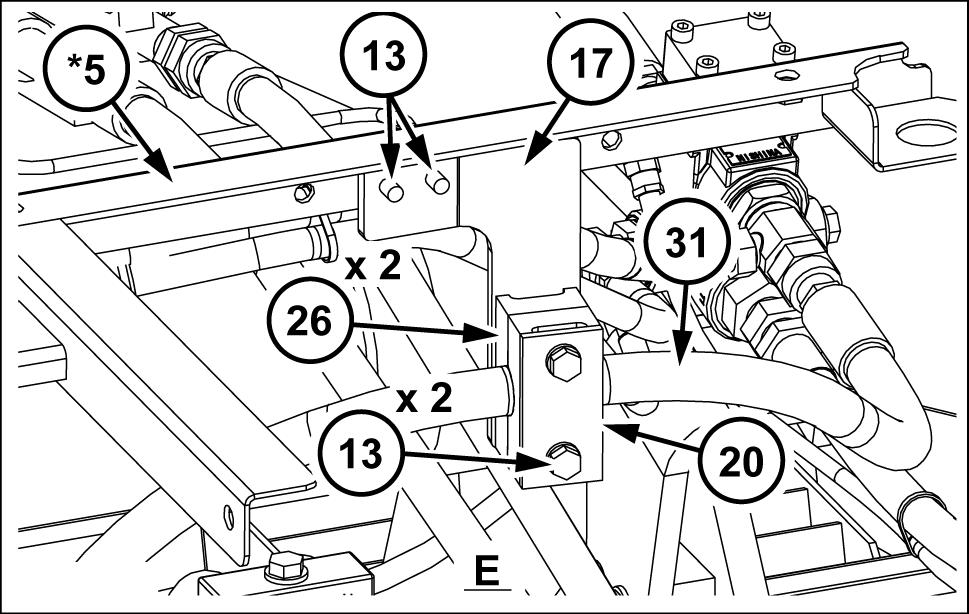

Instale soporte (17) bastidor (*5) con dos nos SEMS (13) Fije manguito hidráulico (31) con las dos ras (26) e instale placa (20) con dos pernos SEMS (13) para fijar las SMIL15CEX8812AB

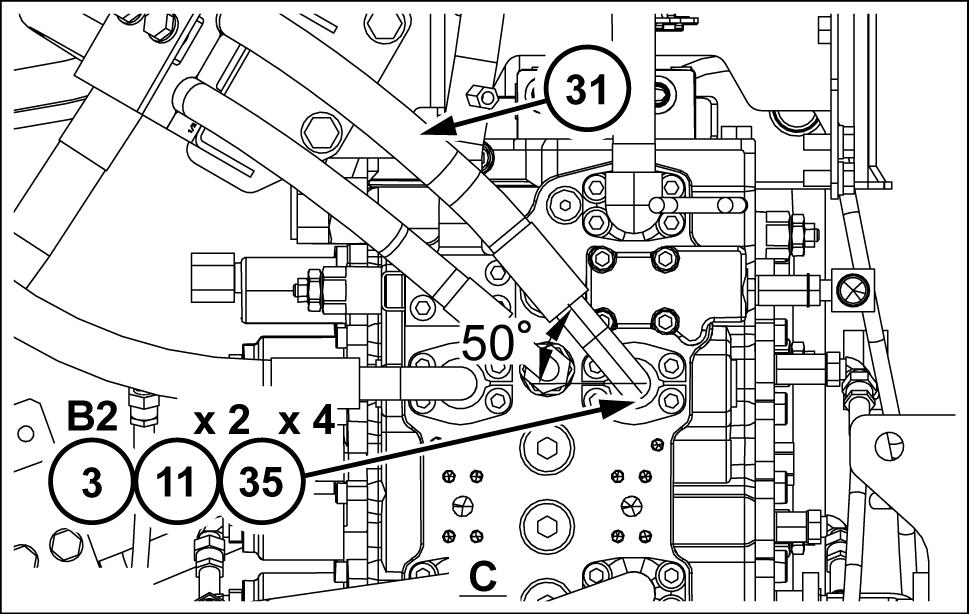

Monte junta tórica (3) toma válvula control (*3) y conecte manguera hidráulica (31) con dos bridas abiertas y cuatro pernos cabeza hueca hexagonal (35)

• Conecte manguera hidráulica (31) con ángulo horizontal 50° hacia

1

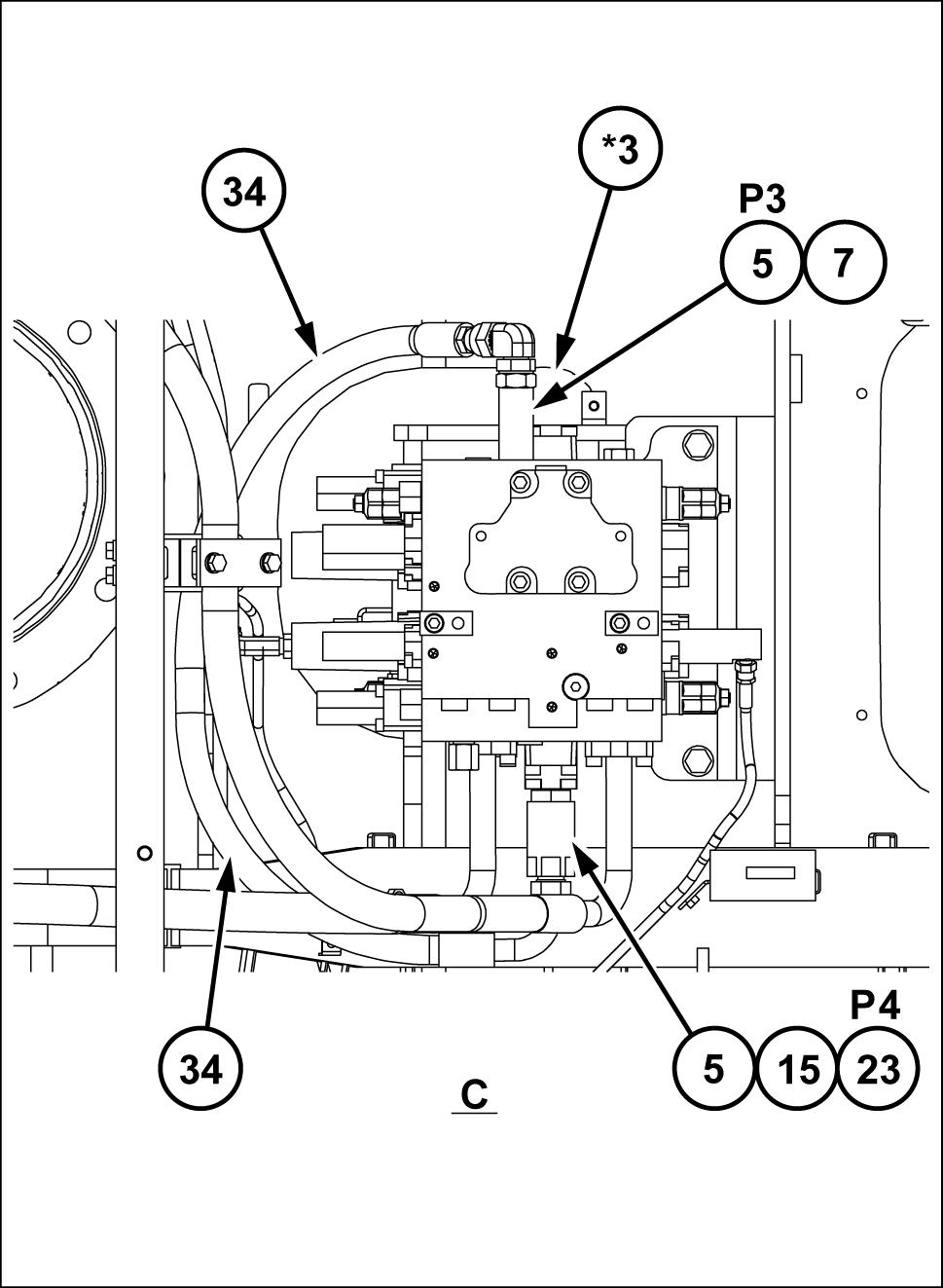

Instale válvula retención (15) y adaptador manguera (23) toma válvula control (*3)

Instale junta tórica (5) adaptador (23) y , a conecte manguera hidráulica (34) Instale codo (7) toma válvula control (*3)

Coloque junta tórica (5) codo (7) y conecte manguera hidráulica (34)

• Par apriete manguera hidráulica:102 ( 61.95575.231 )

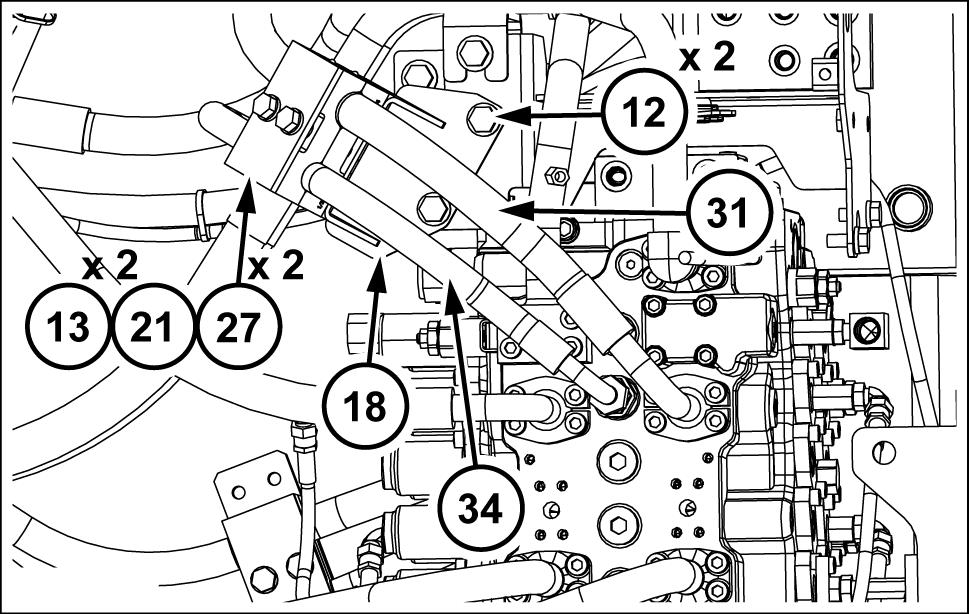

Instale soporte (18) soporte con dos pernos SEMS (12) . Sujete las mangueras hidráulicas (31) y (34) con dos abrazaderas manguera (27) y sujételas con placa (21) y dos pernos SEMS (13)

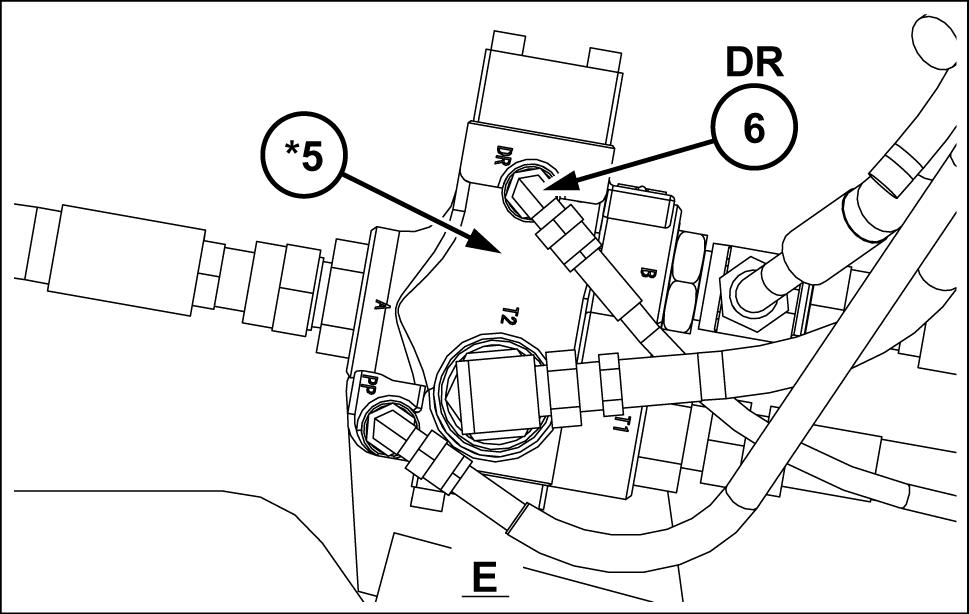

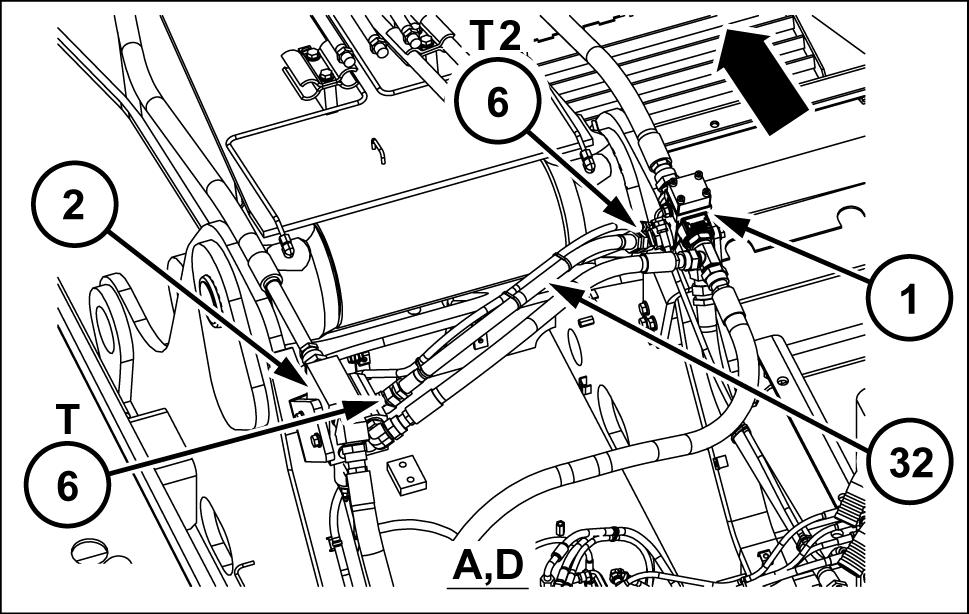

Instale codo (6) puerto T válvula descarga proporcional electromagnética (2) Instale codo (6) puerto válvula tres direcciones (1) Conecte puerto T válvula descarga cional electromagnética (2) y puerto válvula tres direcciones (1) con manguito hidráulico (32)

12. Instale codo (10) puerto C válvula descarga proporcional electromagnética (2)

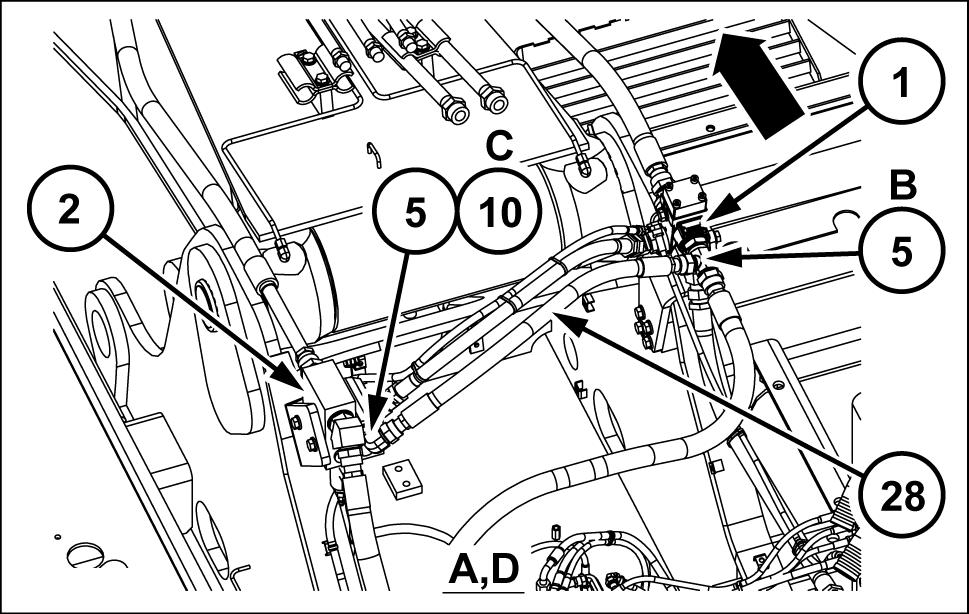

Coloque junta tórica (5) codo (10) y conecte manguera hidráulica (28)

Coloque junta tórica (5) puerto B válvula tres direcciones (1) y conecte manguito lico (28)

• Par apriete del manguito hidráulico:102 N·m ( - )

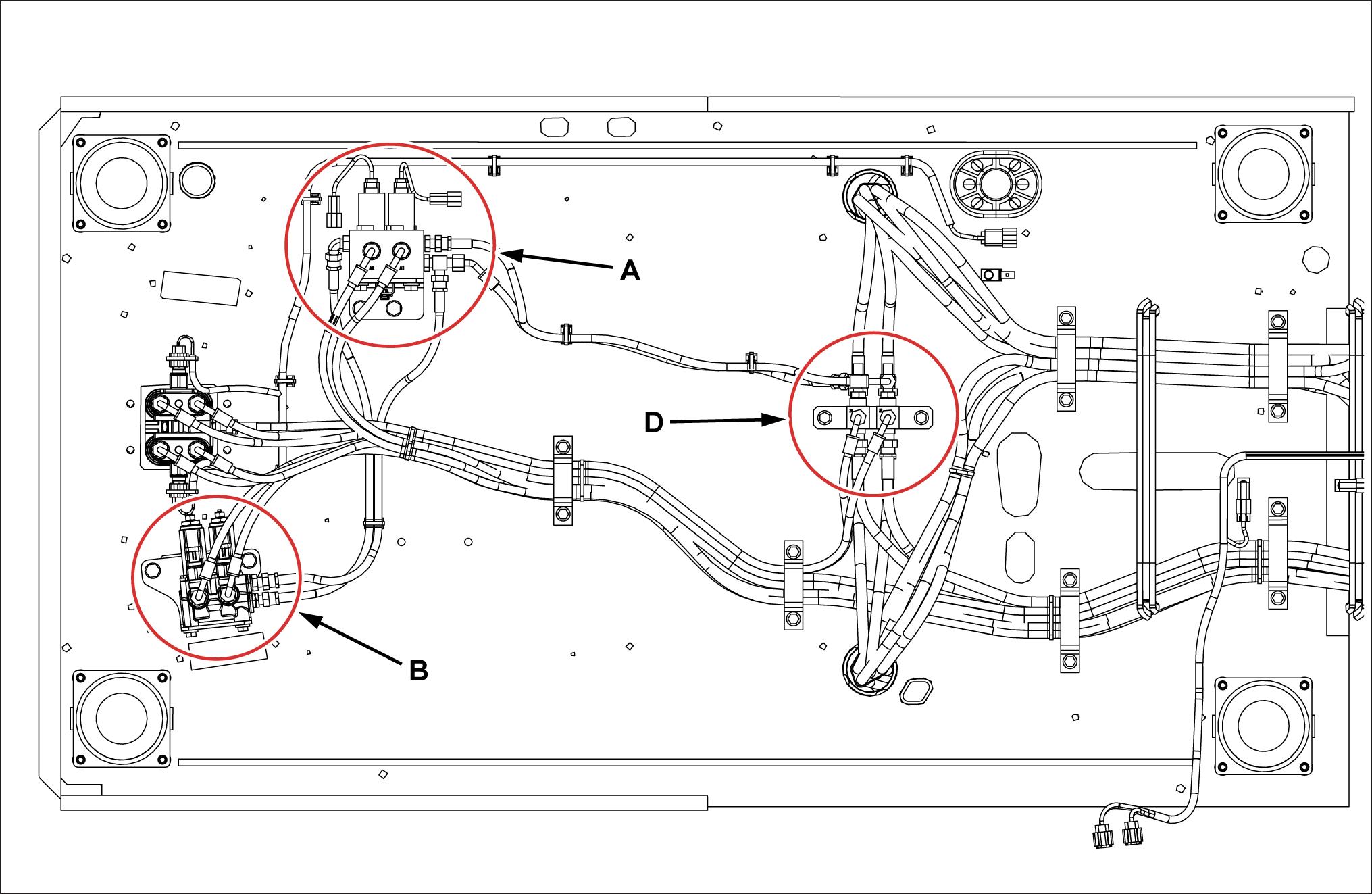

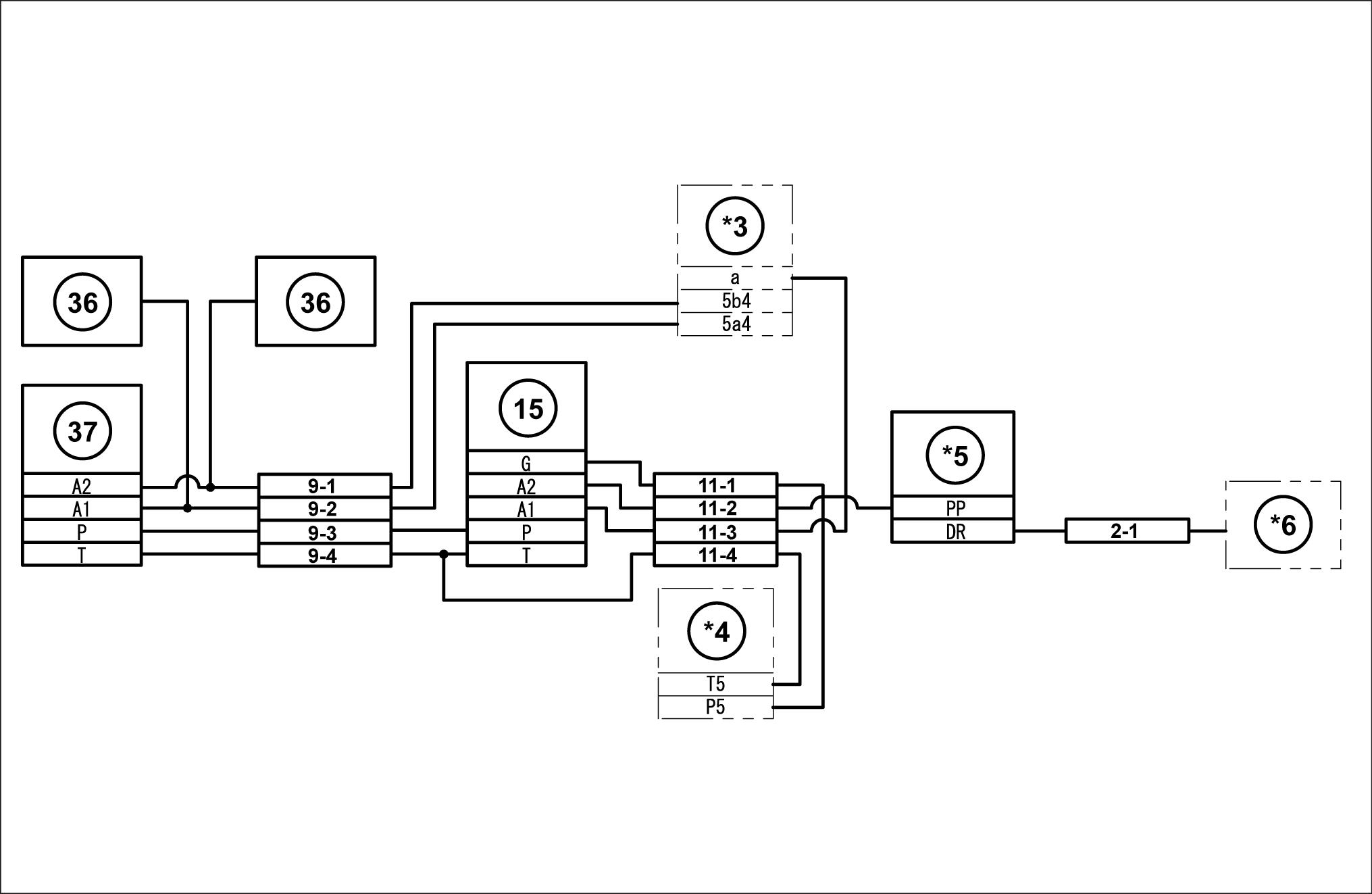

Instalación línea pilotaje - Control proporcional

*3. Válvula control

*5. Válvula tres direcciones

*4. Colector *6. depósito hidráulico

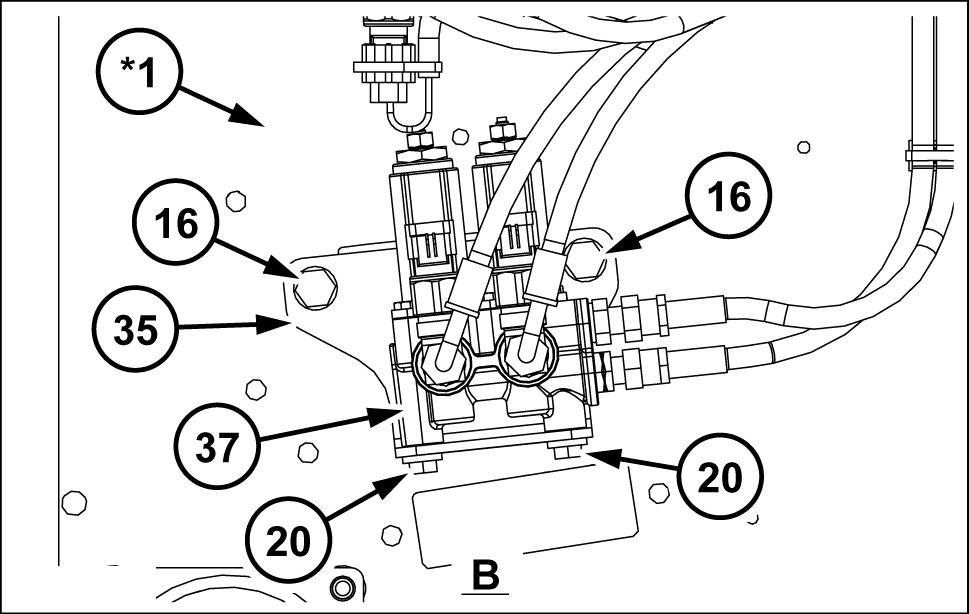

Instale válvula reductora (37) soporte (35) con dos pernos SEMS (20)

Instale soporte (35) suelo (*1) con dos pernos SEMS (16)

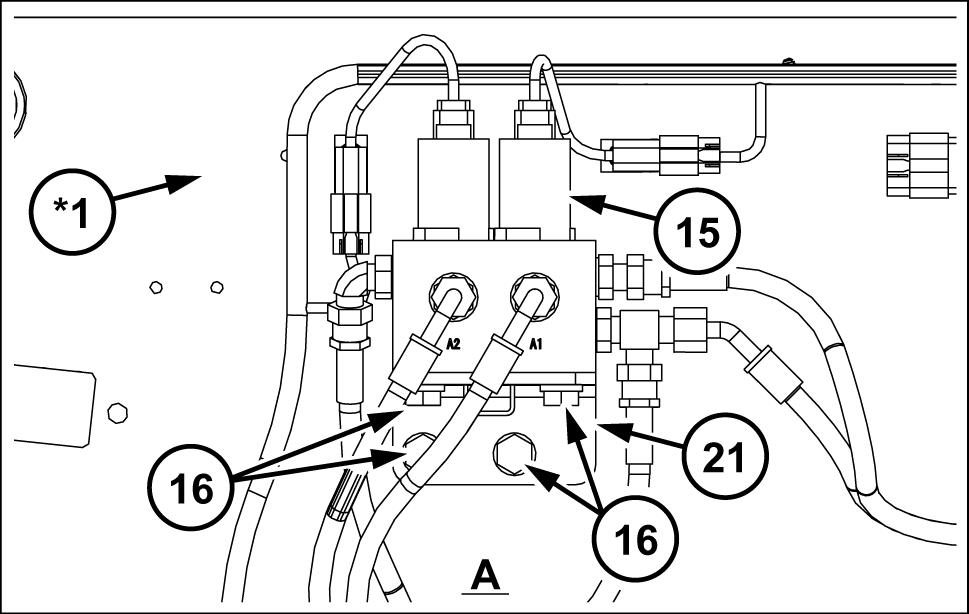

Instale electroválvula (15) soporte (21) con dos pernos SEMS (16)

Instale soporte (21) suelo (*1) con dos pernos SEMS (16) .

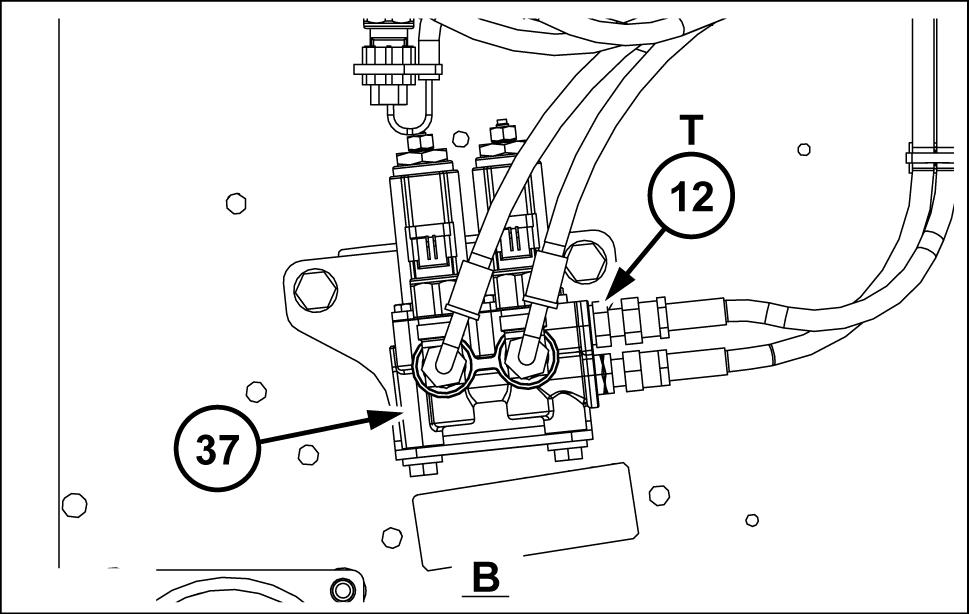

Instale adaptador para manguitos (12) puerto T válvula reductora (37)

SMIL15CEX8823AB 6

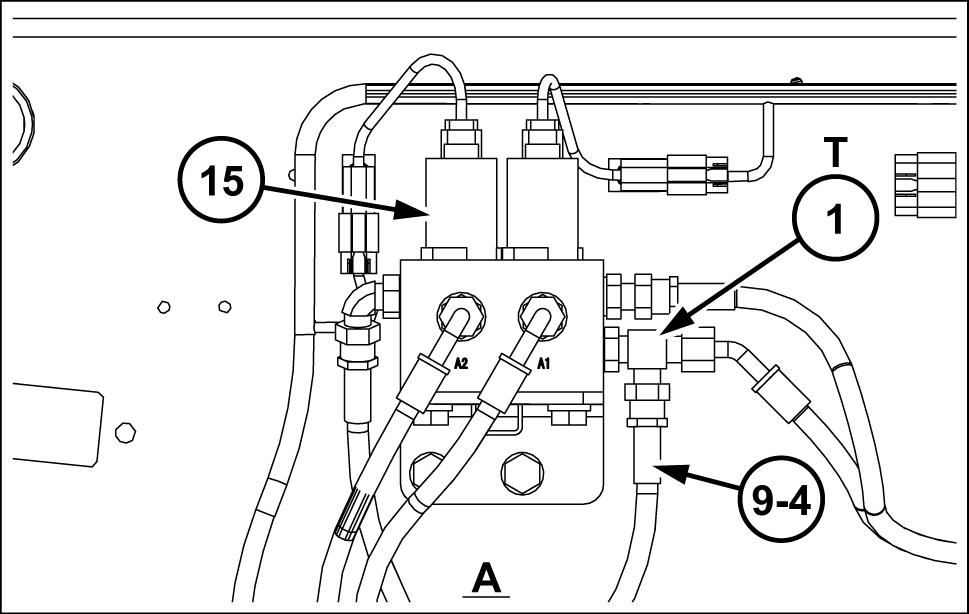

Instale conexión T (1) puerto T válvula solenoide (15)

Conecte toma T válvula reductora (37) y toma T electroválvula (15) a manguera nailon -

SMIL15CEX8824AB 7

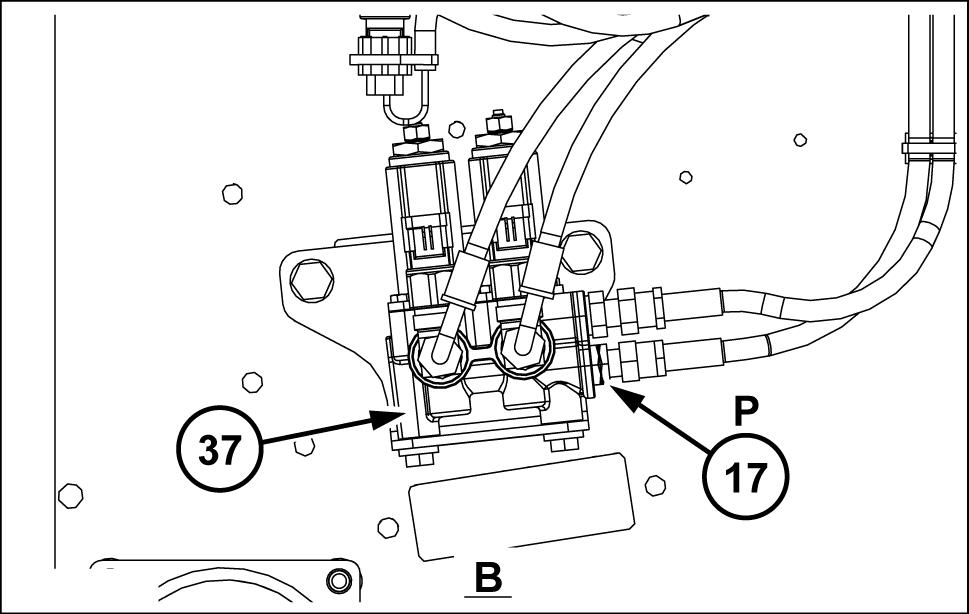

Instale racor con filtro (17) puerto P válvula reductora (37) .

SMIL15CEX8825AB 8

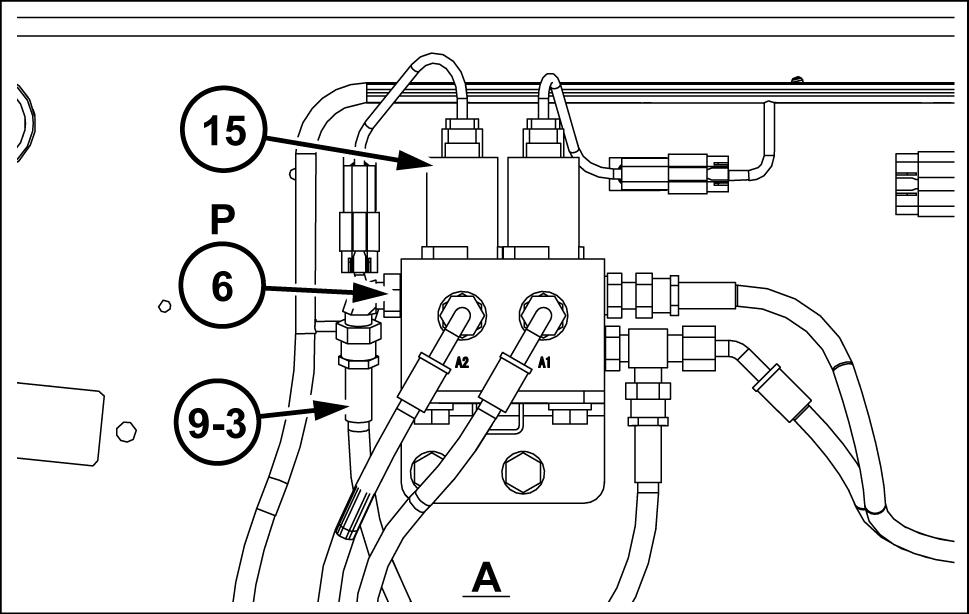

Instale codo (6) toma P electroválvula (15)

Conecte toma T válvula reductora (37) y toma P electroválvula (15) a manguera nailon -

Instale espárrago (34) y sensor presión (36) toma (37) válvula SMIL15CEX8827AB

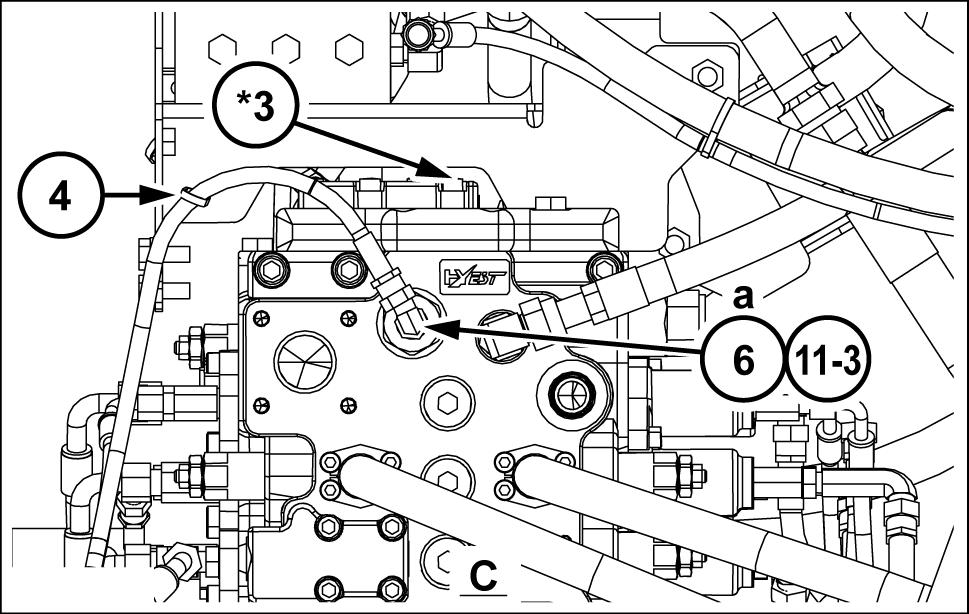

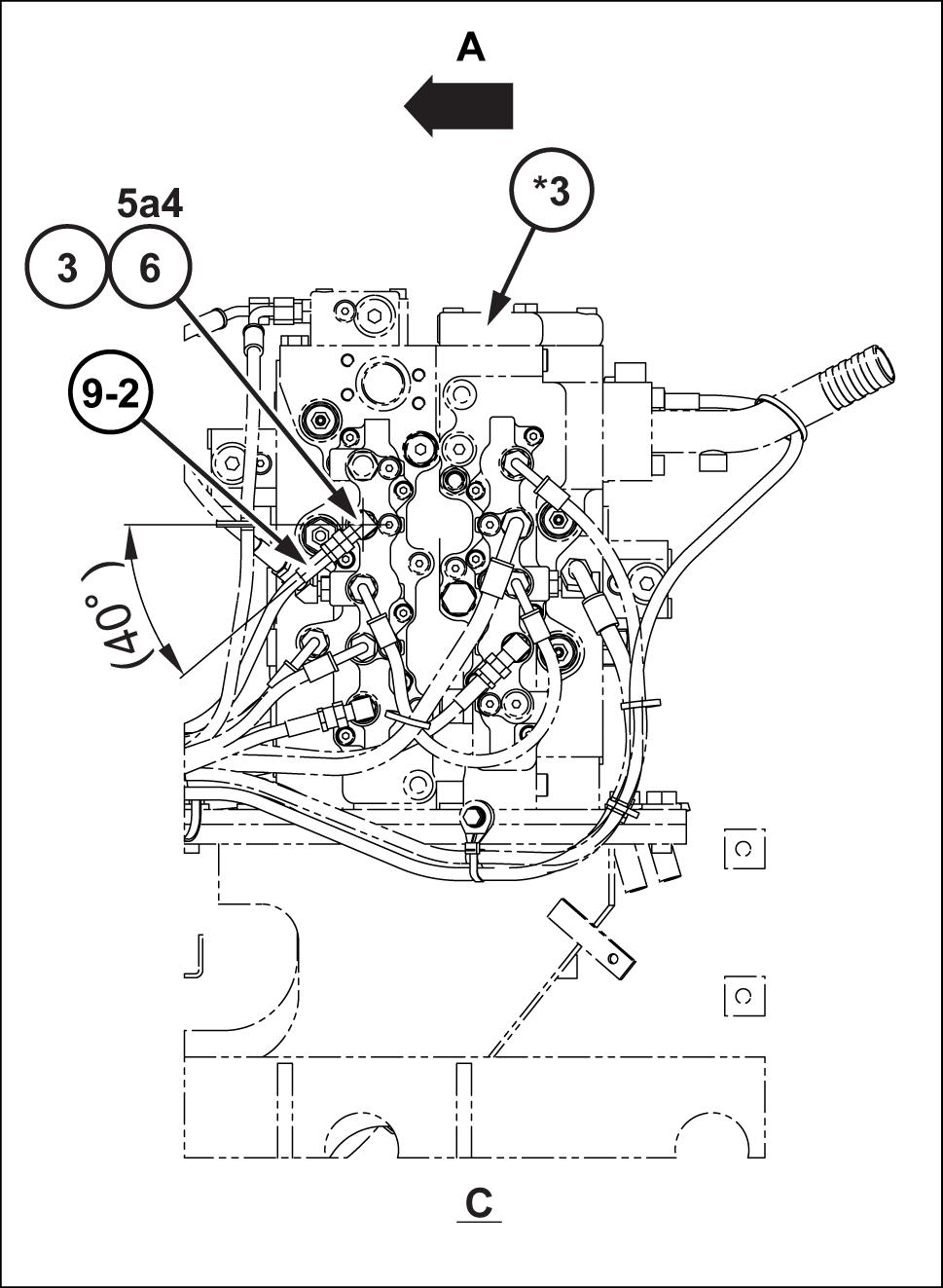

Instale espárrago (3) y codo (6) toma 5a4 (*3) válvula Conecte toma válvula reductora (37) y toma 5a4 válvula control (*3) con manguera nailonIzquierda SMIL15CEX8828BB

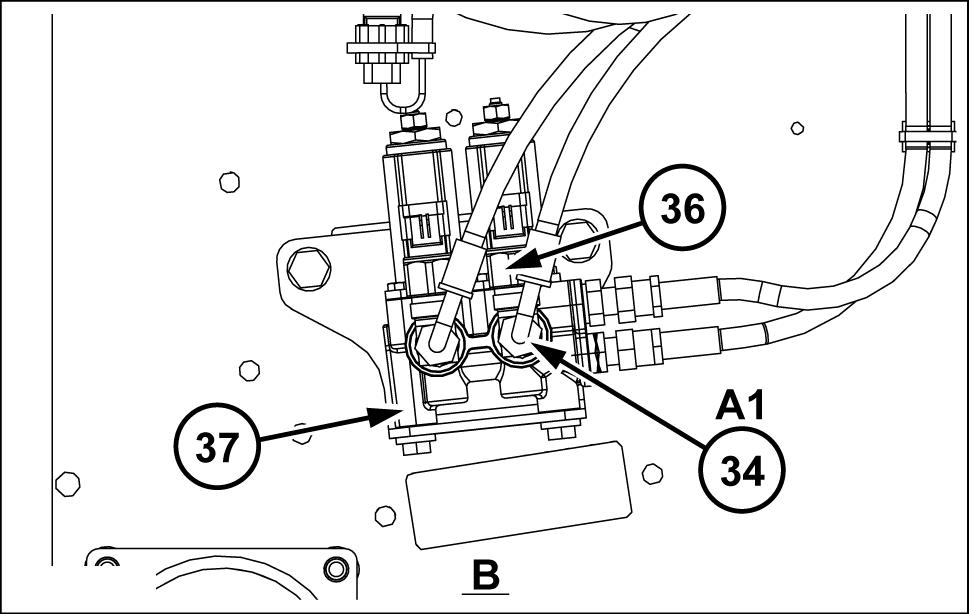

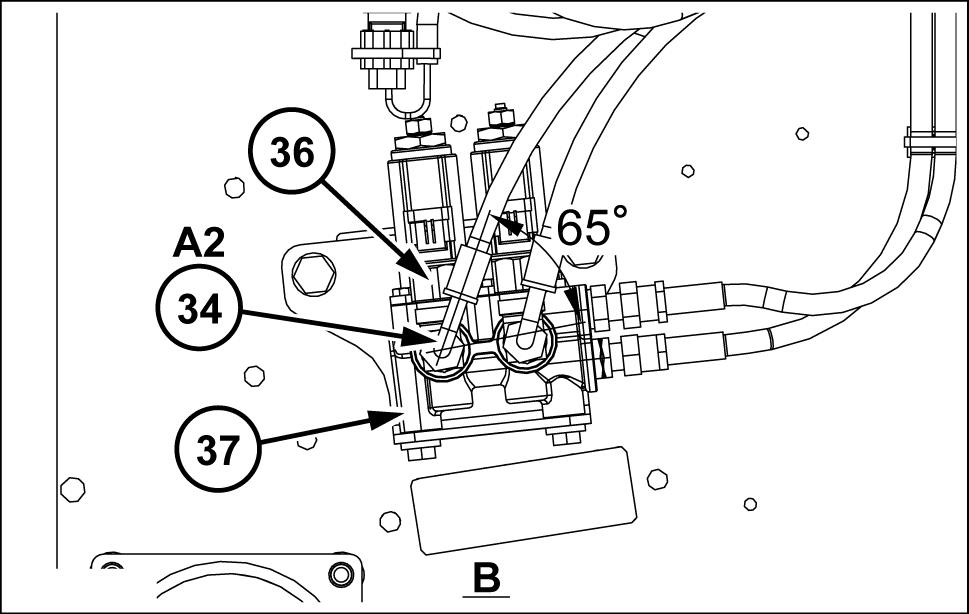

Instale adaptador T (34) y sensor presión (36) toma A2 (37) válvula

10.

Instale codo largo (10) toma 5B4 (*3) válvula

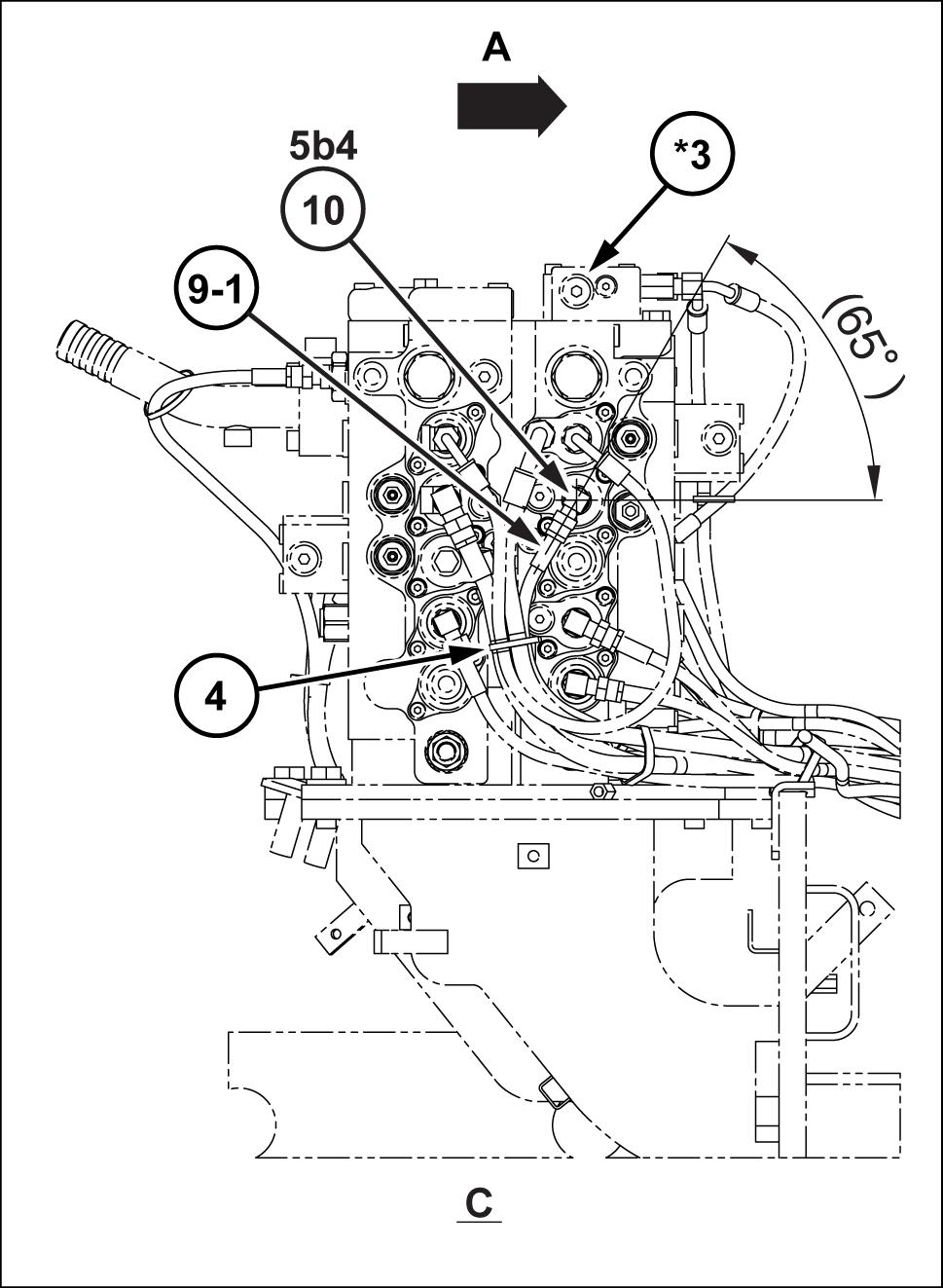

Conecte toma válvula reductora (37) y toma 5B4 válvula control (*3) con guera nailon - y , a sujétela con brida (4) .

• Instale codo largo (10) con ángulo horizontal 65° hacia Izquierda SMIL15CEX8830BB

1 Instale codo (6) puerto del colector (*4) Conecte toma T electroválvula (15) y toma del colector (*4) con manguera nailon 1SMIL15CEX8831AB

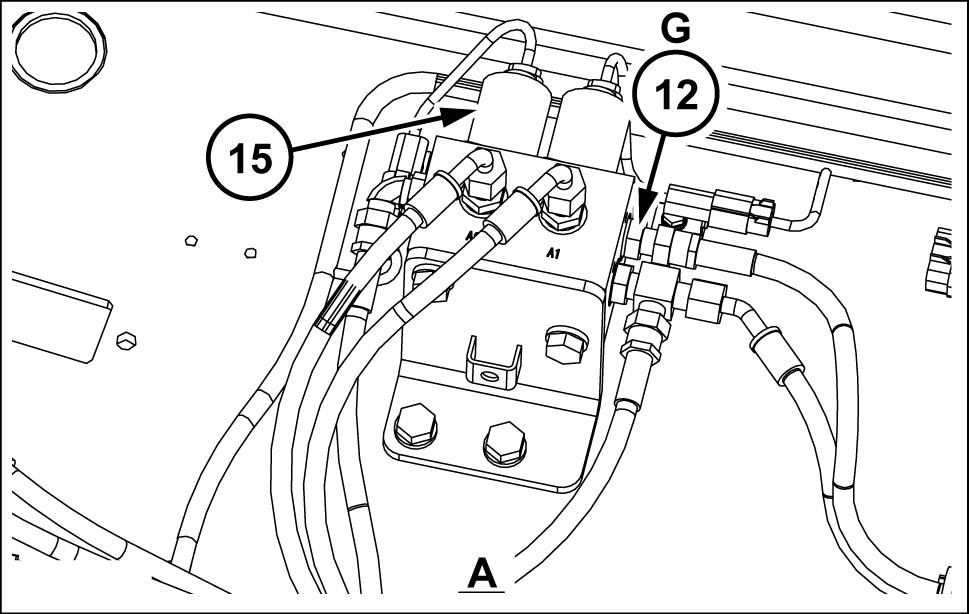

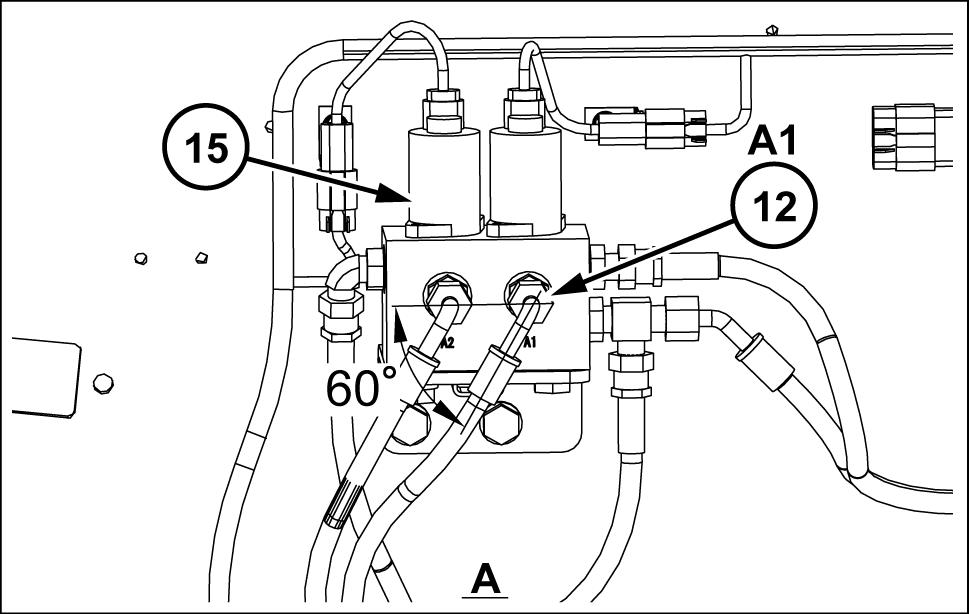

Instale adaptador manguera (12) toma G electroválvula (15) SMIL15CEX8832AB

13. Instale codo (6) puerto del colector (*4) . Conecte toma G electroválvula (15) y toma del colector (*4) con manguera nailon 1 -

SMIL15CEX8833AB

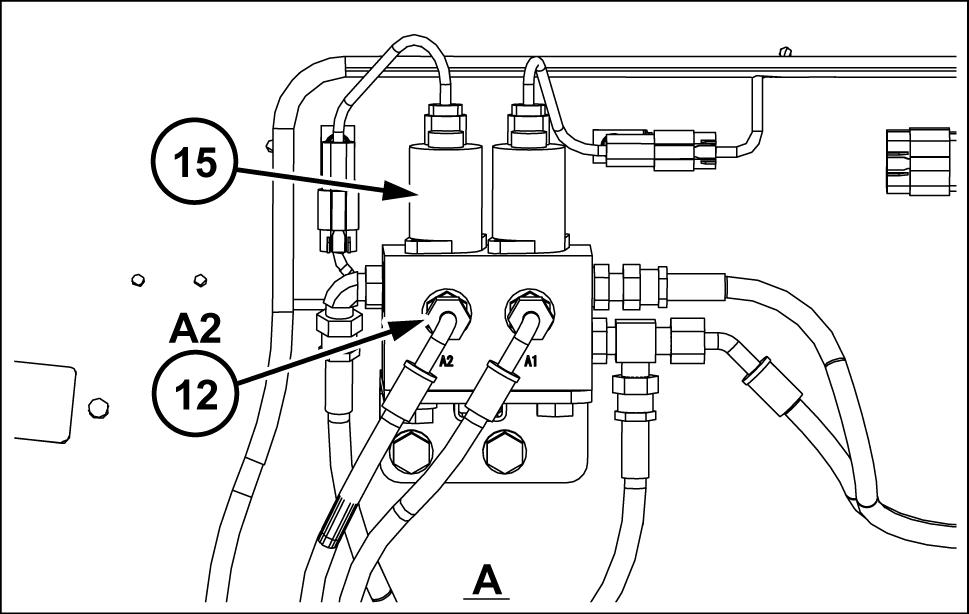

Instale adaptador manguera (12) puerto válvula solenoide (15)

SMIL15CEX8834AB

Instale codo (6) una toma válvula control (*3) . Conecte toma electroválvula (15) y toma válvula control (*3) con manguera nailon 1 - y , a sujétela con brida (4)

• Instale codo (6) con ángulo horizontal 65° hacia arriba.

SMIL15CEX8835AB

Instale adaptador manguera (12) puerto válvula solenoide (15)

SMIL15CEX8836AB

17. Instale codo (6) puerto válvula 3 vías (*5)

Conecte toma electroválvula (15) y toma válvula tres direcciones (*5) con guera nailon 1 -

SMIL15CEX8837AB

Sujete manguera nailon 1 - tres puntos con perno especial (8) y una abrazadera con brida (7) cada Instale amortiguador goma (29) .

• Par apriete: 21.637.2 N·m ( 15.93127.437 )

Instale codo (6) puerto válvula 3 direcciones (*5) .

• Instale codo (6) con ángulo horizontal 40° hacia abajo a partir

SMIL15CEX8838AB

SMIL15CEX8839AB

Fije manguito del conjunto con cuatro bridas (4)

SMIL15CEX8840AB

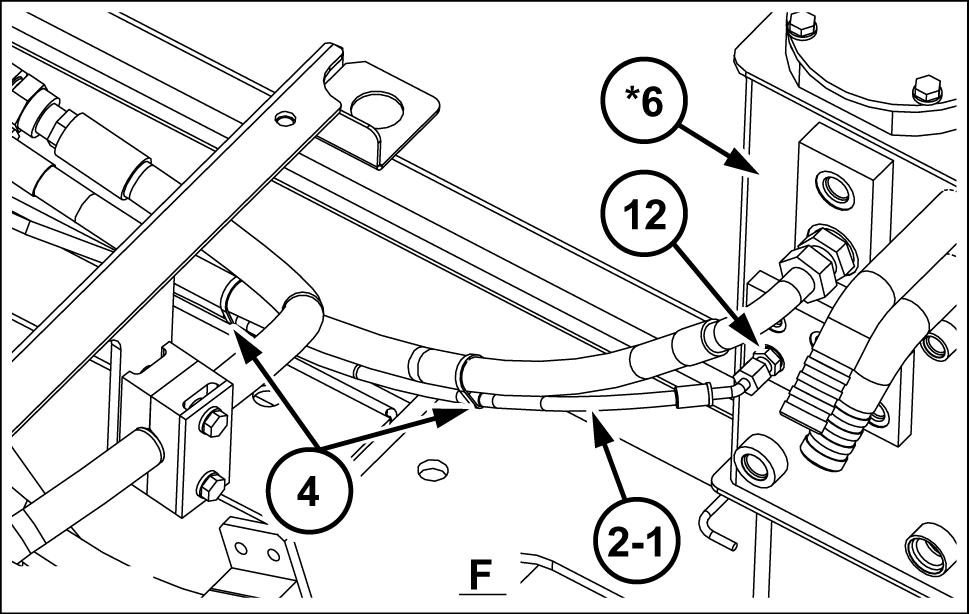

21. Instale adaptador para manguitos (12) sito hidráulico (*6)

Conecte toma válvula tres direcciones (*5) y depósito hidráulico (*6) con manguera nailon - y , a sujétela con dos bridas (4) .

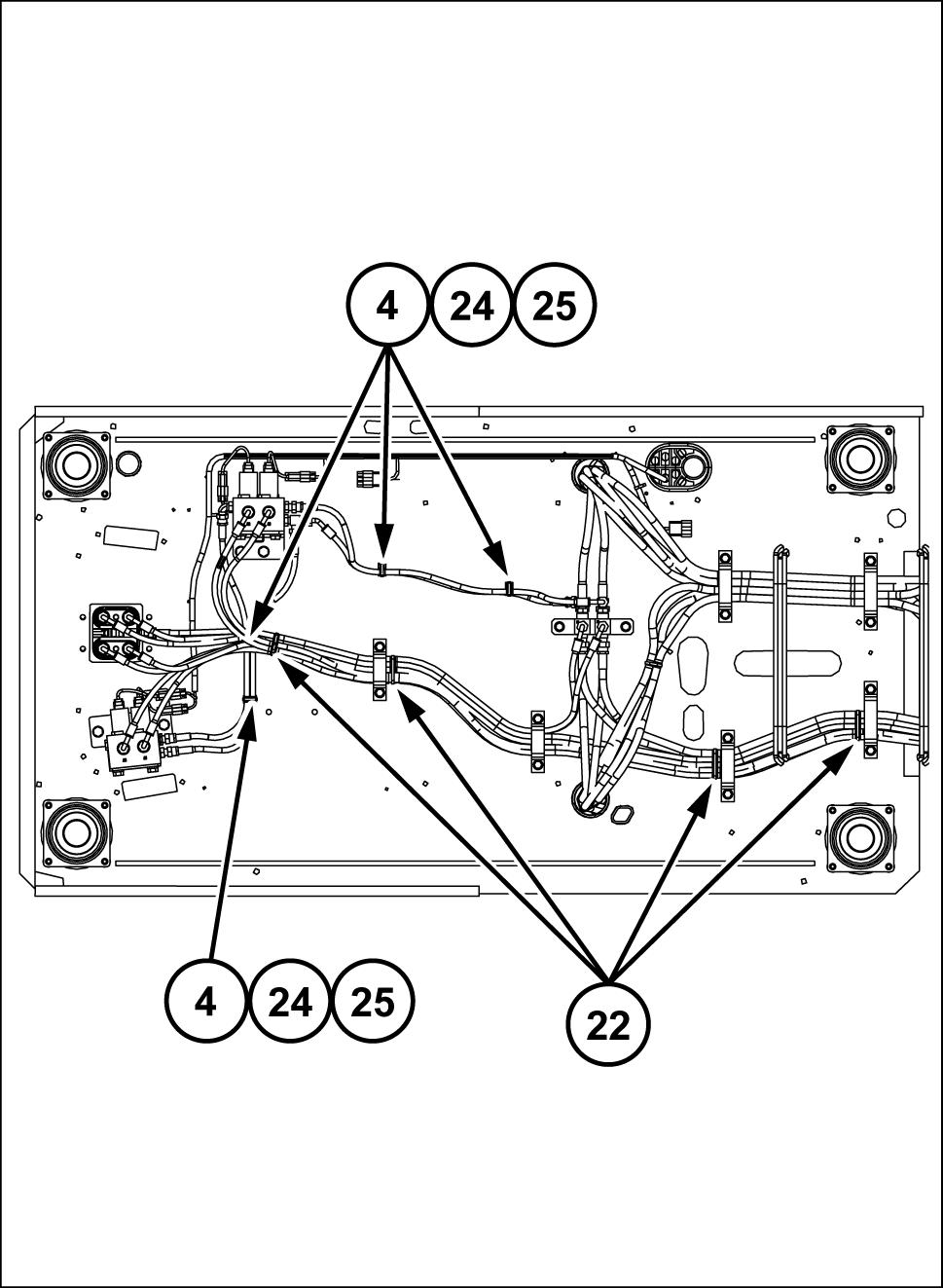

22. Fije manguera del conjunto cuatro puntos con una abrazadera montaje (24) , tornillo cabeza redonda Phillips (25) y una brida (4) cada uno tal como muestra Fije manguito del conjunto con cuatro bridas (22)

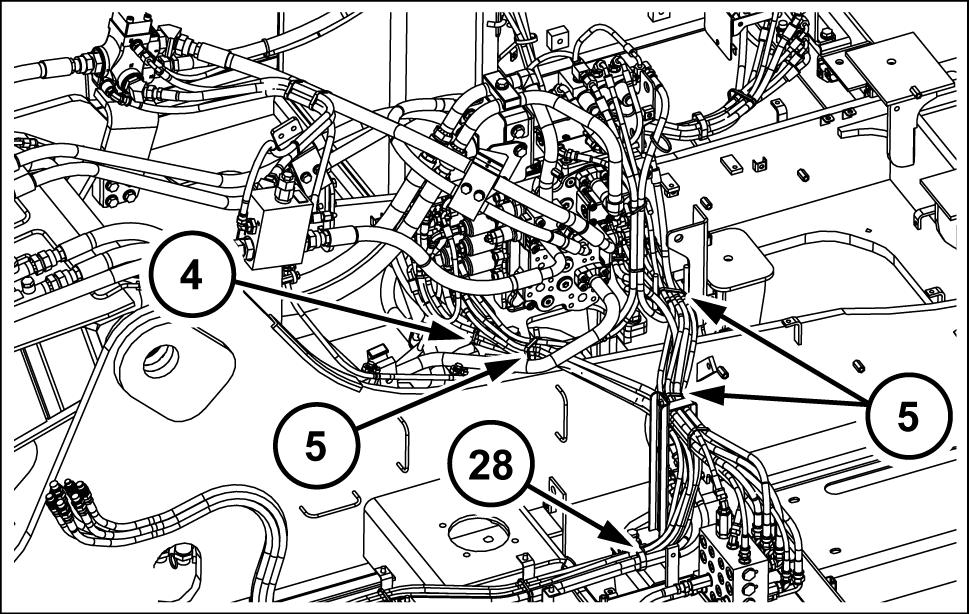

Sujete manguera del conjunto con una abrazadera con brida (28) , tres bridas (5) y una brida (4)

24. Sujete manguera del conjunto con una abrazadera con brida (7) , una brida (5) y dos bridas (4)

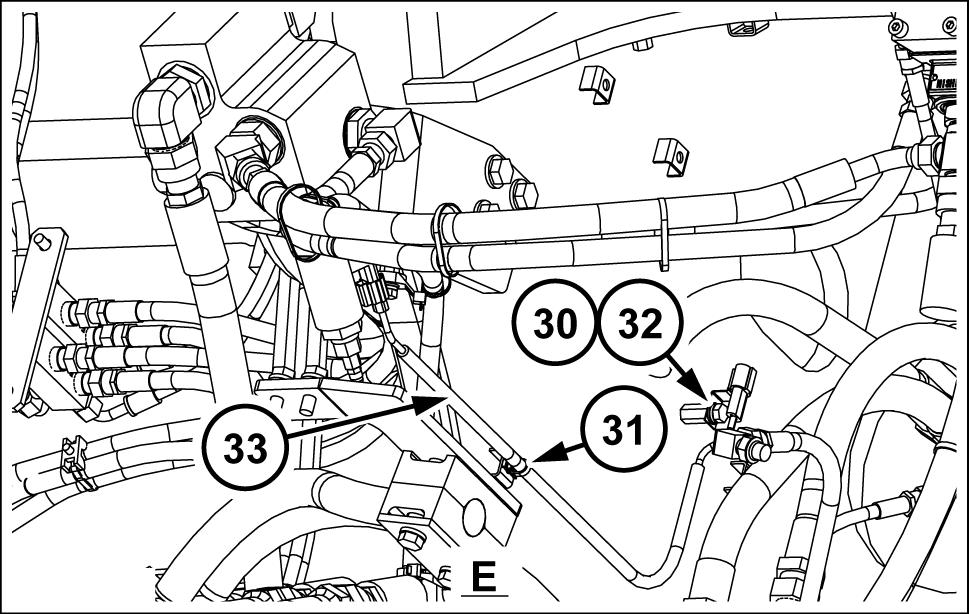

Conecte cableado seguridad electromagnética (33) a válvula Dirija cableado seguridad electromagnética (33) como muestra diagrama y sujete sección del conector con sujeción (32) y perno especial (30) , y sección cableado con abrazadera montaje (31)

Conecte cableado seguridad electromagnética (33) cableado principal del bastidor .

Instalación del mazo cables - Control proporcional

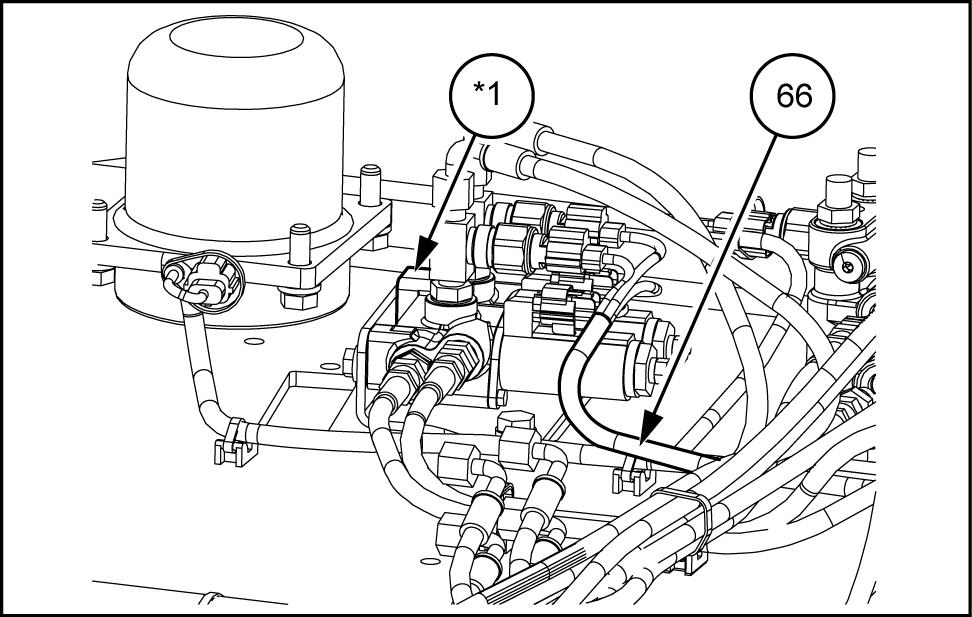

Conecte cableado (66) y válvula reductora (*1) .

SMIL15CEX7716AB 3

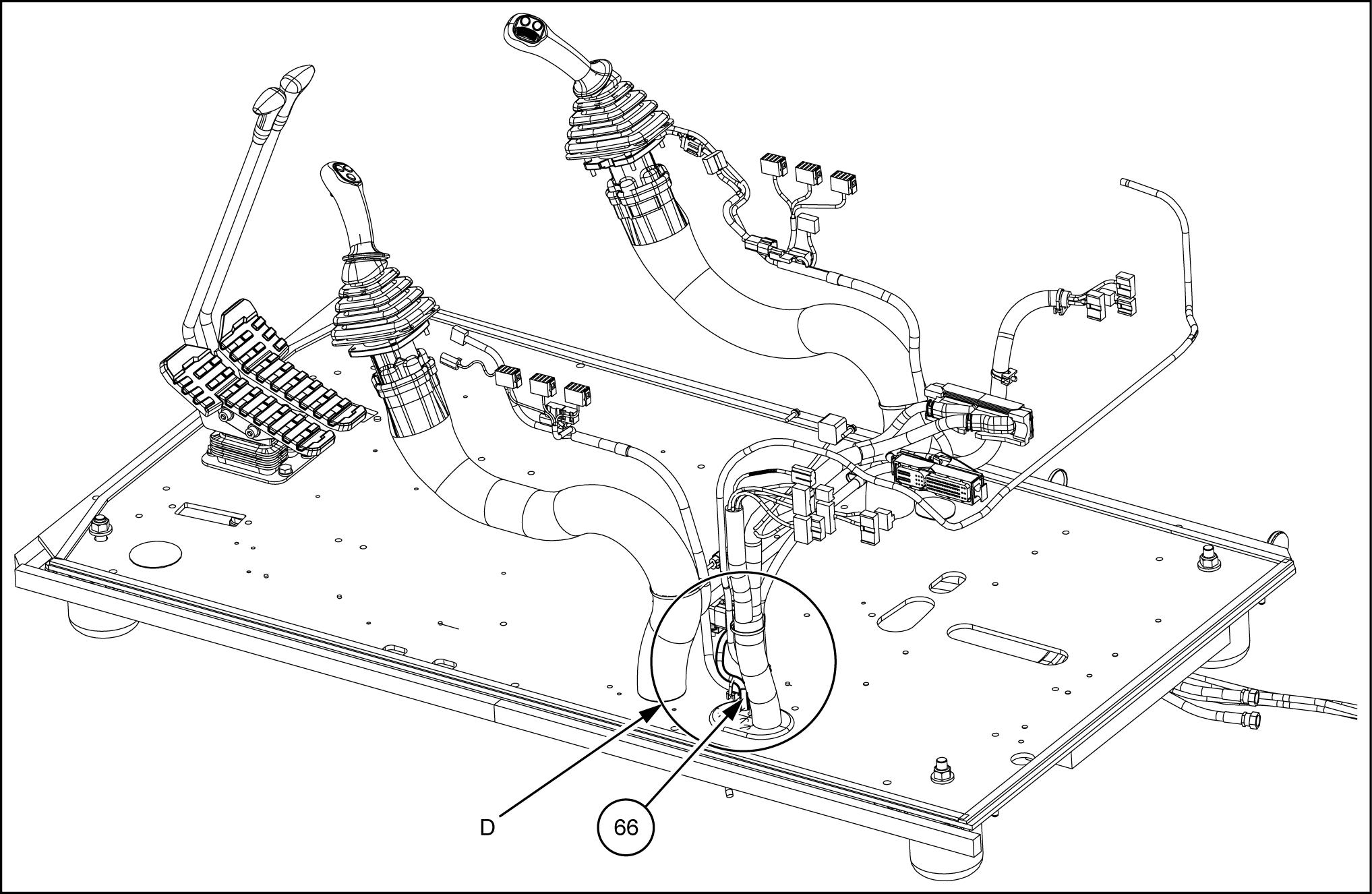

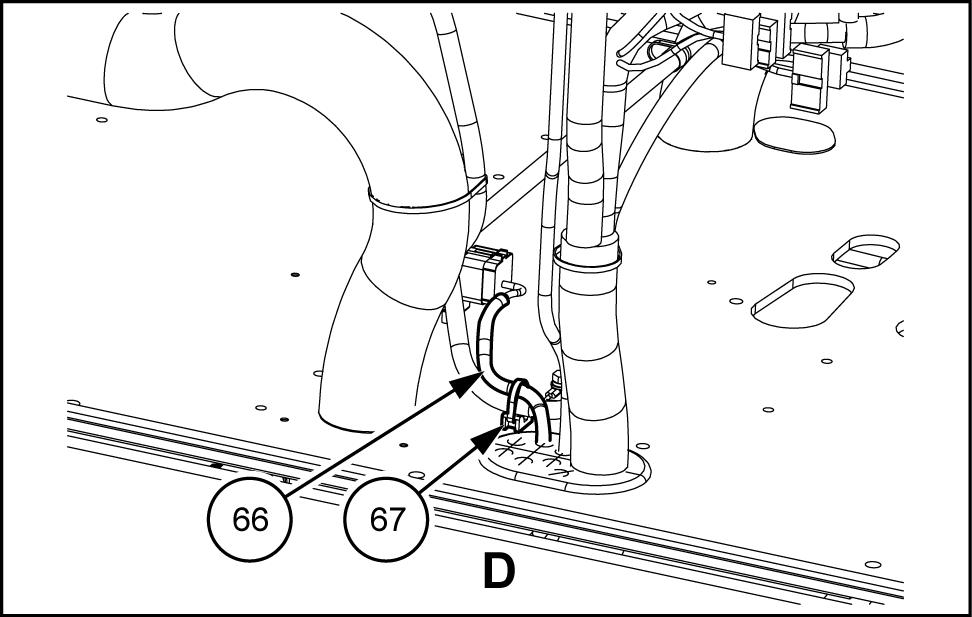

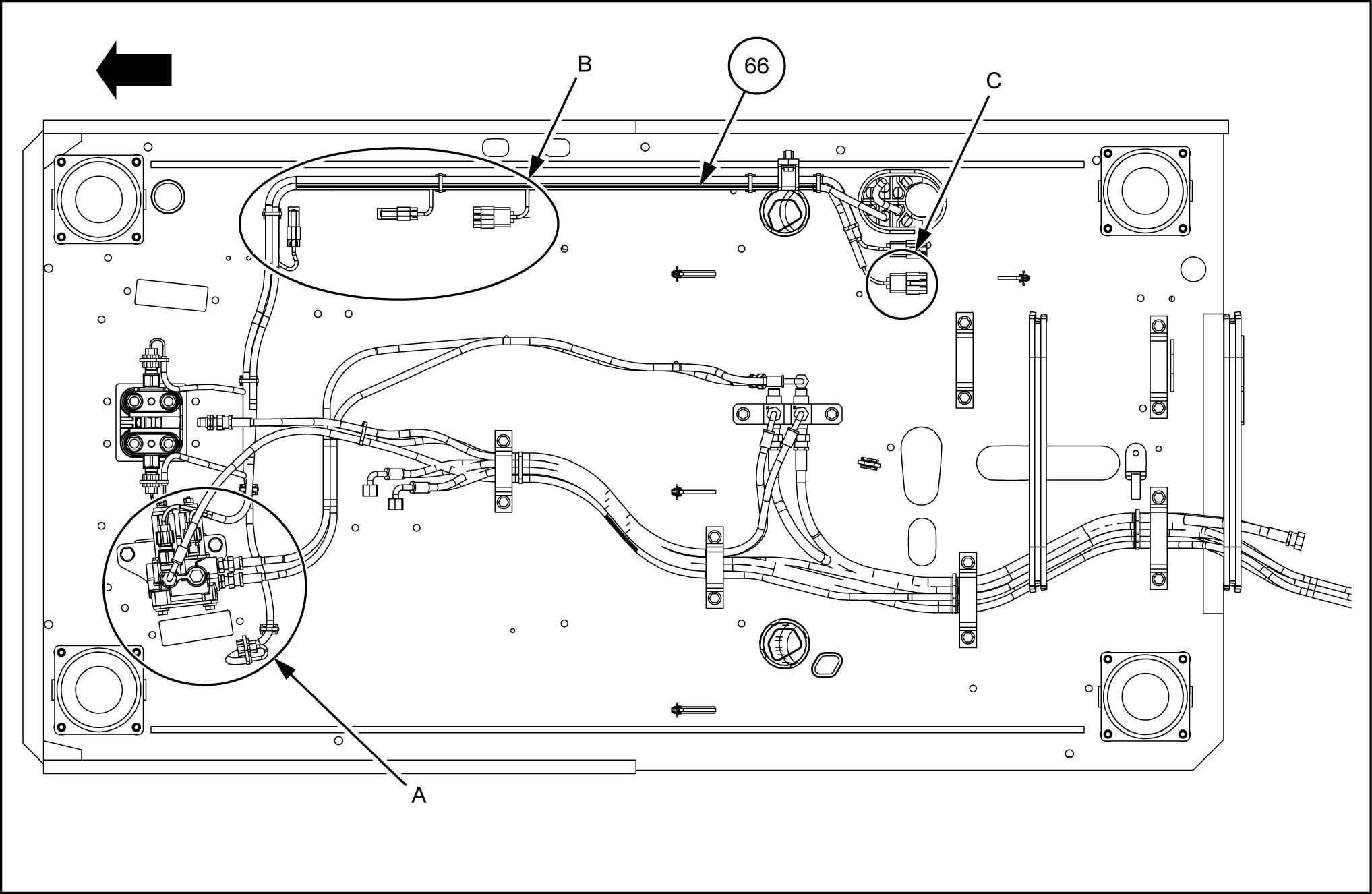

Dirija mazo cables (66) tal y como muestra

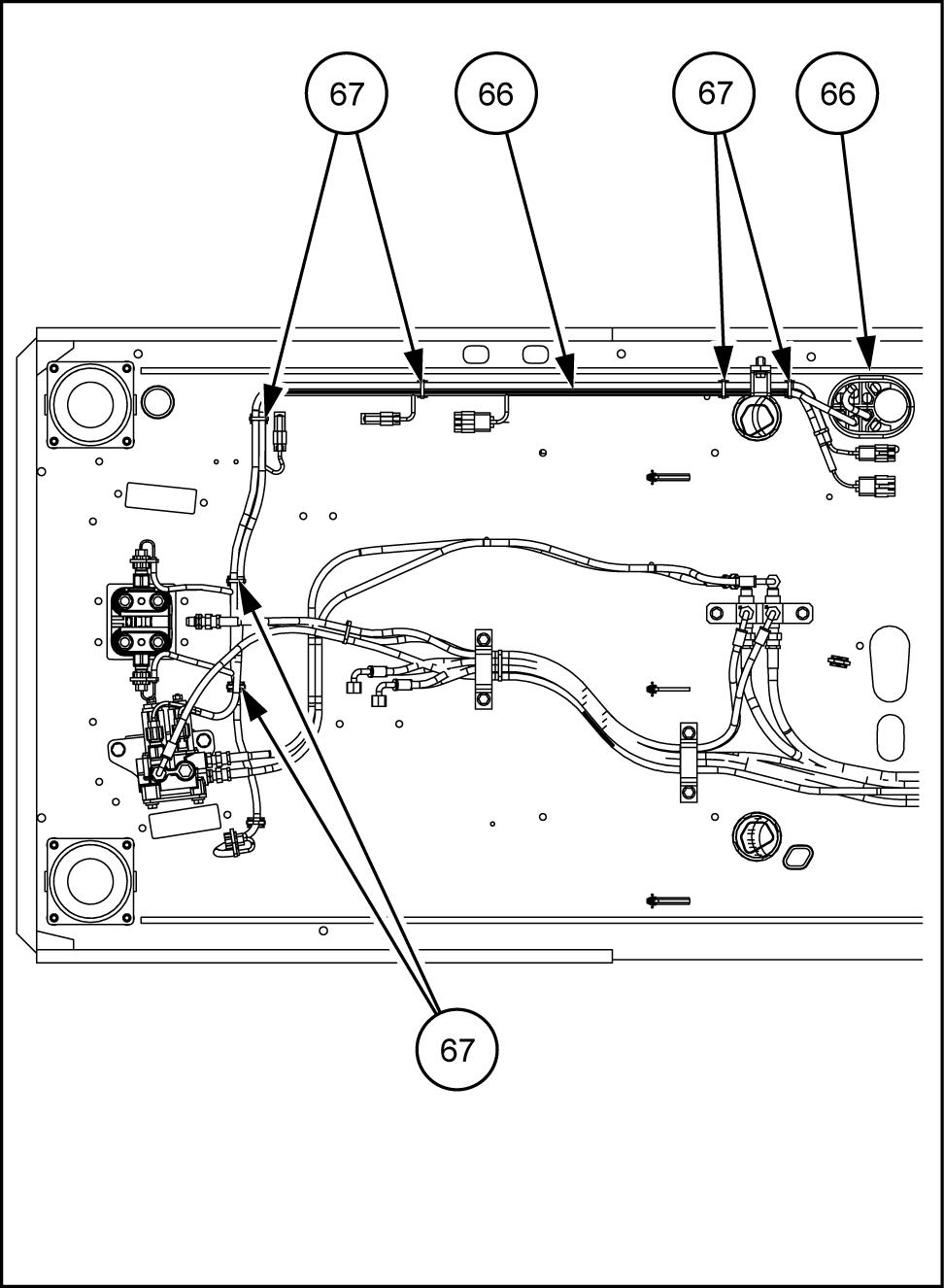

Fije mazo cables (66) seis posiciones con seis bridas (67)

SMIL15CEX7717BB 4

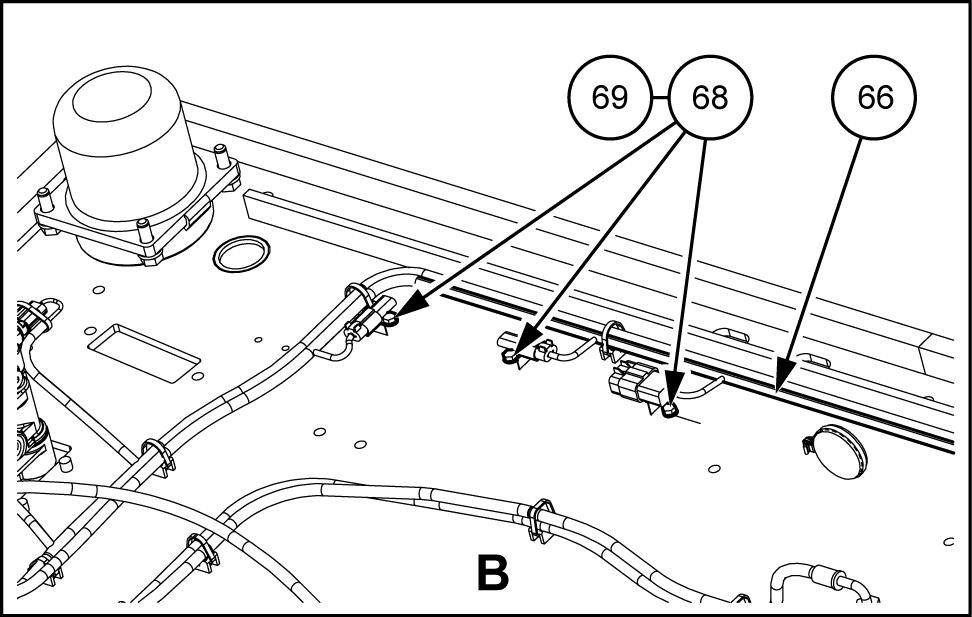

Fije los tres acoplamientos mazo cables (66) con una presilla (68) cada uno y perno (69) cada SMIL15CEX7718AB

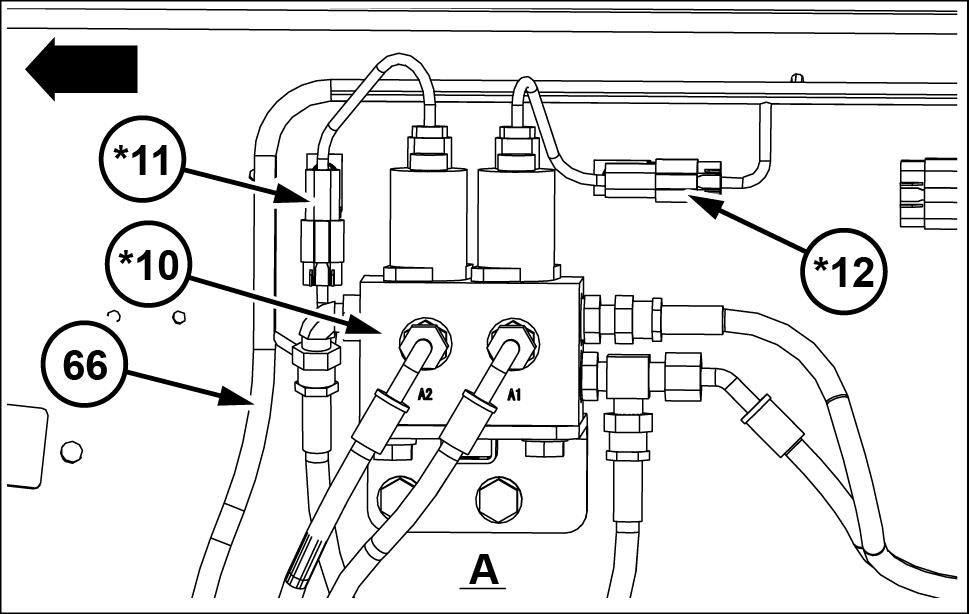

Conecte cableado (66) y electroválvula (*10) diante los conectores (*1 (*12)

SMIL15CEX8742AB 6

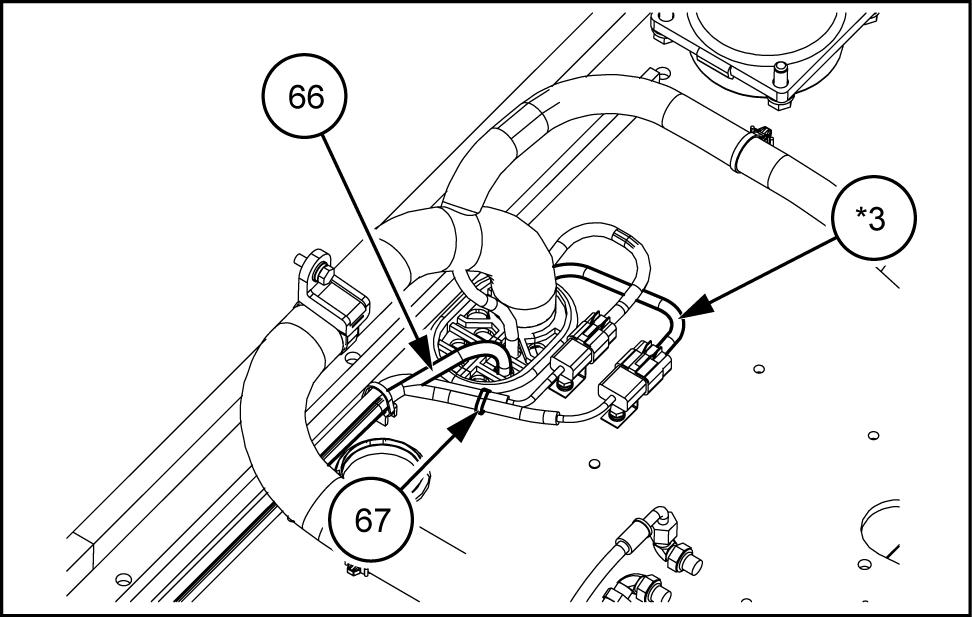

Conecte conector patillas) del mazo cables (66) mazo cables principal del bastidor (*3) y fíjelo con brida (67)

SMIL15CEX7720AB 7

Extienda mazo cables (66) hacia lado del suelo debajo cabina.

Conecte conector (16 patillas) del mazo cables (66) mazo cables principal cabina y fíjelo con brida (67)
