3 - MONT AJE

Kit Pedal Del Circuit O Del Martillo Hidr Ulico

Instalación del conducto del brazo

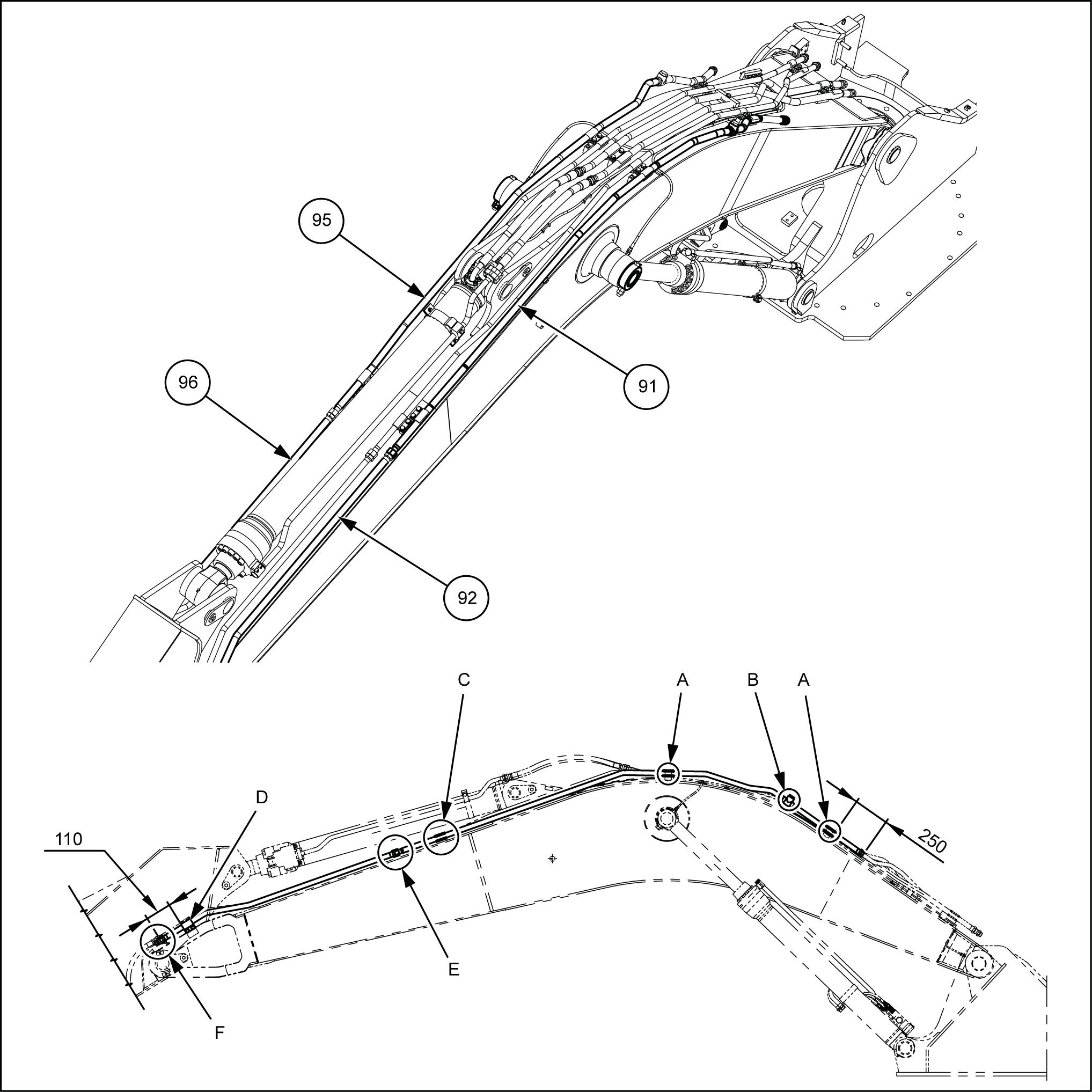

Conjuntos conductos (91) y (95) Instale conducto (izquierdo) (91)

SMIL15CEX2830AB 2

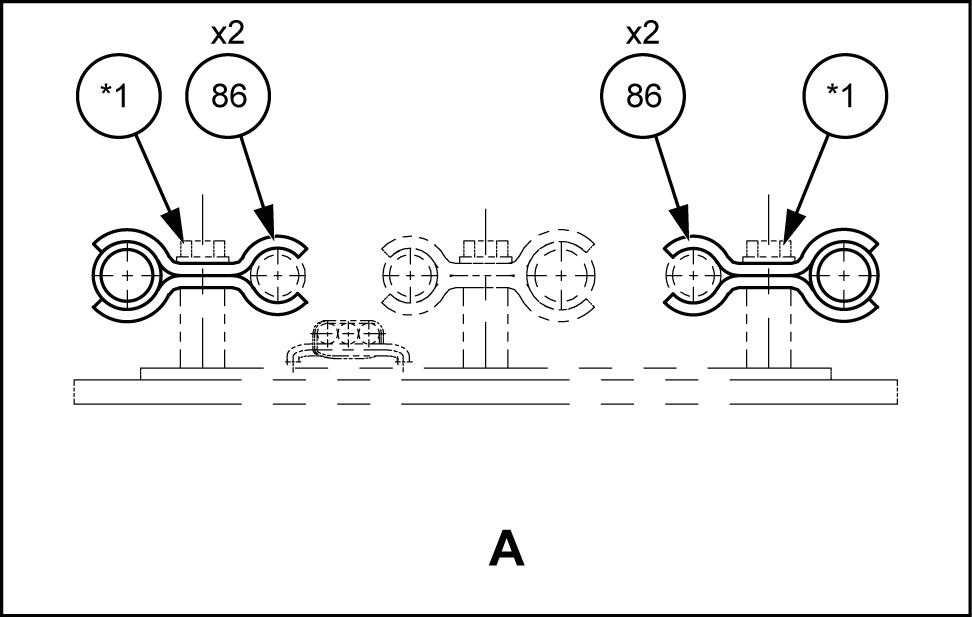

Fije los conductos (izquierda) (91) dos puntos con dos bridas (86) cada uno y , a fije con dos pernos SEMS (*1) cada una.

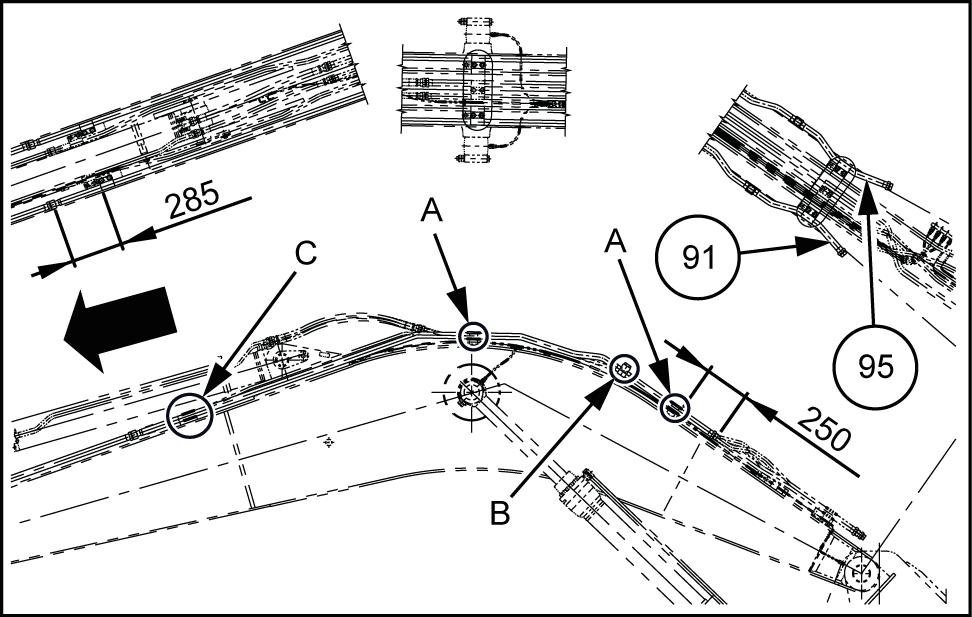

• Fije una brida para tubos (86) a una distancia 250 ( 9.8 ) desde extremo trasero del junto del conducto (izquierdo) (91)

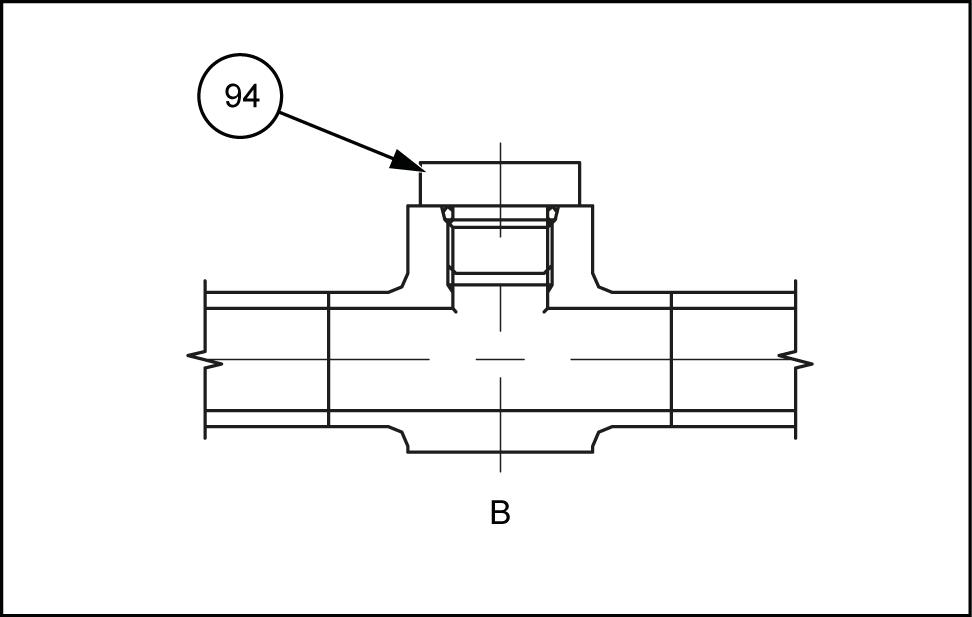

SMIL15CEX2468AB 3 Instale tapón (94) conjunto (izquierdo) (91) .

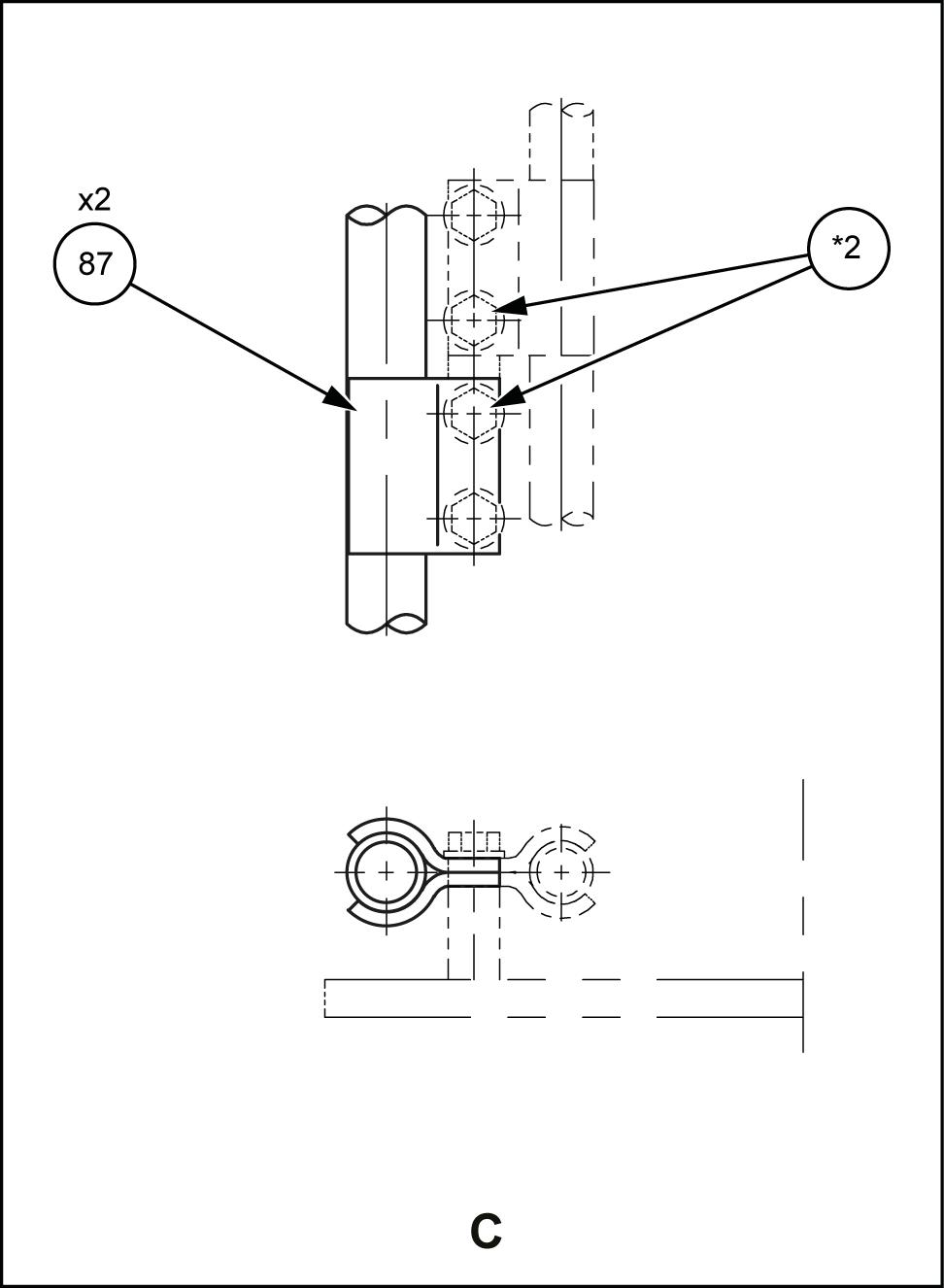

Sujete conjunto del conducto (izquierdo) (91) con dos abrazaderas (87) y apriételas con dos pernos SEMS (*2)

• Coloque abrazadera (87) a ( 1 ) del extremo frontal del conducto (izquierdo) (91)

Instale conjunto del conducto (derecha) (95) misma forma que conjunto del conducto (izquierda) (91)

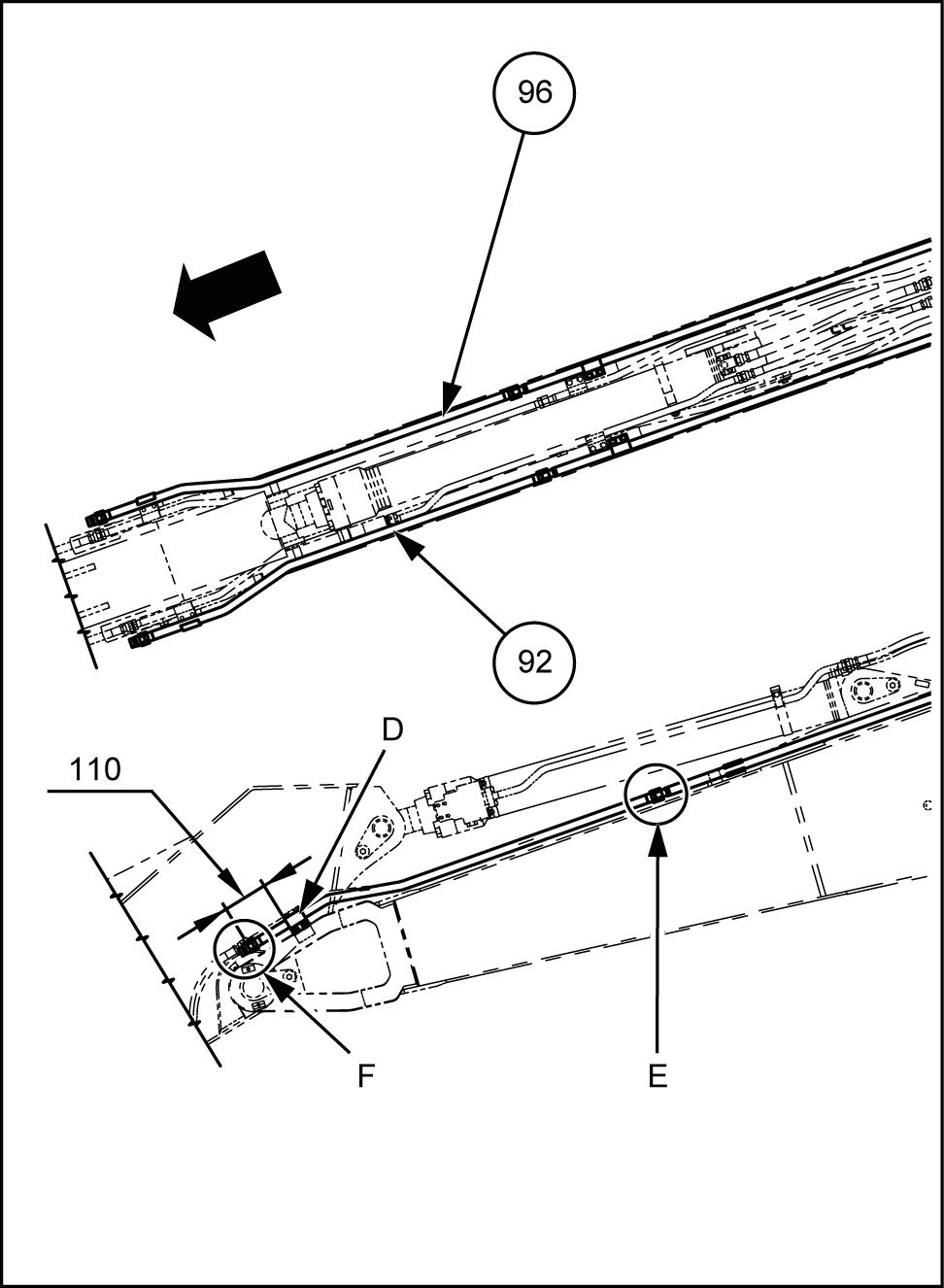

Conjuntos conductos (92) y (96) Coloque conducto (izquierdo) (92)

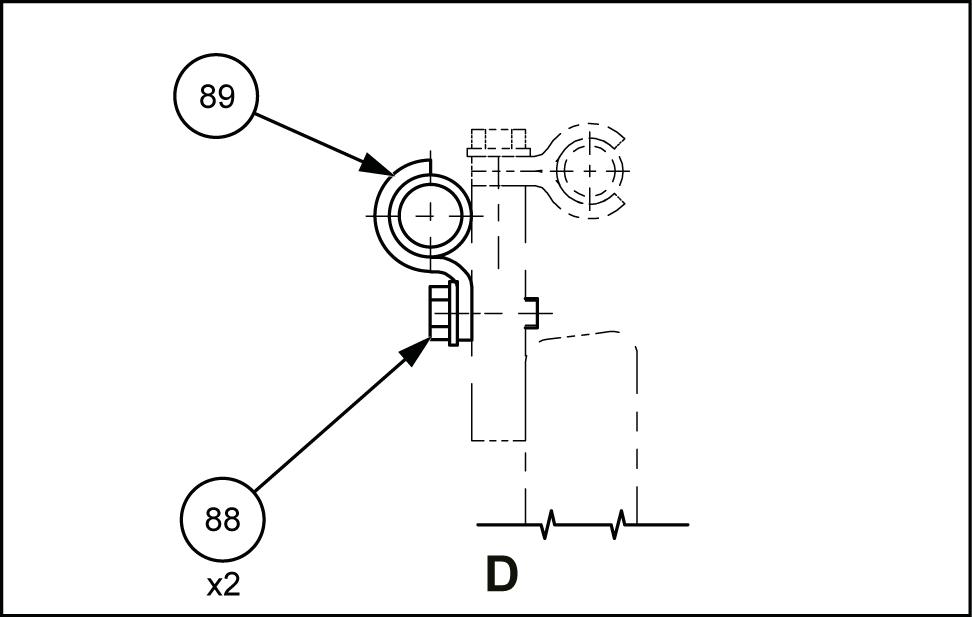

Sujete conjunto conductos (izquierdo) (92) con una brida para tubos (89) y dos pernos SEMS (88)

• Coloque abrazadera (89) a 1 ( 4.3 ) del extremo frontal del conducto (izquierdo) (92)

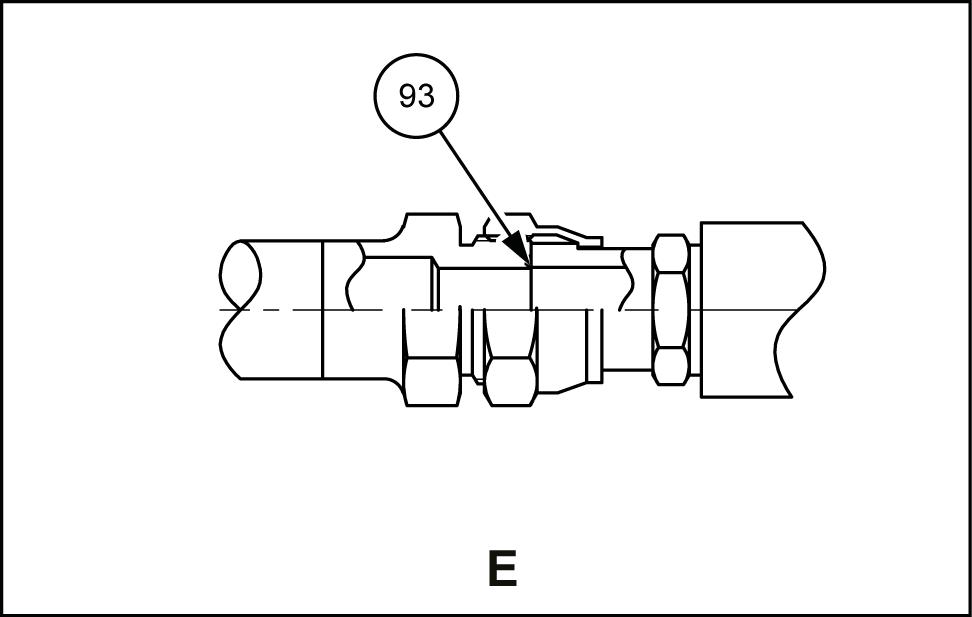

Instale junta tórica (93) extremo trasero del conducto (izquierdo) (92) , y conecte conducto quierdo) (91)

SMIL15CEX2473AB

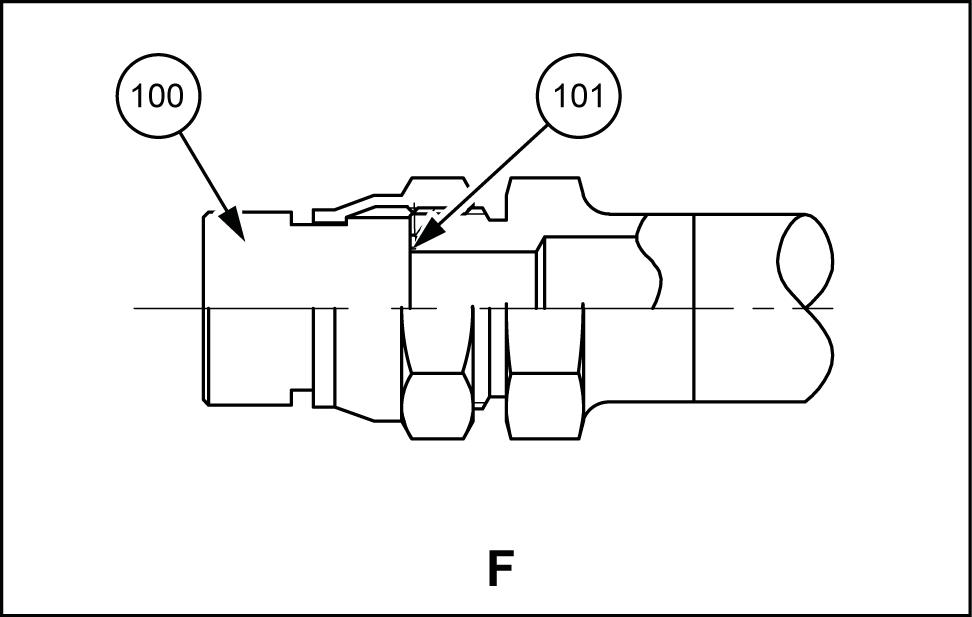

Instale junta tórica (101) extremo delantero del conducto (izquierdo) (92) e instale tapón (100)

SMIL15CEX2474AB 9

Instale conjunto del conducto (derecha) (95) misma forma que conjunto del conducto (izquierda) (91)

Instalación del conducto principal superior

Instalación del conducto principal superior (lado izquierdo)

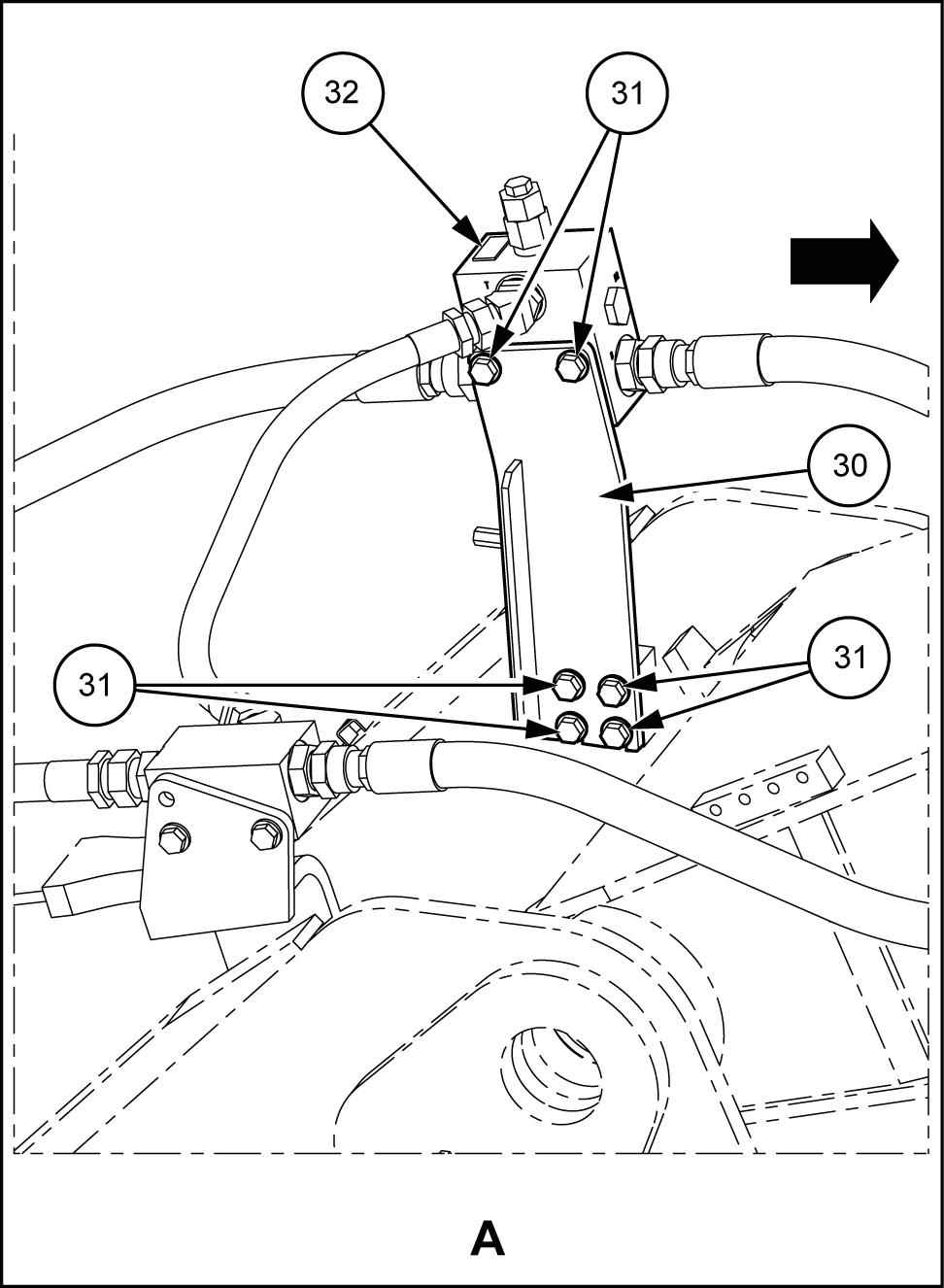

Instale soporte (30) bastidor con cuatro pernos SEMS (31)

Instale válvula seguridad (32) soporte (30) con los dos pernos SEMS (31)

• Ajuste presión definida para válvula carga (32) modo que coincida con tipo cesorio

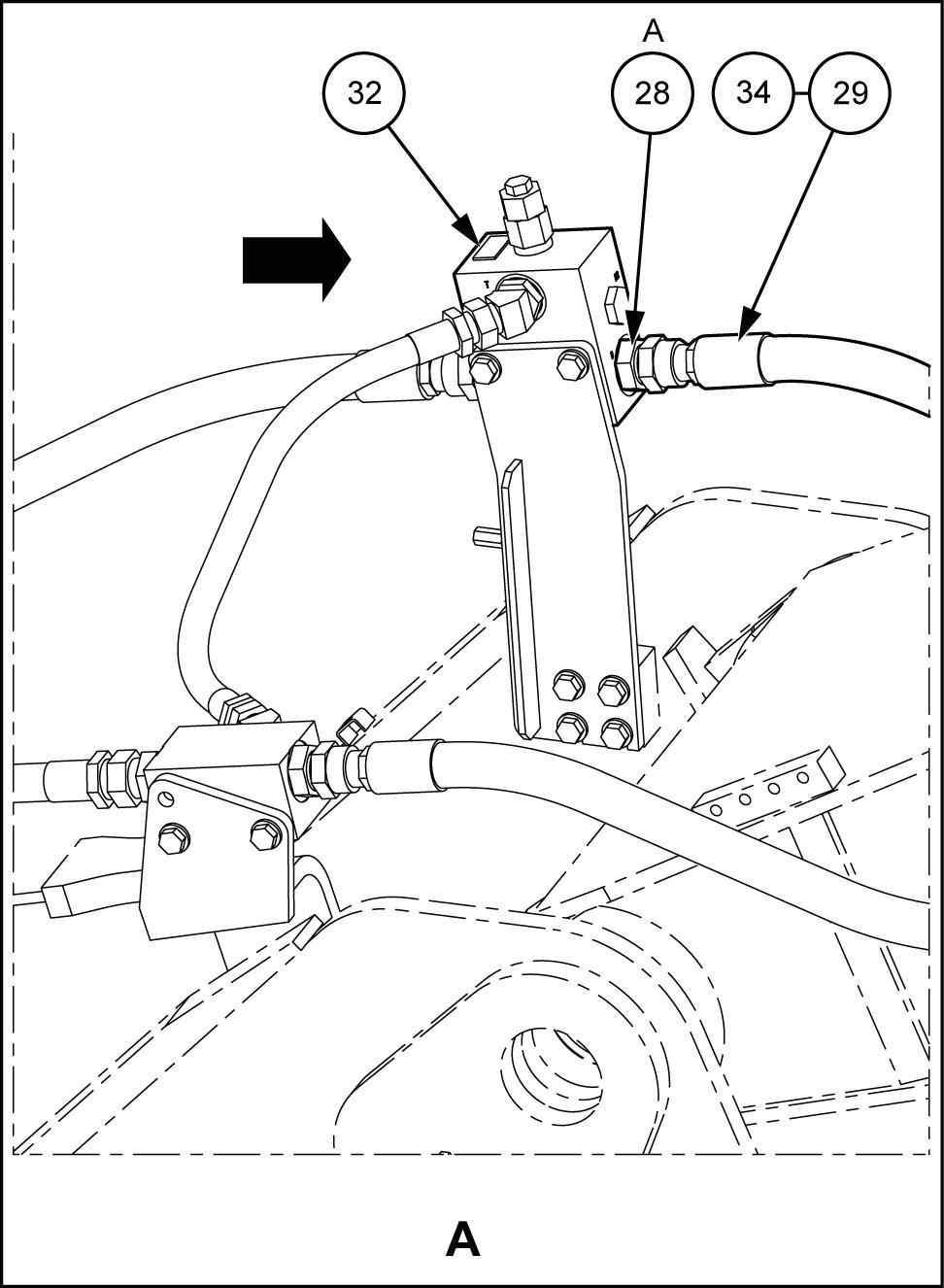

Monte adaptador para mangueras (28) puerto A válvula descarga (32)

Instale junta tórica (29) adaptador (28) y , a continuación, conecte manguera hidráulica (34) .

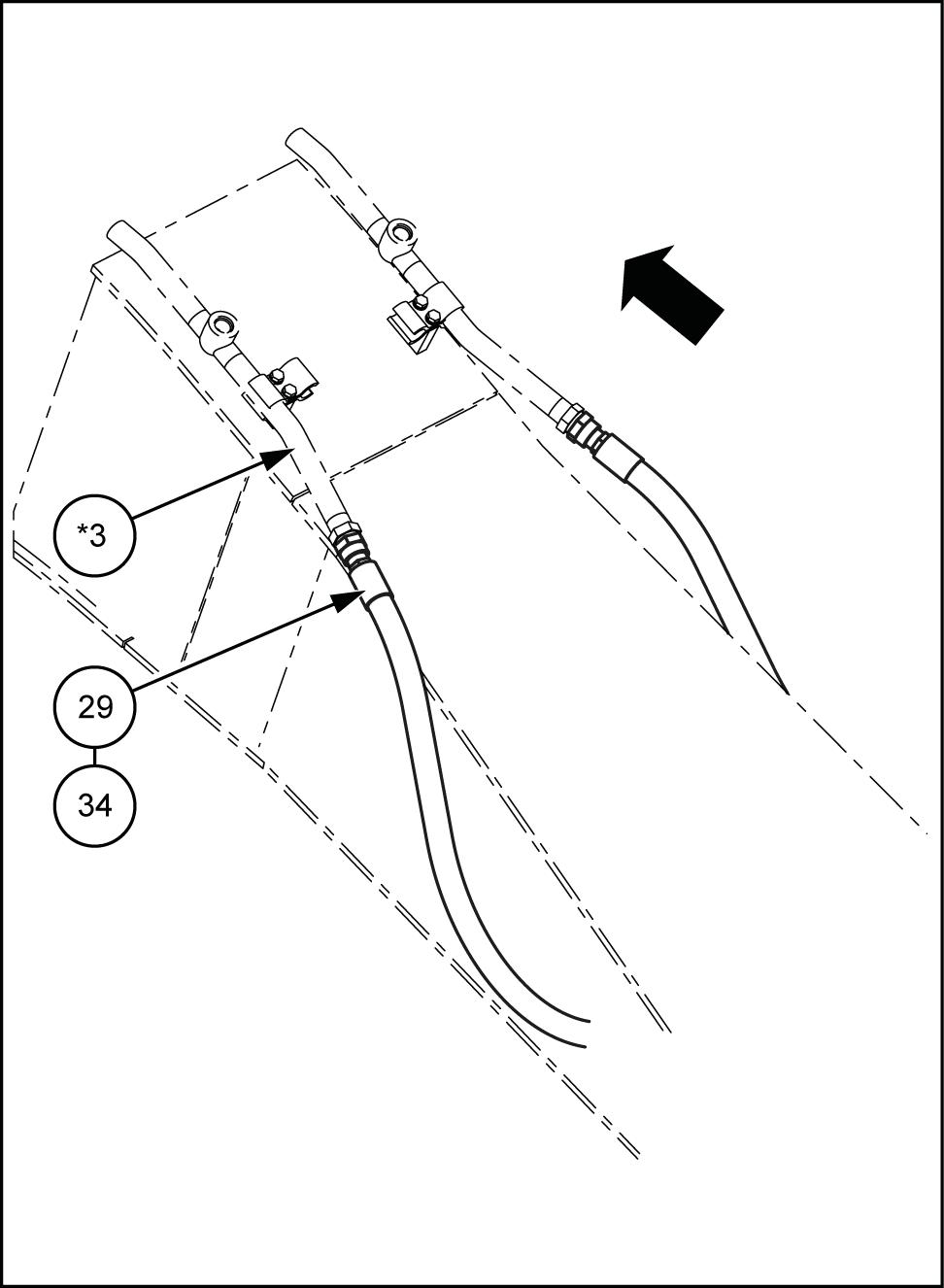

Coloque junta tórica (29) manguera hidráulica (34) y conéctela conducto (izquierda) (*3) SMIL15CEX2478BB

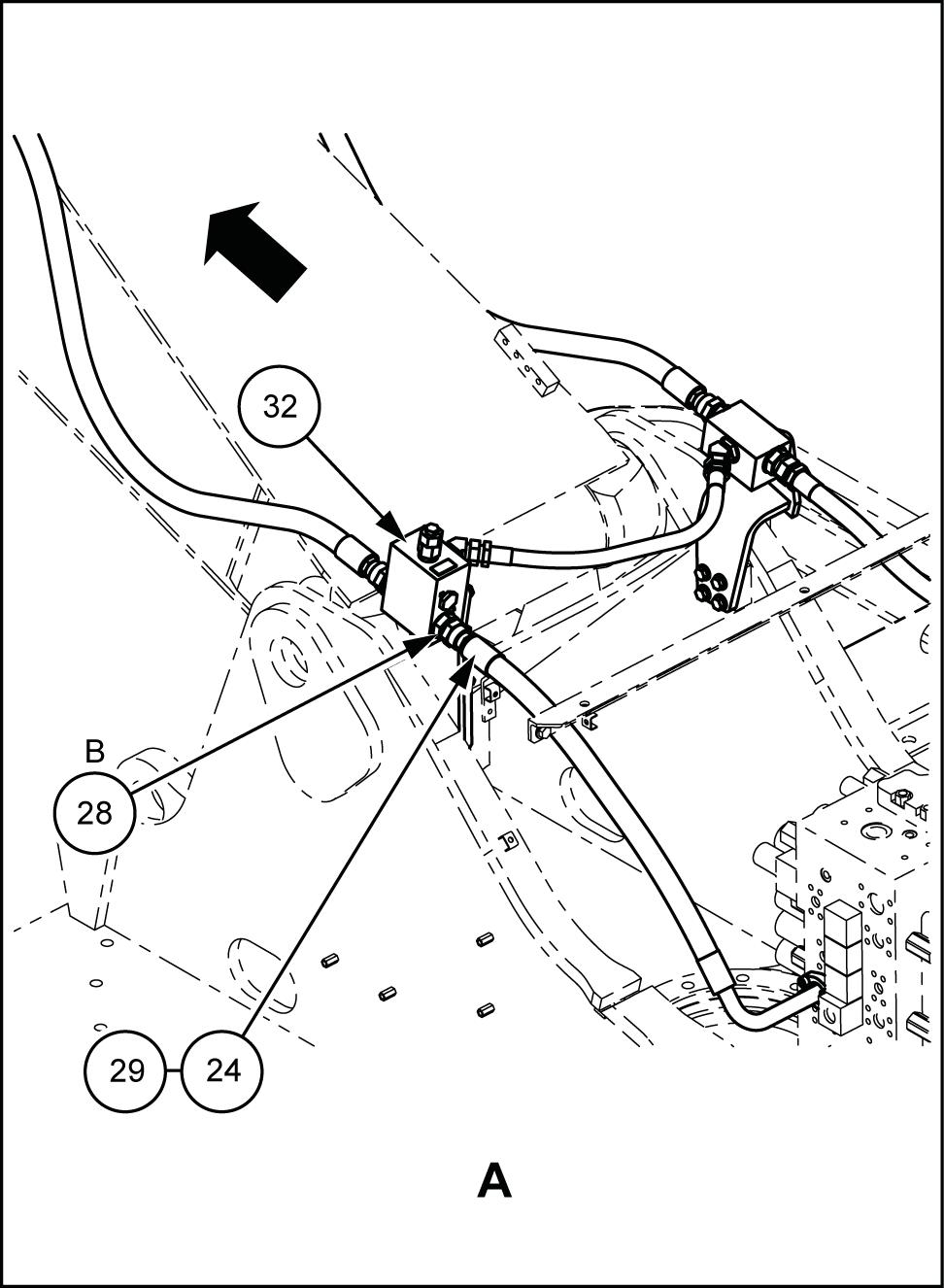

Monte adaptador para mangueras (28) puerto B válvula descarga (32)

Coloque junta tórica (29) adaptador para guera (28) e instale manguera hidráulica (24)

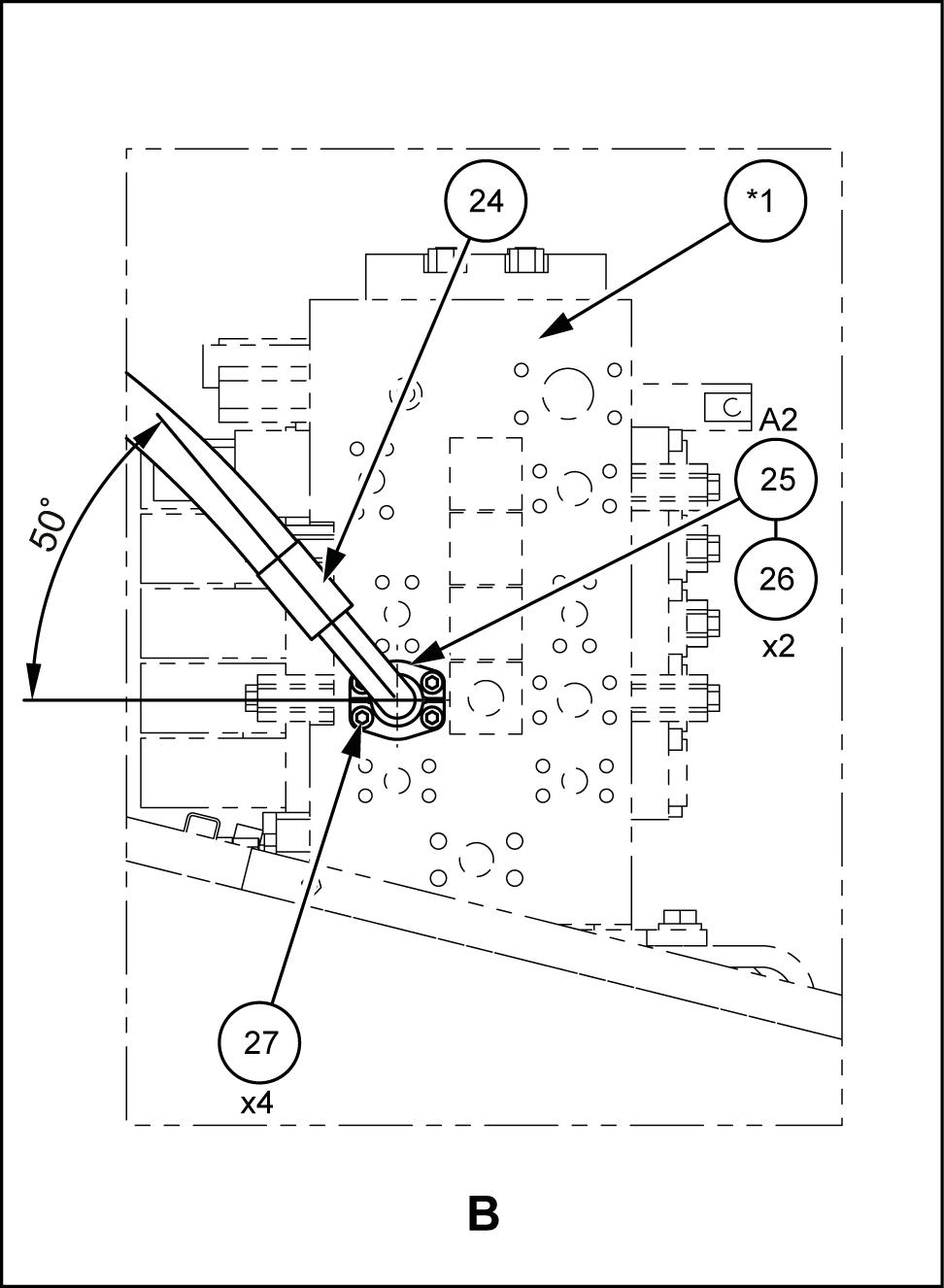

Monte junta tórica (25) puerto válvula control (*1) e instale manguera hidráulica (24) con las dos bridas abiertas (26) y los cuatro pernos cabeza hueca hexagonal (27)

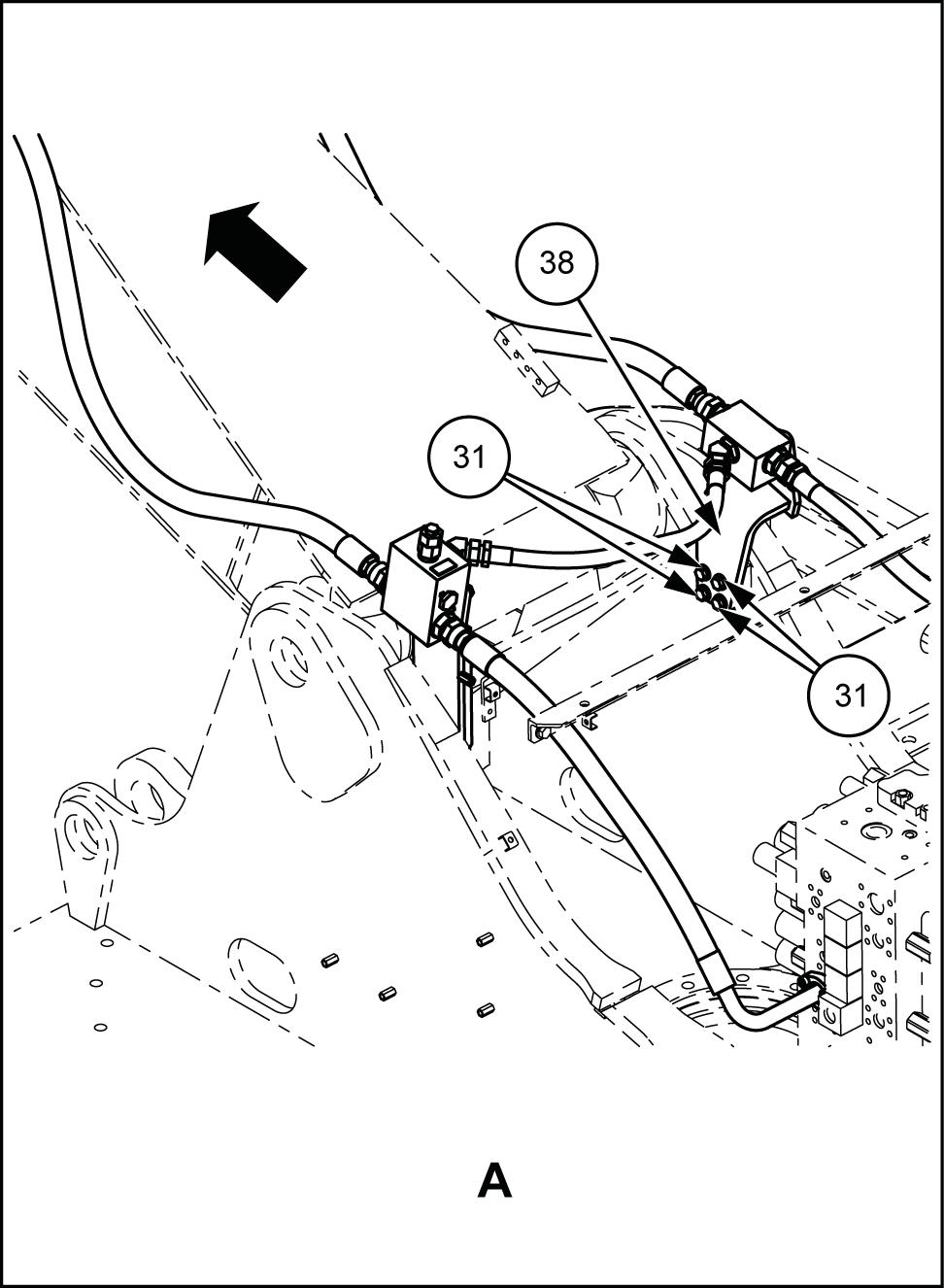

Instalación del conducto principal superior (lado derecho) Instale soporte (38) bastidor con cuatro pernos SEMS (31)

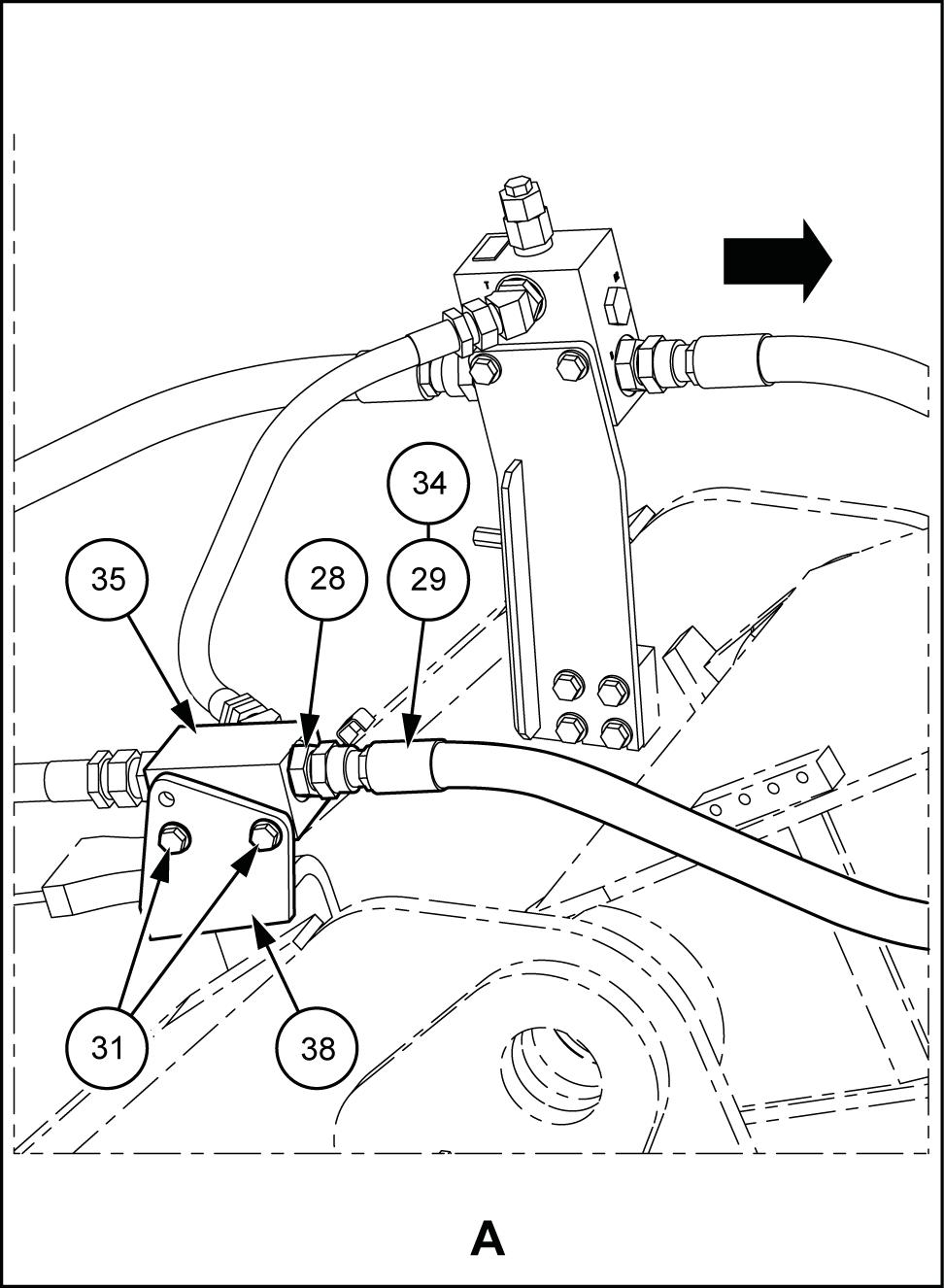

Instale colector (35) soporte (38) con dos nos Sems (31) Instale adaptador para manguitos (28) lado los conductos (derecha) (*4) del lector (35)

Instale junta tórica (29) adaptador (28) y , a conecte manguera hidráulica (34)

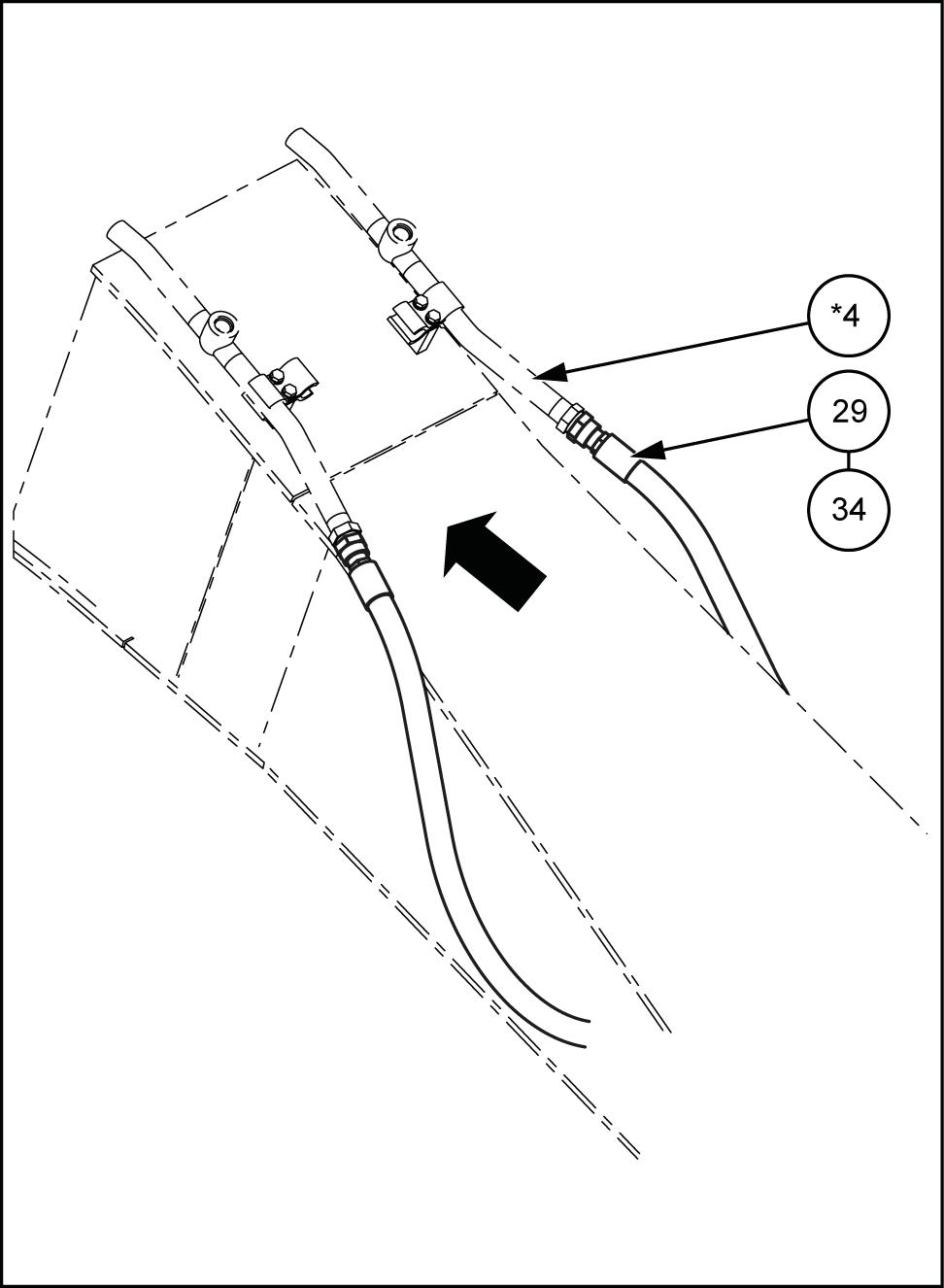

Instale junta tórica (29) manguera hidráulica (34) y conéctela conducto (*4)

Instale codo (44) colector (35) del lado del pósito hidráulico (*2)

Conecte manguera hidráulica (42) codo (44)

SMIL15CEX2484BB

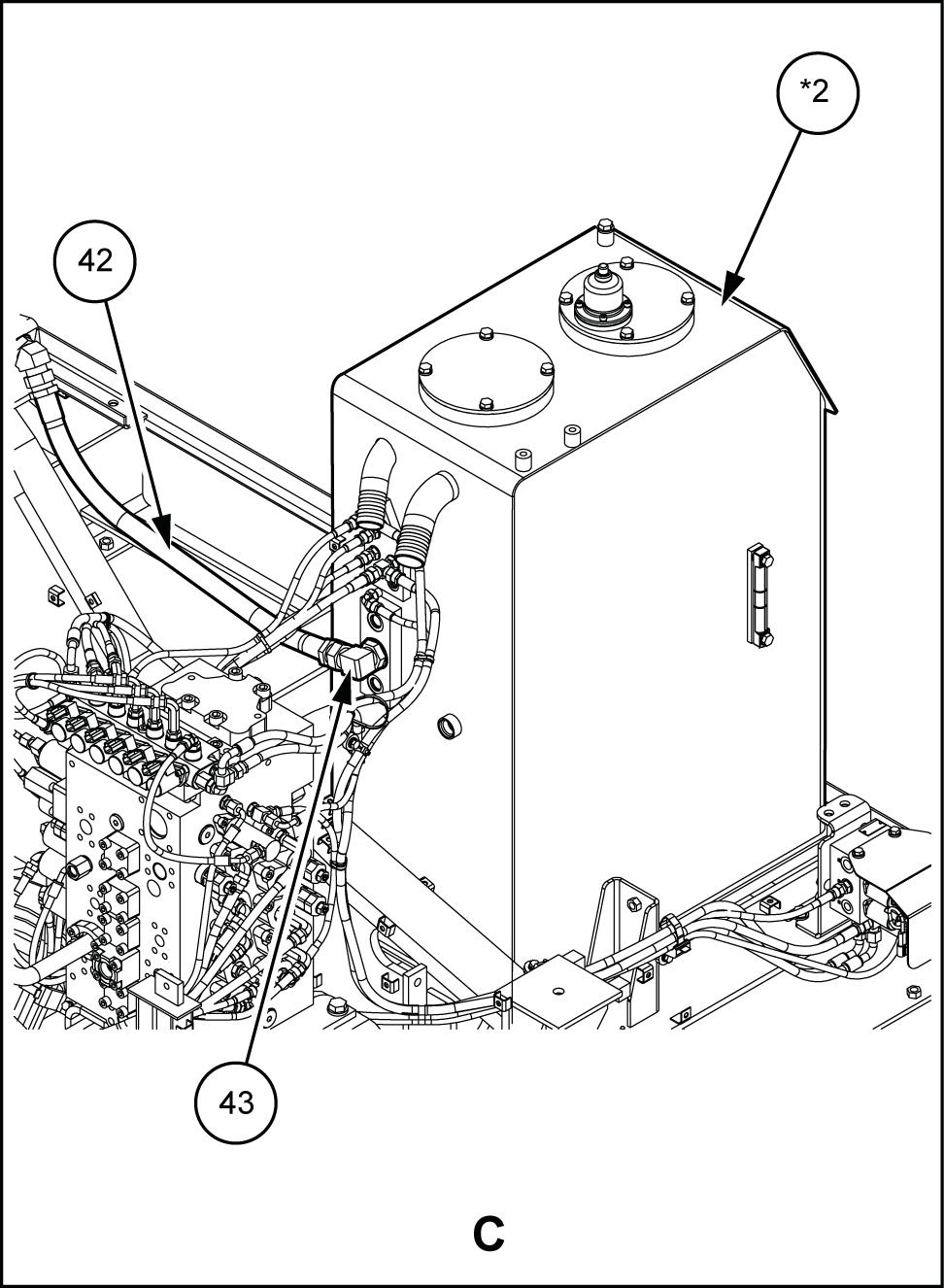

Instale codo (43) depósito hidráulico (*2) Conecte manguera hidráulica (42) codo (43)

Instale codo (41) puerto T válvula seguridad (32)

Monte codo (41) lado válvula descarga del colector (35)

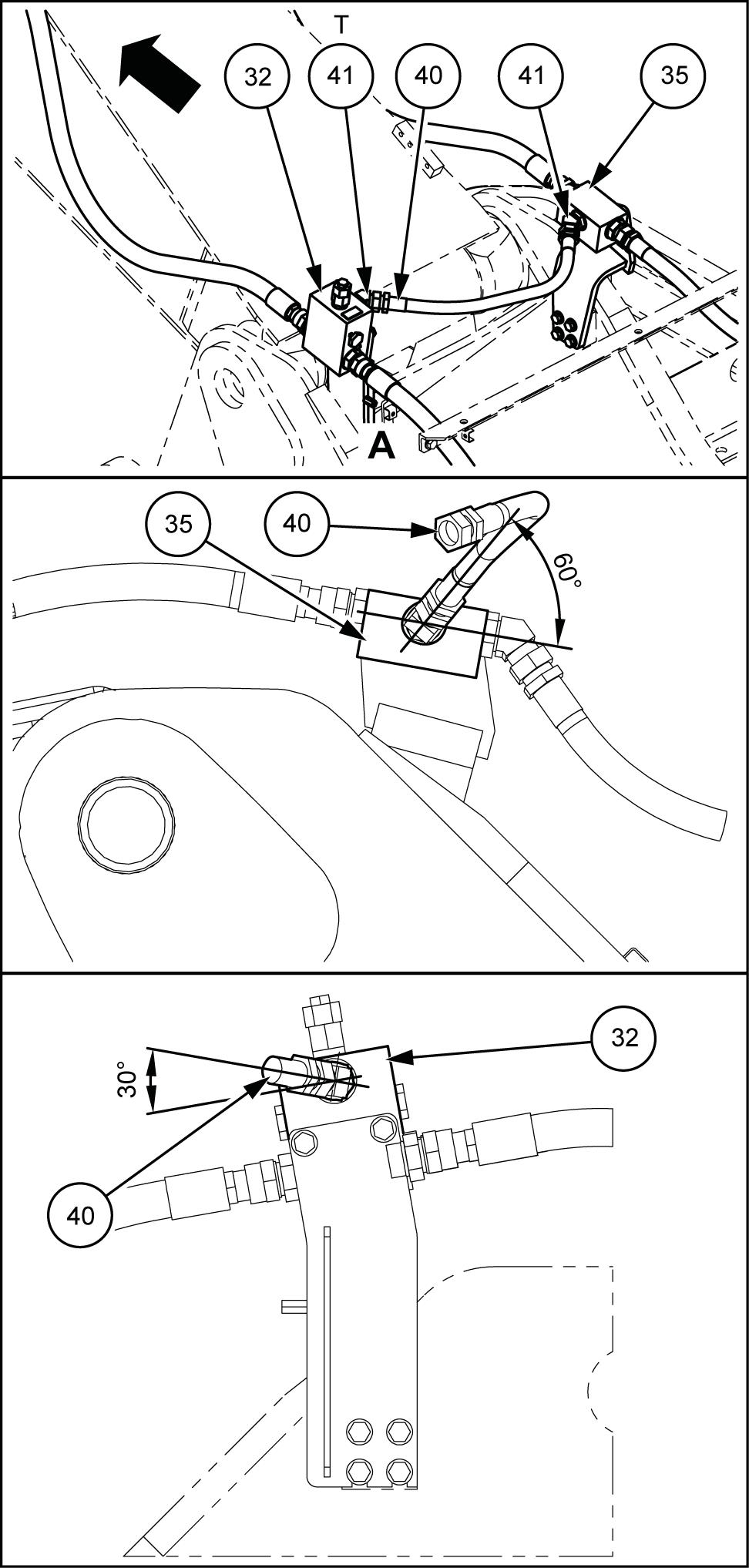

Conecte puerto T válvula descarga (32) y lado válvula descarga del colector (35) con manguera hidráulica (40)

Instalación válvula servicio (válvula control remoto)

Smil14ii01007f A 1

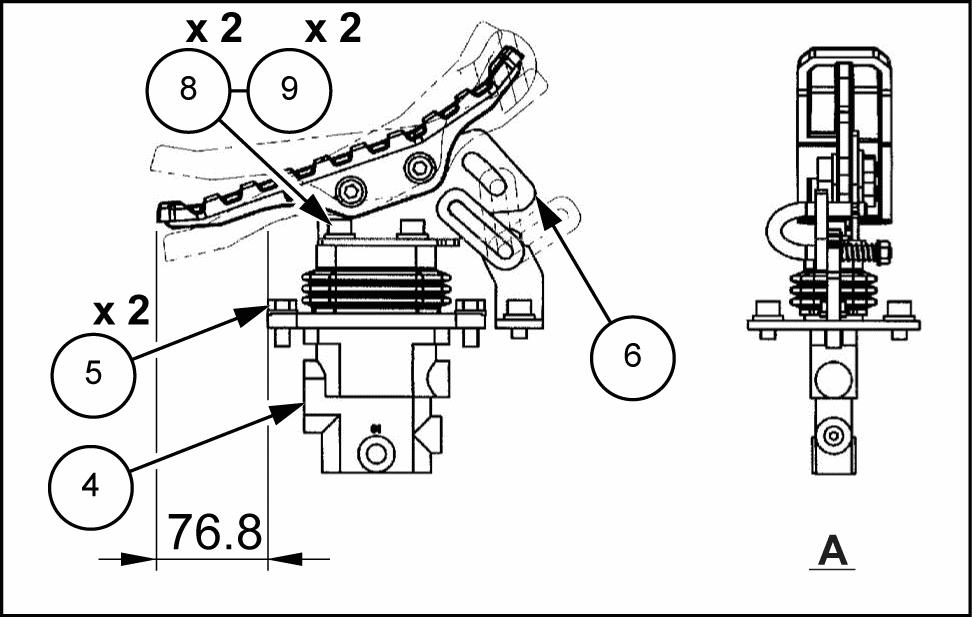

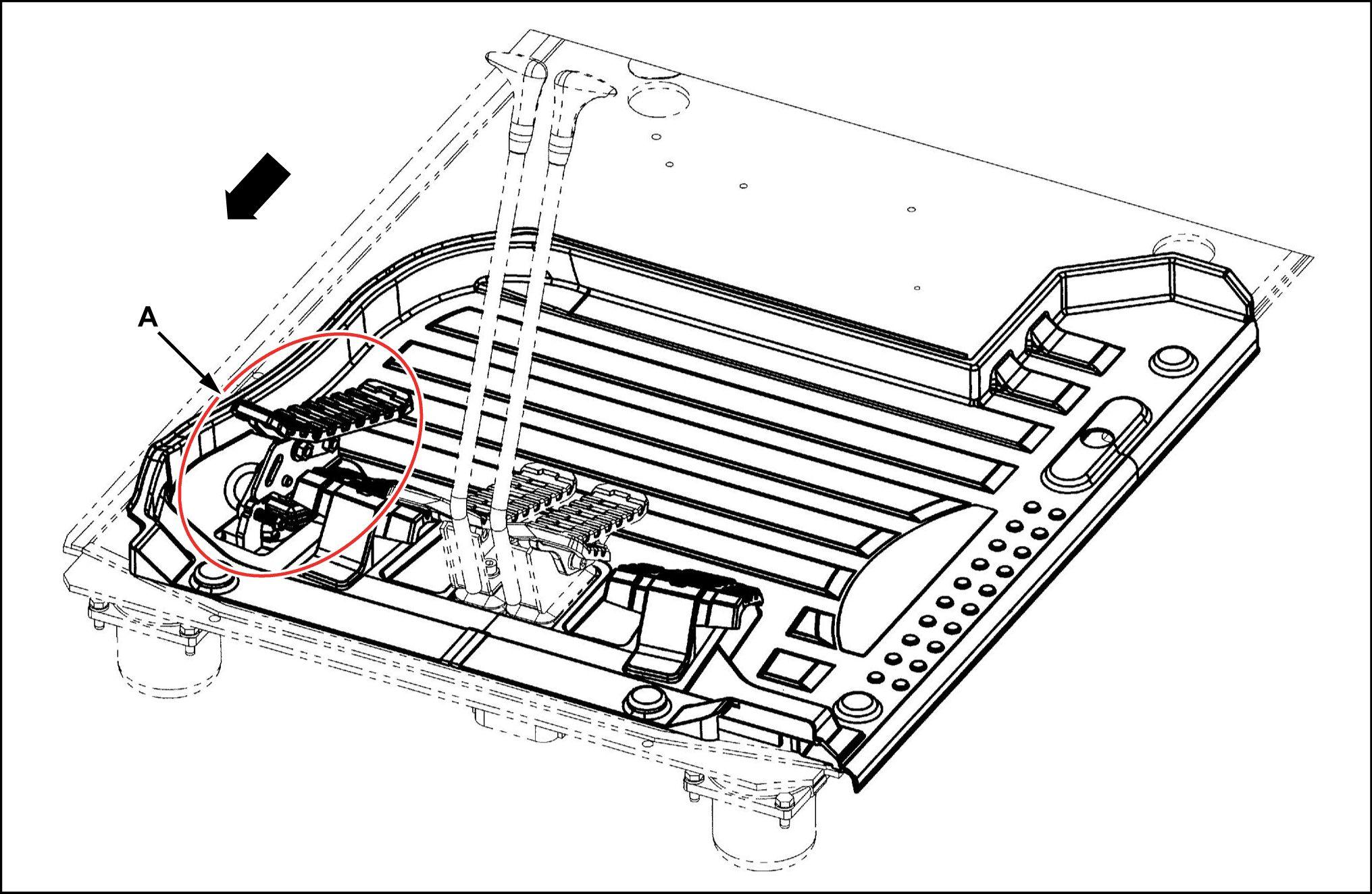

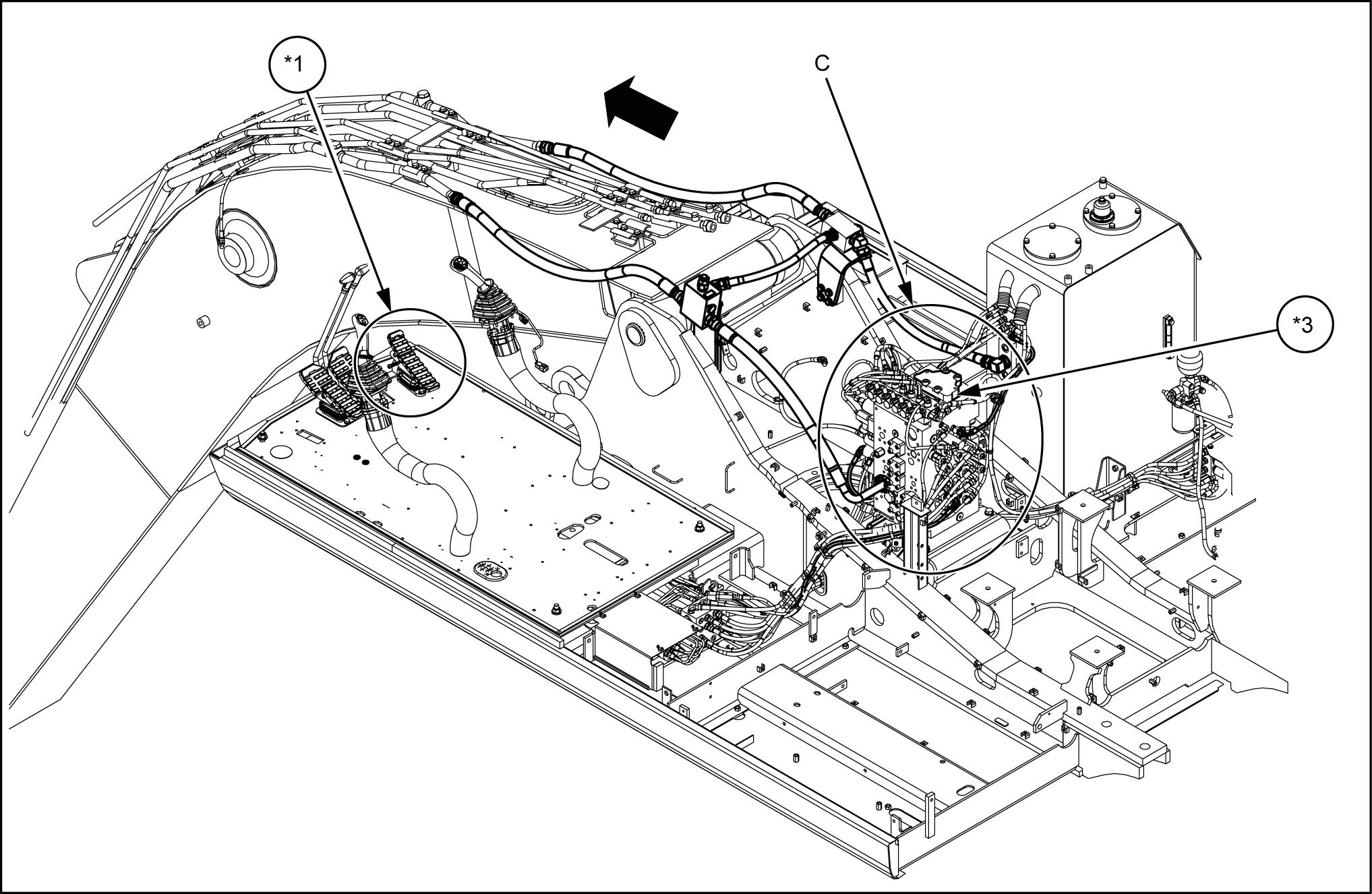

Retire alfombra cabina. Instale válvula control remoto (4) sección delantera derecha del suelo con 2 pernos SEMS (5)

Monte soporte del pedal derecho opcional (6) válvula control remoto (4) con 2 pernos cabeza hueca hexagonal (8) y 2 arandelas alta resistencia (9)

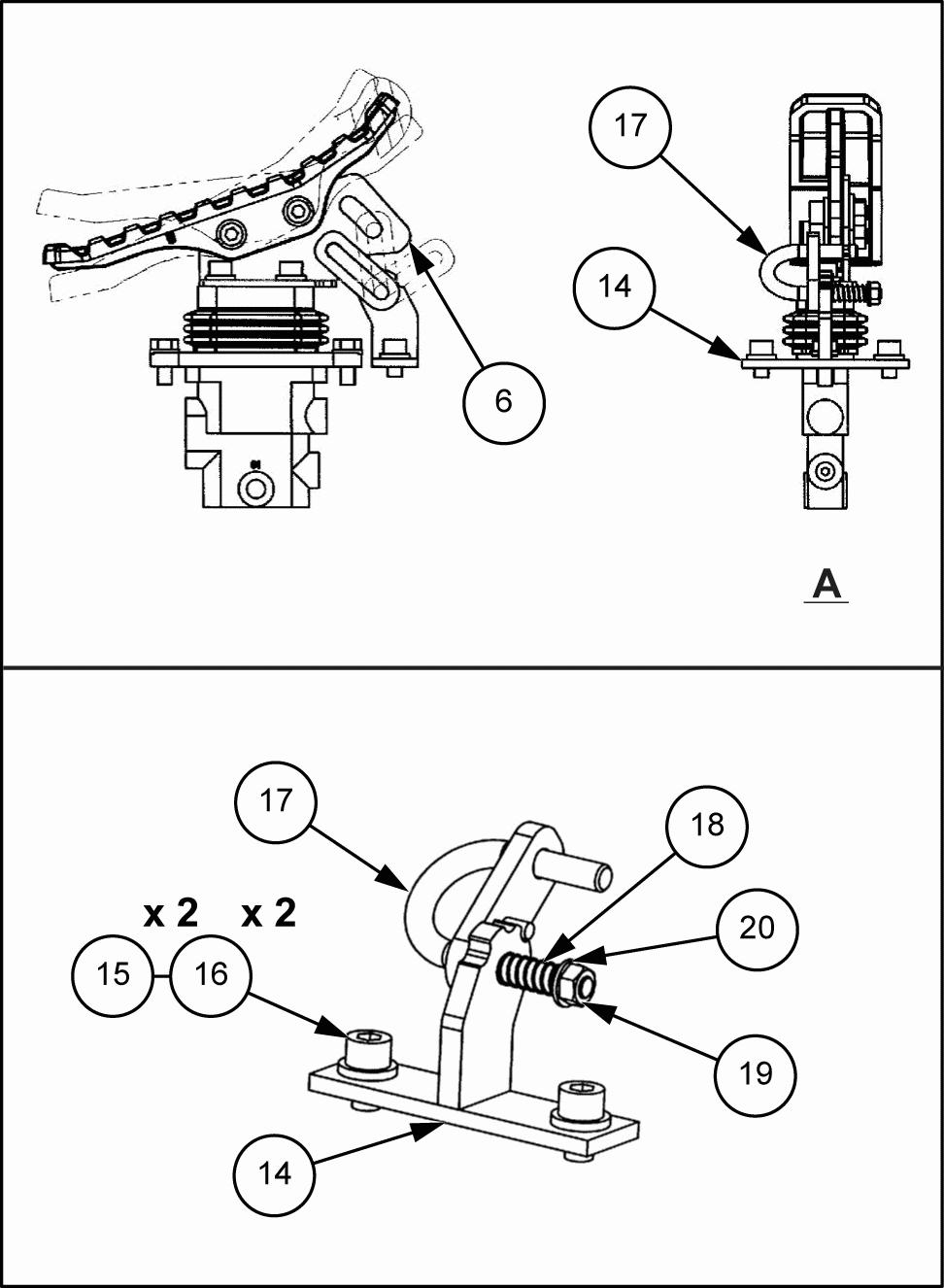

Coloque palanca bloqueo (17) y muelle presión (18) soporte bloqueo (14) y , a fíjelos con tuerca alta resistencia (19) y arandela plana (20)

Coloque palanca bloqueo (17) ranura del soporte del pedal derecho opcional (6) y , a instale soporte bloqueo (14) suelo con los 2 pernos cabeza hueca hexagonal (15) y las 2 arandelas alta resistencia (16)

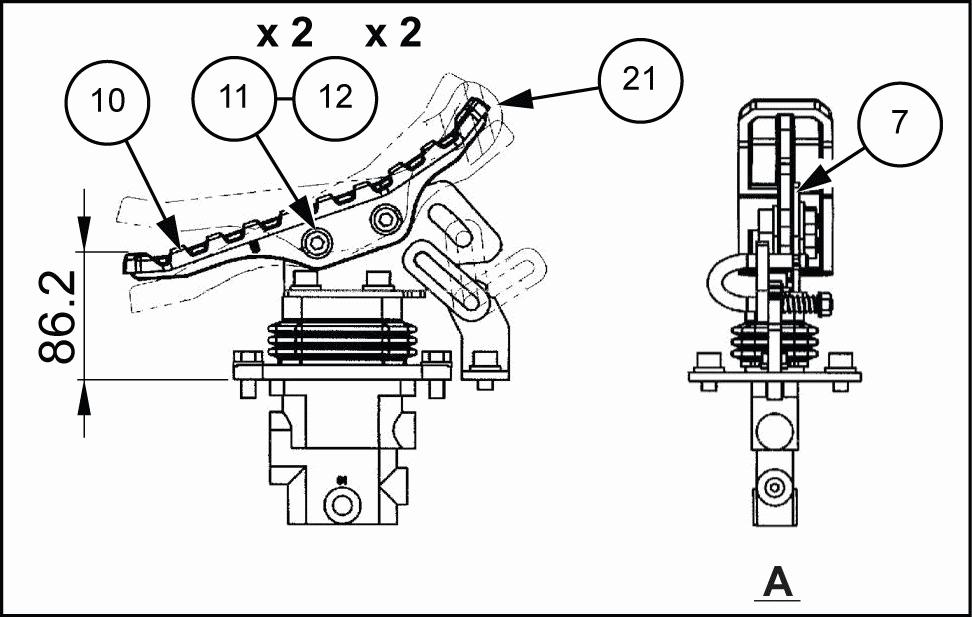

Instale soporte del pedal opcional (7) y pedal cional (10) con 2 pernos cabeza hueca hexagonal y 2 arandelas alta resistencia (12)

Cubra pedal opcional (10) con tapa plástico (21) .

Instalación del conducto pilotaje válvula servicio (válvula control remoto)

SMIL15CEX3034FB 1

SMIL15CEX3043FB 2

SMIL15CEX2490FB 3

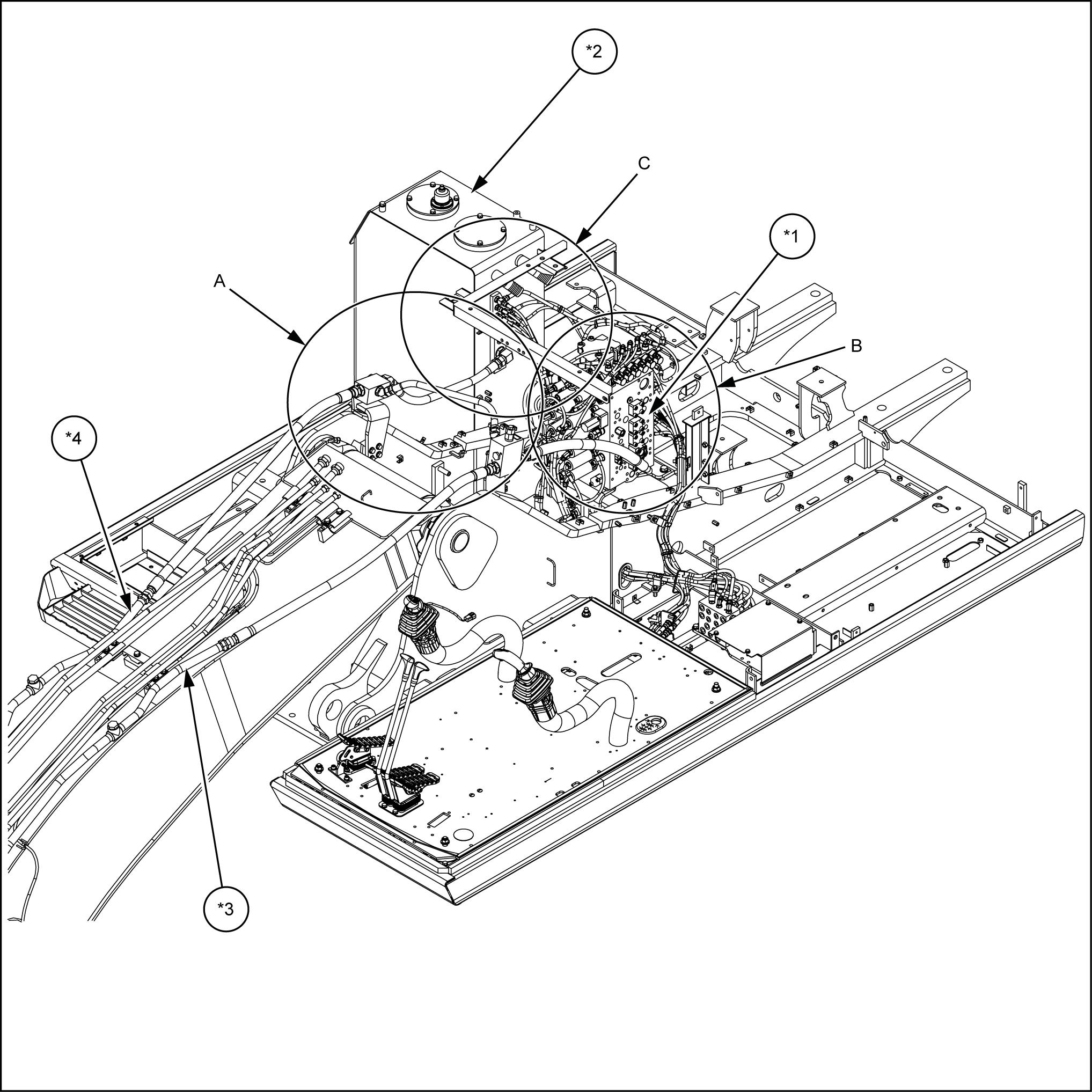

Conjunto manguera *2. Colector Código *3. Válvula control *1. Válvula control remoto *4. Depósito hidráulico

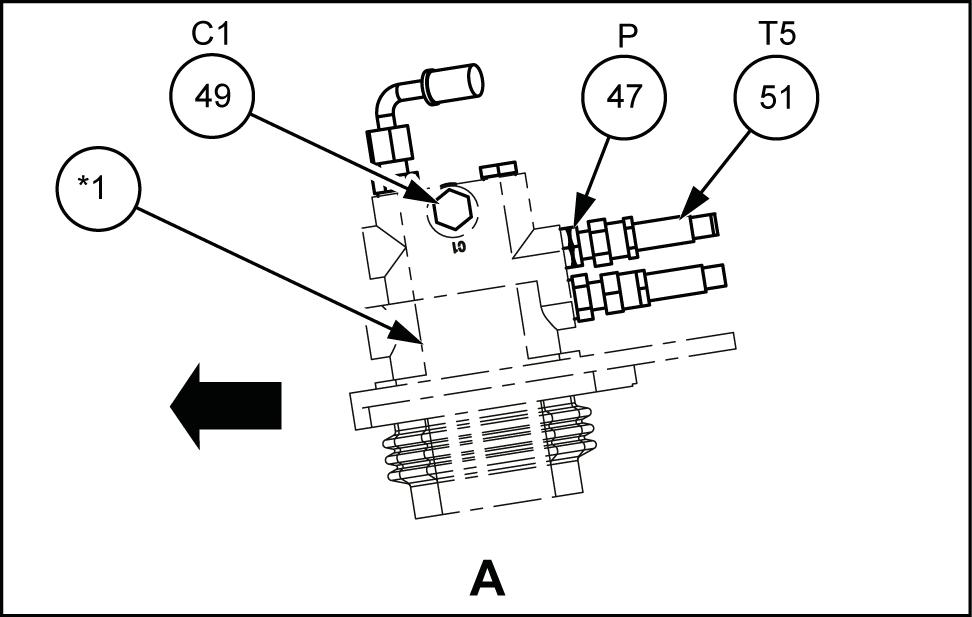

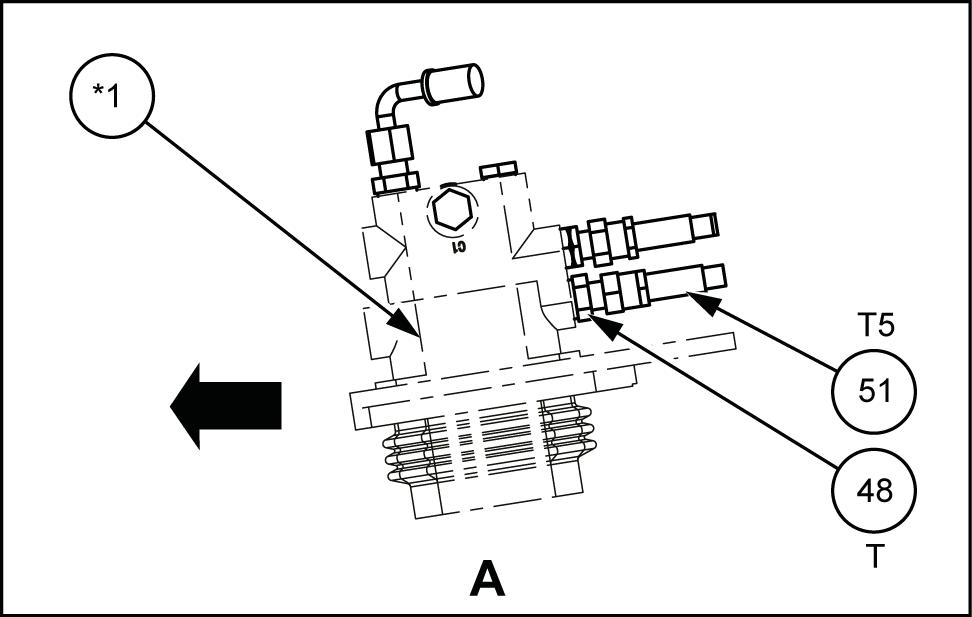

Instale adaptador manguera (48) puerto T válvula control remoto (*1)

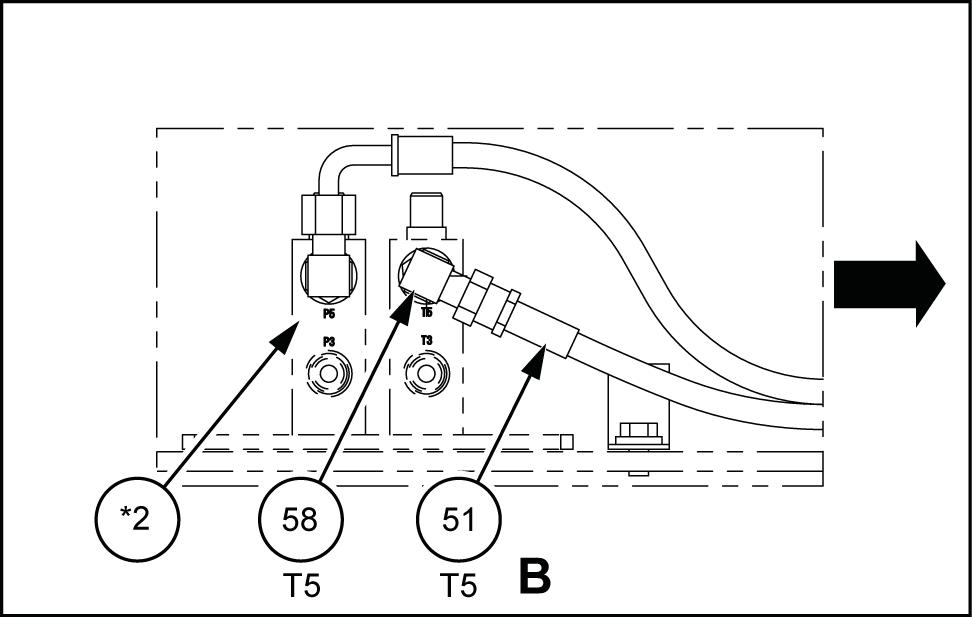

Monte codo (58) puerto del colector (*2)

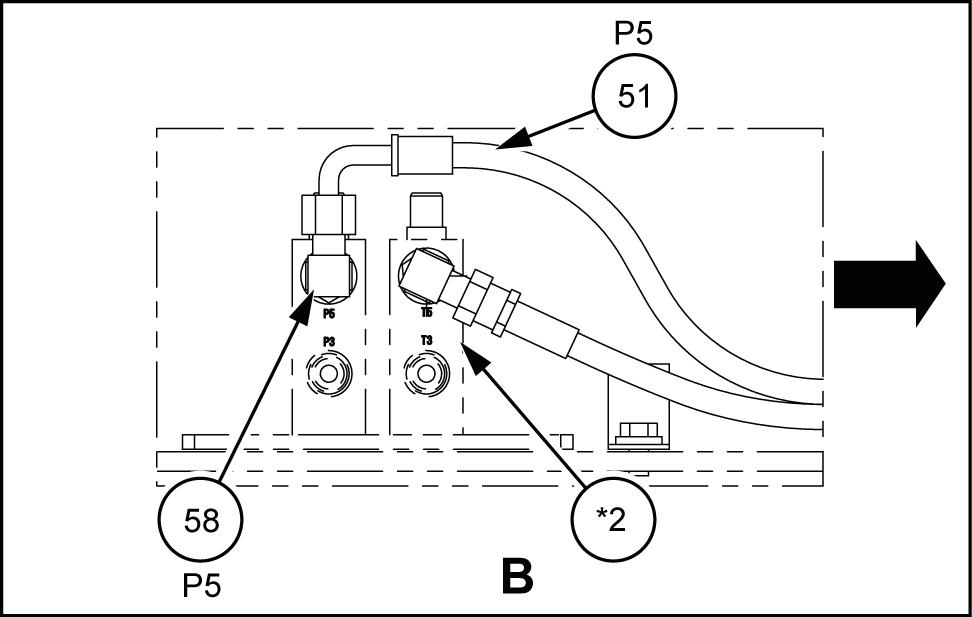

Conecte puerto válvula control remoto (*1) T y colector (*2) con manguito del conjunto (51)

Instale tapón (49) puerto válvula control remoto (*1)

Instale boquilla con filtro (47) puerto P válvula control remoto (*1) .

SMIL15CEX2493AB 6

Monte codo (58) puerto del colector (*2) .

Conecte puerto P válvula control remoto (*1) y puerto (*2) del colector con manguito del conjunto (51)

SMIL15CEX3036AB 7

Instale tapón (49) puerto A válvula control remoto (*1)

Instale adaptador para manguera (48) puerto A válvula control remoto (*1)

SMIL15CEX2495AB 8

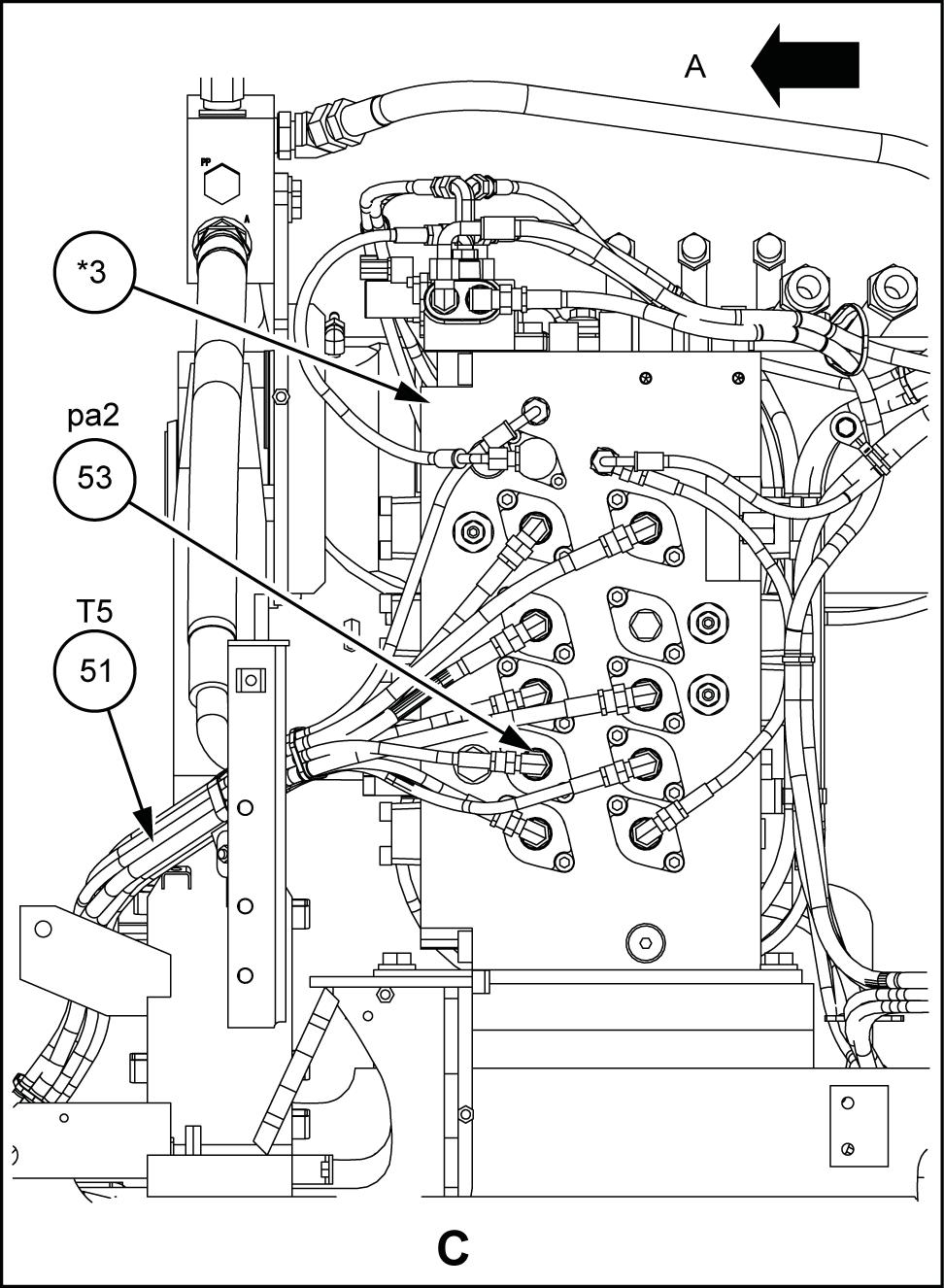

Conecte codo (53) puerto pa2 válvula control (*3)

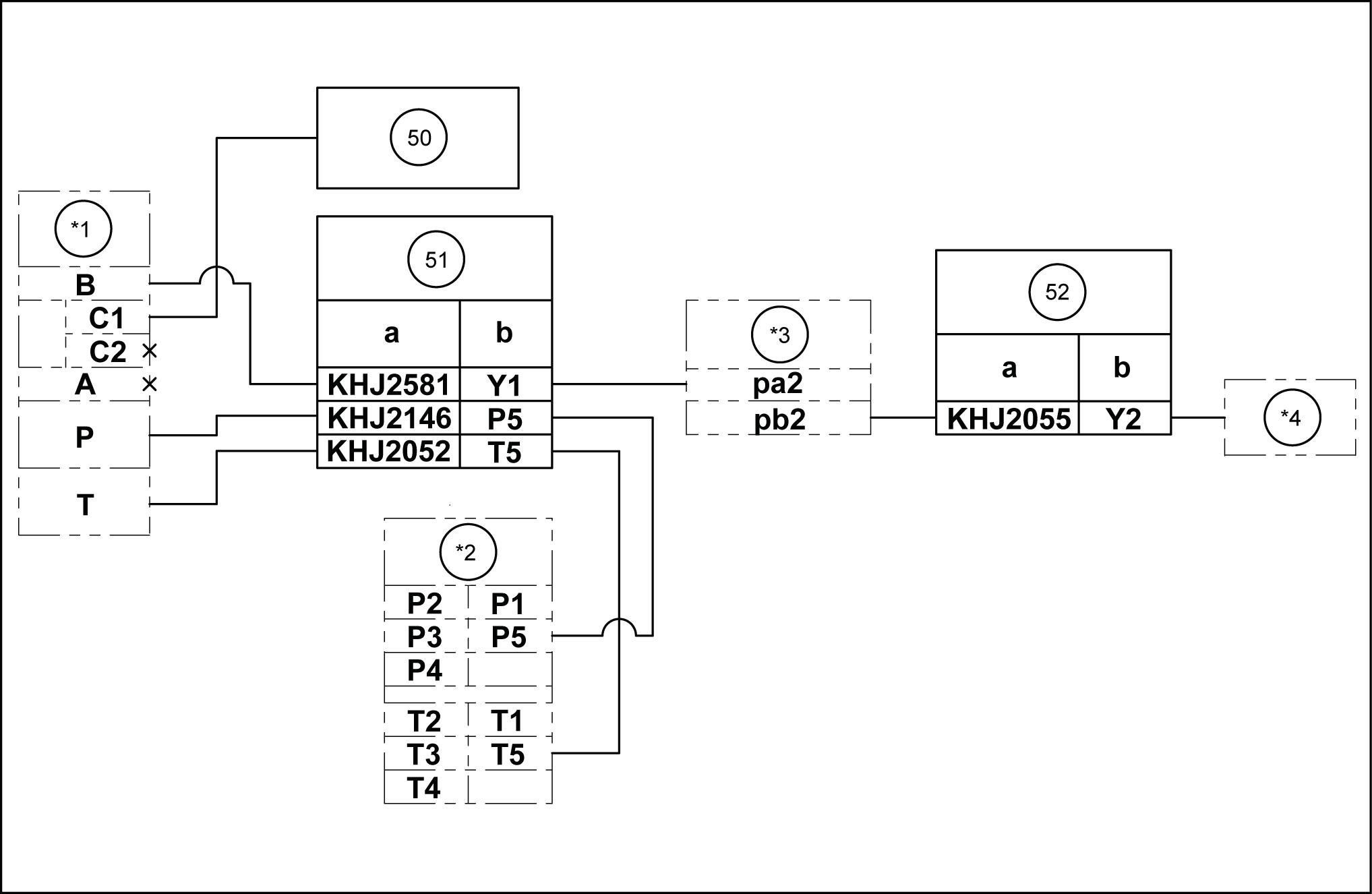

Conecte puerto B (*1) válvula control remoto y puerto pa2 válvula control (*3) con guito del conjunto (51) Lado izquierdo

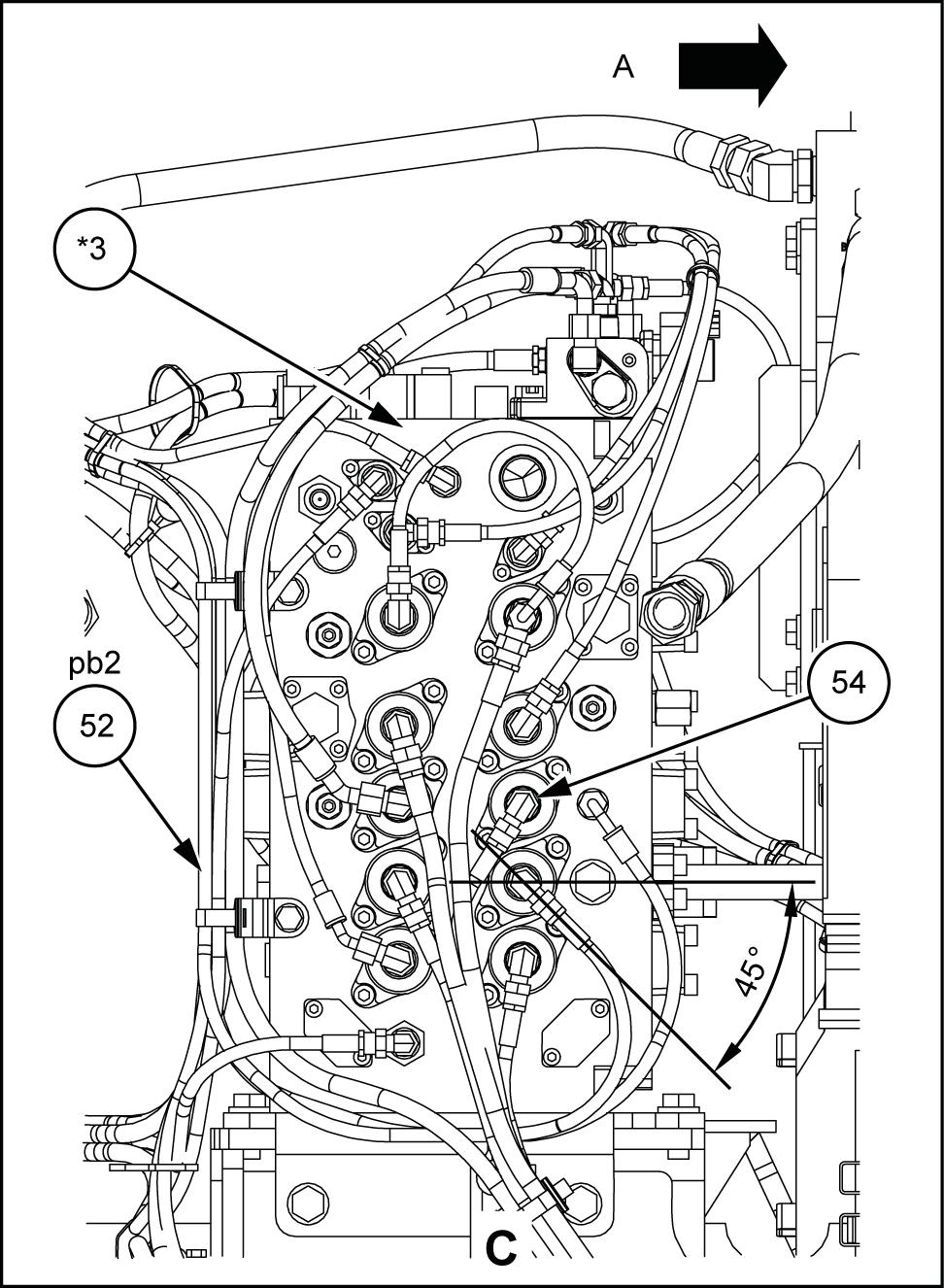

Instale codo (54) puerto pb2 válvula control (*3)

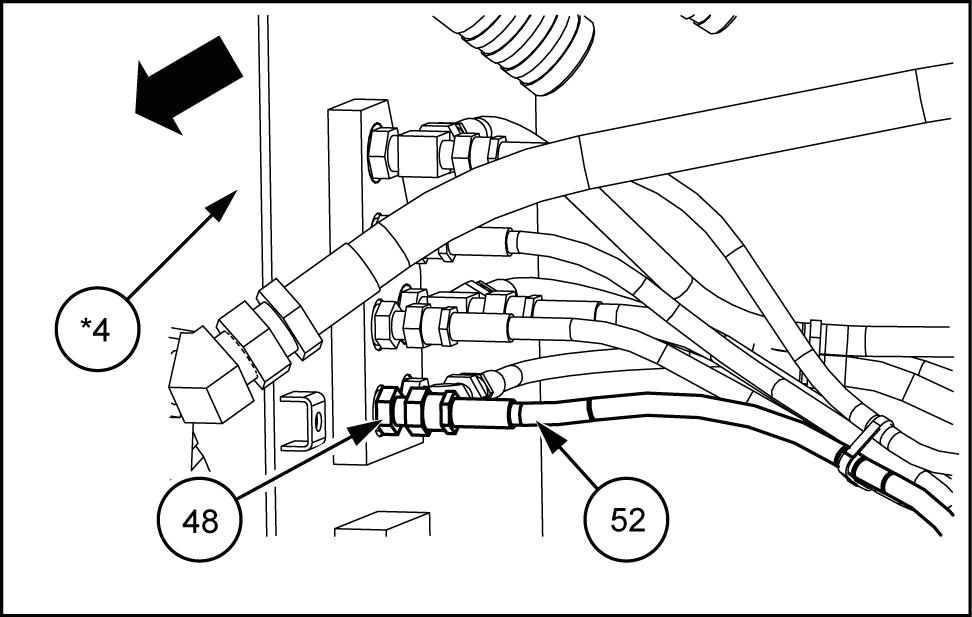

Instale adaptador manguera (48) puerto (*4) del depósito

Conecte puerto pb2 válvula control (*3) y puerto (*4) del depósito hidráulico con manguito del conjunto (52)

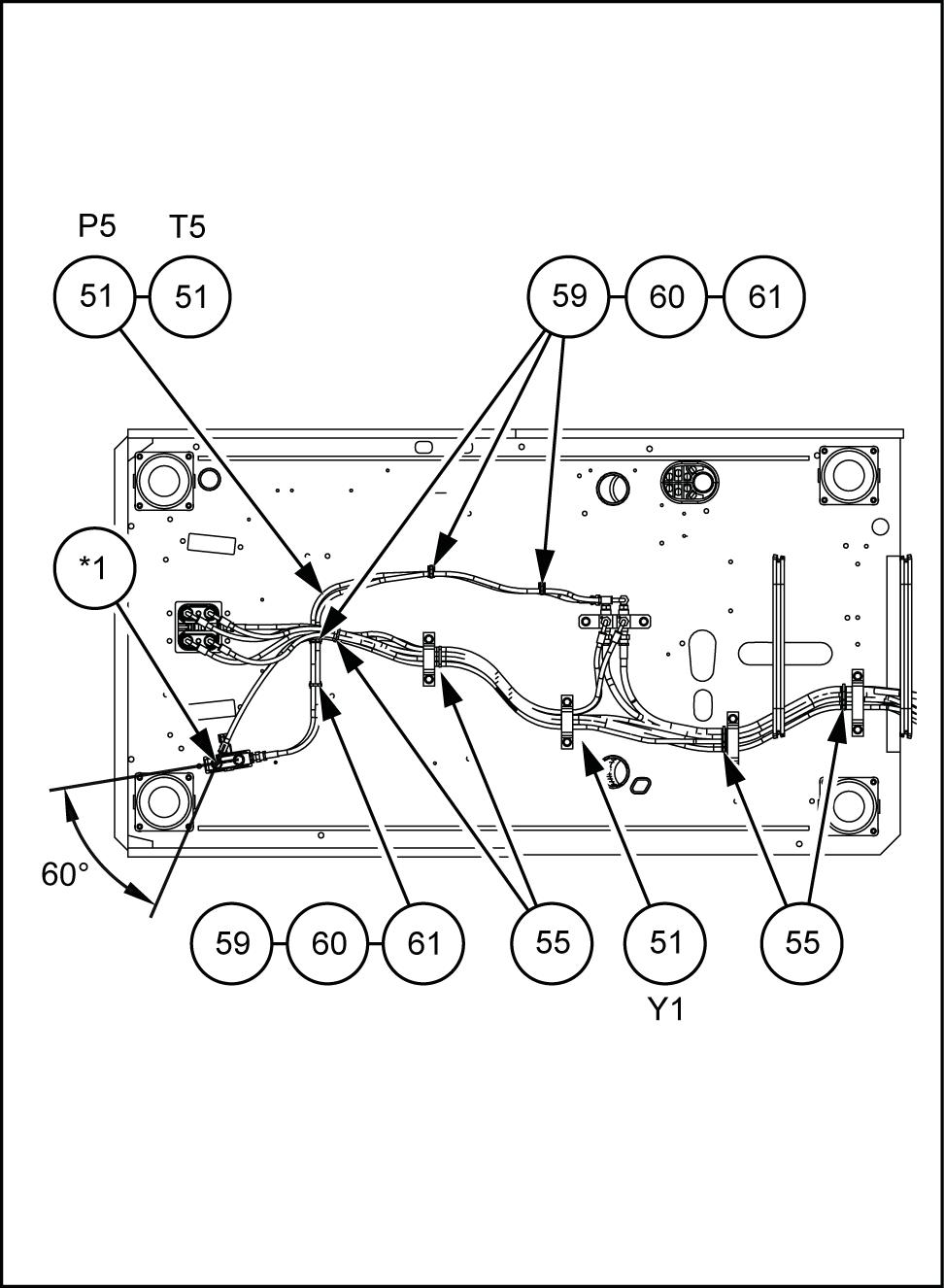

Fije los manguitos del conjunto (51) (P5) y (51) (T5) que vienen válvula control remoto (*1) con cuatro abrazaderas montaje (59) , cuatro tornillos cabeza redonda Phillips (60) , y cuatro bridas (61)

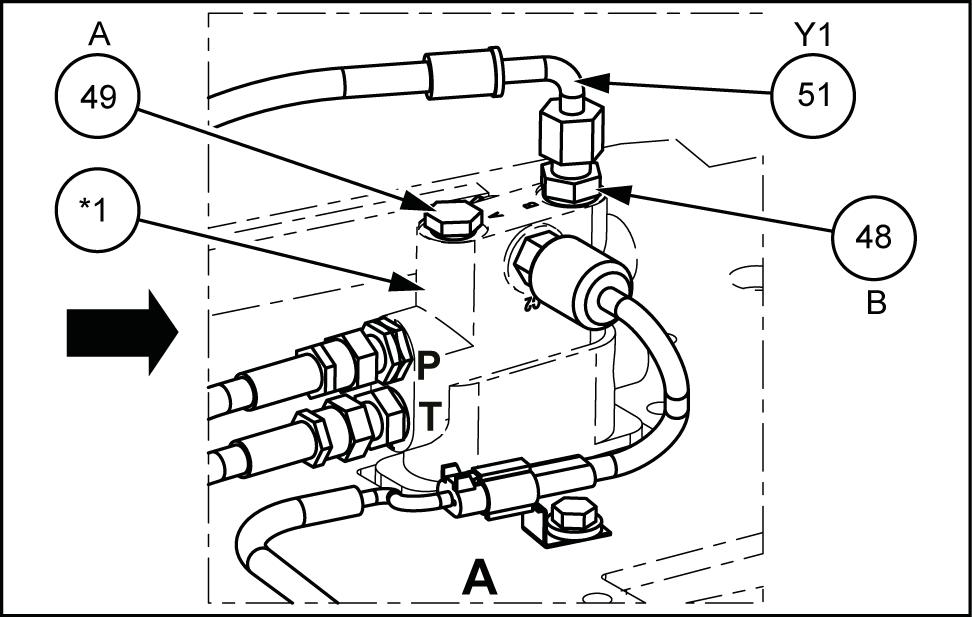

• Fije manguito del conjunto (51) (Y1) junto con línea control piloto. Instale sensor presión (50) válvula control remoto (*1)

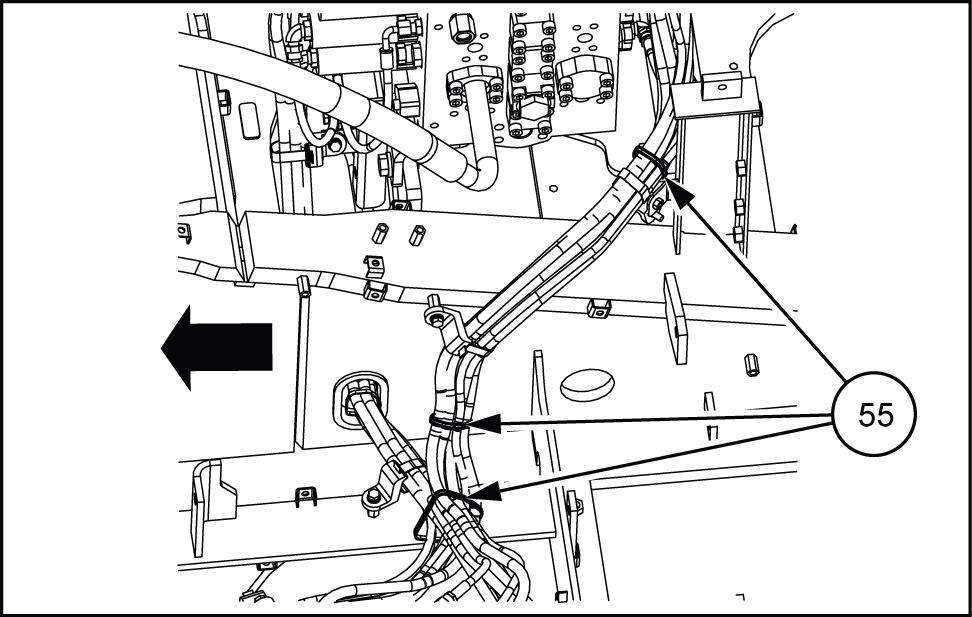

Fije manguito del conjunto con cuatro bridas (55)

Fije conjunto manguera con tres bridas (55)

• El kit incluye adaptador manguera adicional (48)

Instalación del mazo cables válvula servicio (válvula control remoto)

SMIL15CEX2499FB 1

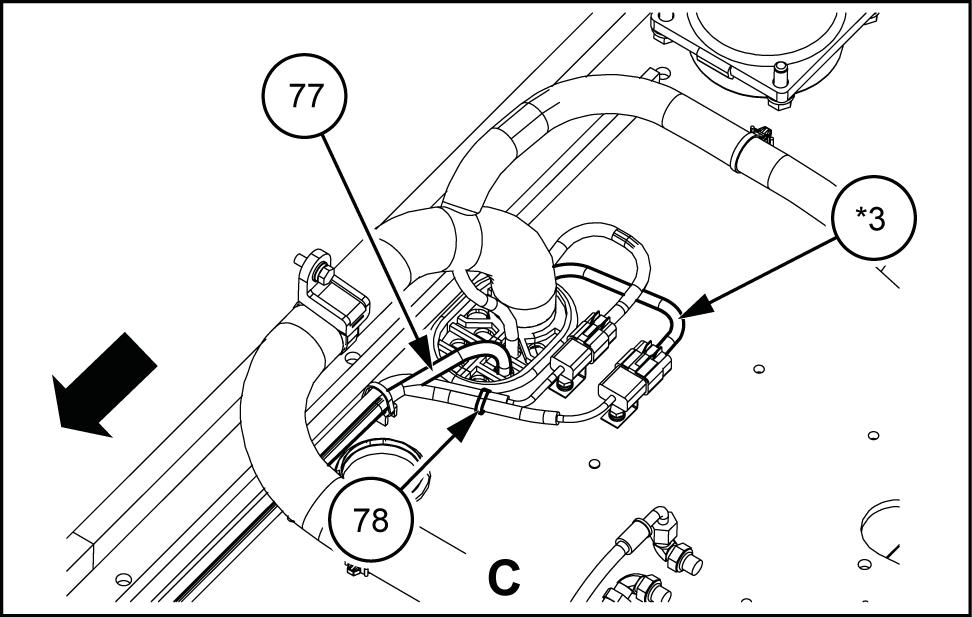

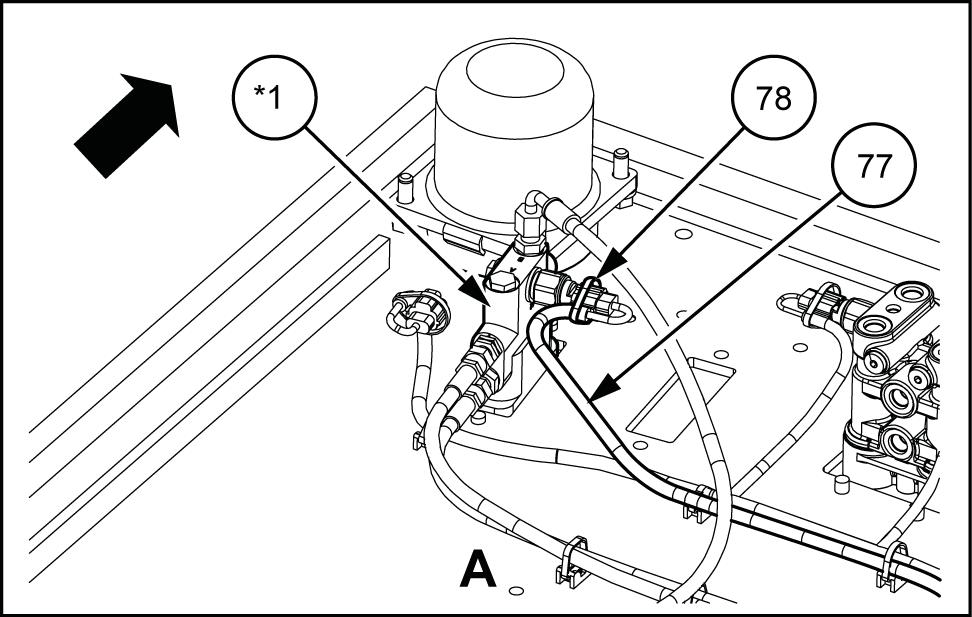

Conecte mazo cables (77) opción (pedal) y válvula control remoto (*1) y fíjelos con brida (78)

SMIL15CEX2501AB 3

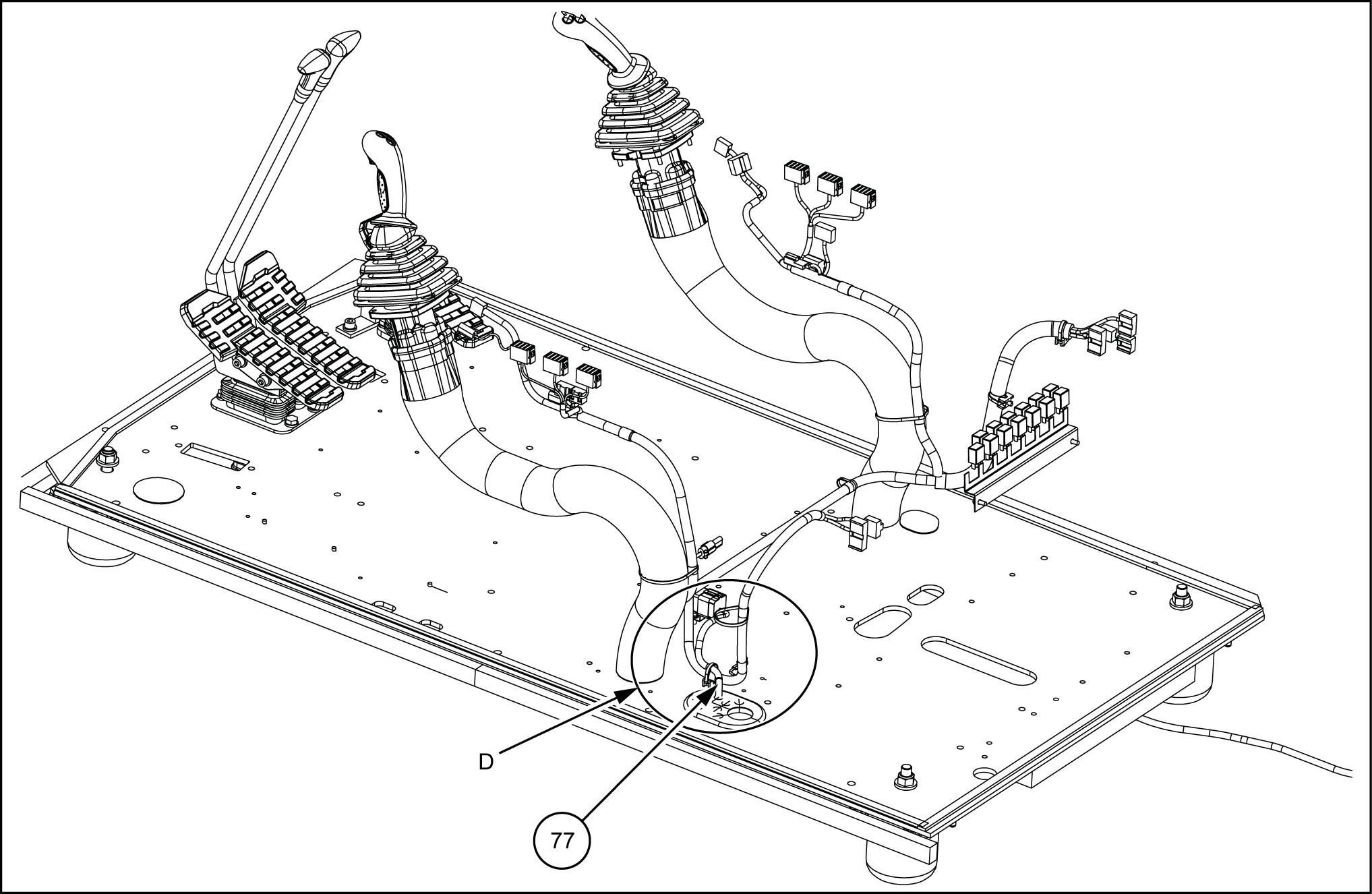

Dirija mazo cables (77) opción (pedal) tal y como muestra

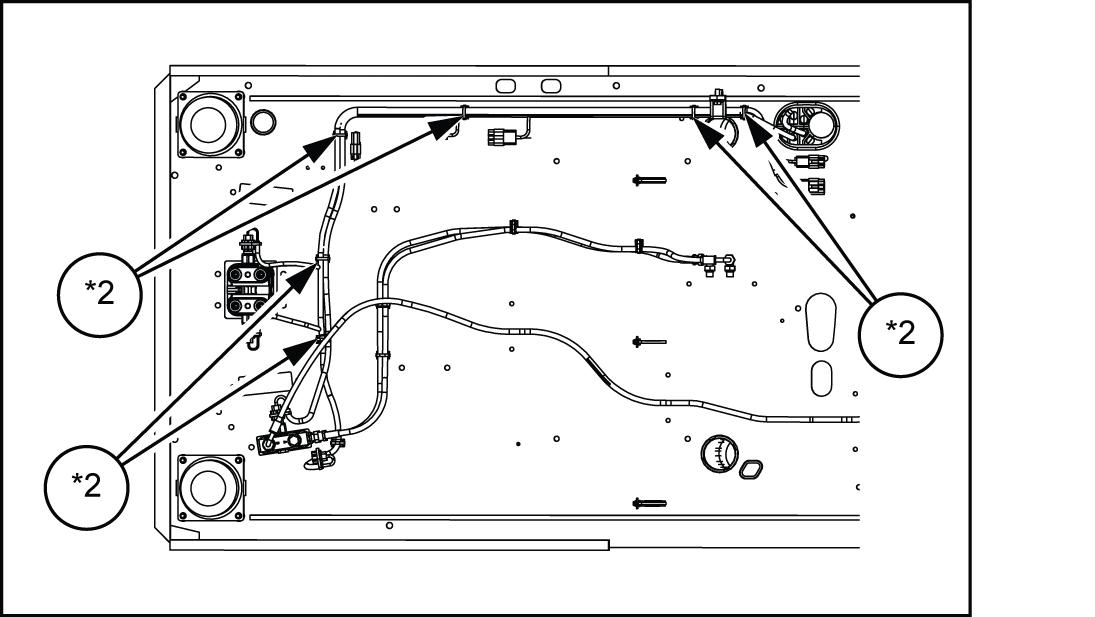

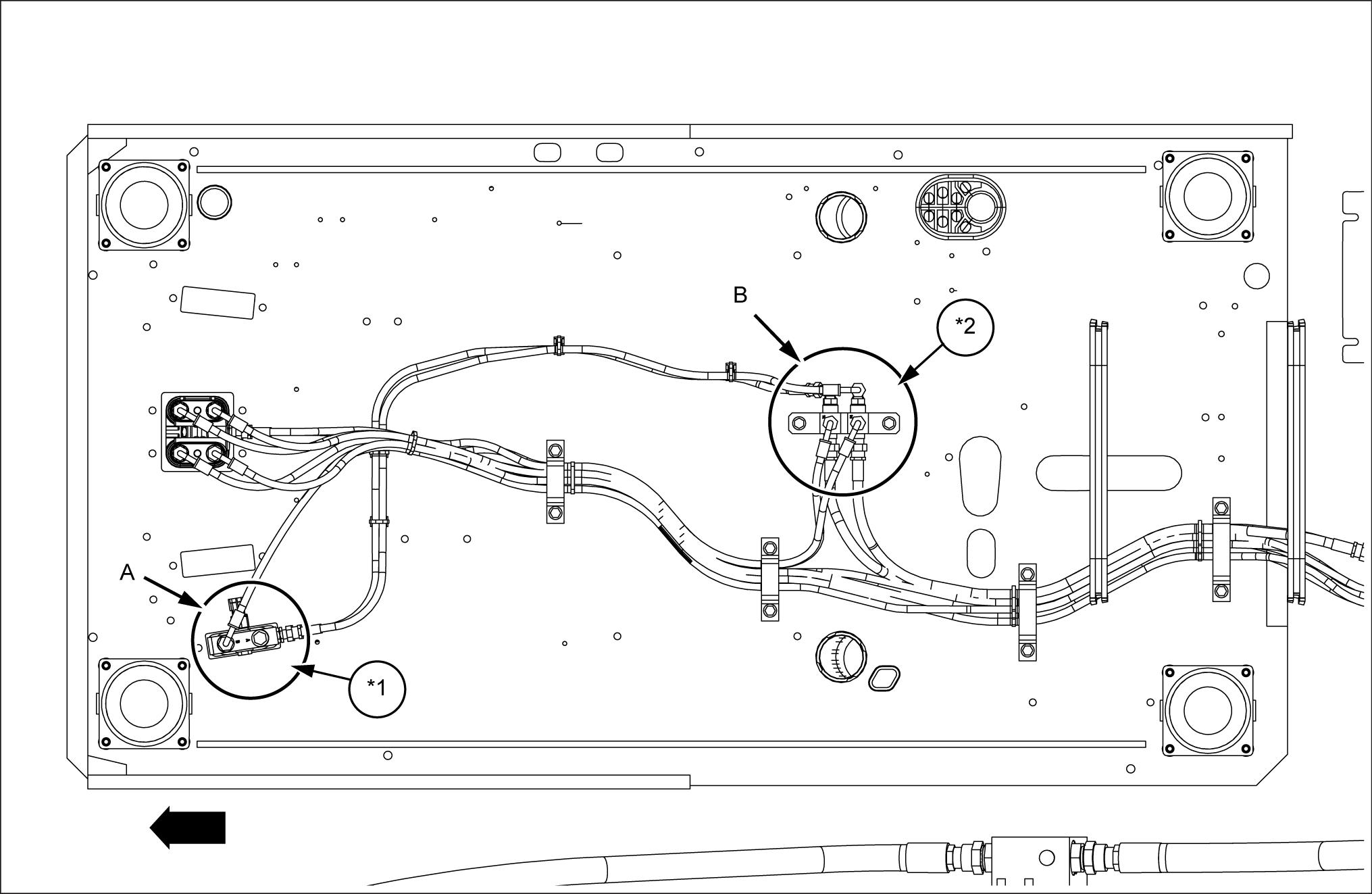

Fije mazo cables (77) opción (pedal) seis posiciones con seis bridas (*2)

SMIL14II01025AB 4

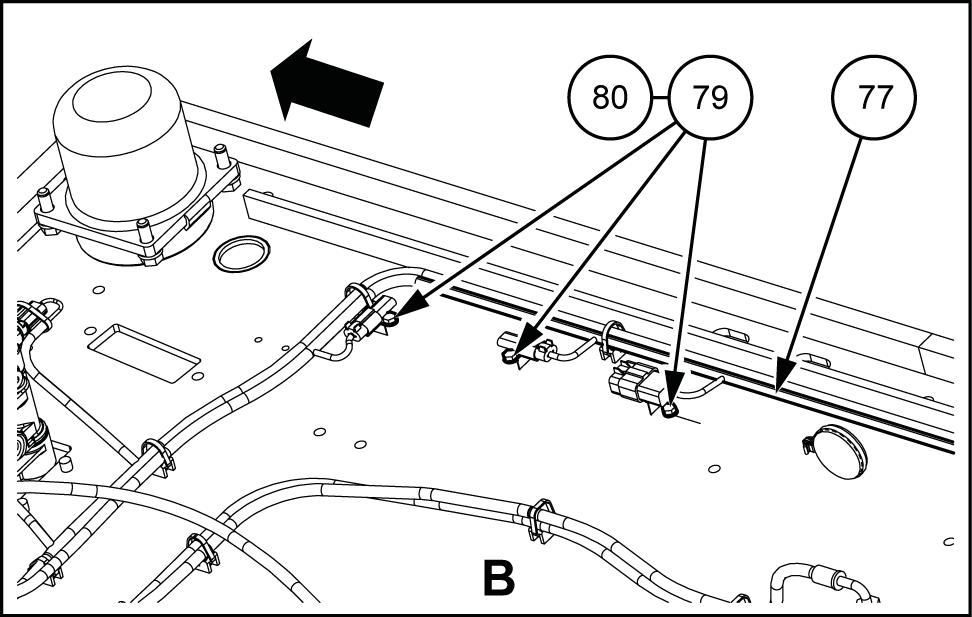

Fije los tres acoplamientos mazo cables (77) opción (pedal) con una presilla (79) cada uno y perno (80) cada uno.

SMIL15CEX2502AB 5

Conecte conector patillas) del mazo cables (77) opción (pedal) mazo cables principal del bastidor (*3) y fíjelo con brida (78)

Extienda mazo cables (77) opción (pedal) hacia lado del suelo debajo

Conecte conector (16 patillas) del mazo cables (77) opción (pedal) mazo cables principal cabina y fíjelo con brida (78)

Instalación del sensor indicador del depósito (aviso obstrucción del filtro)

SMIL15CEX2505FB 1

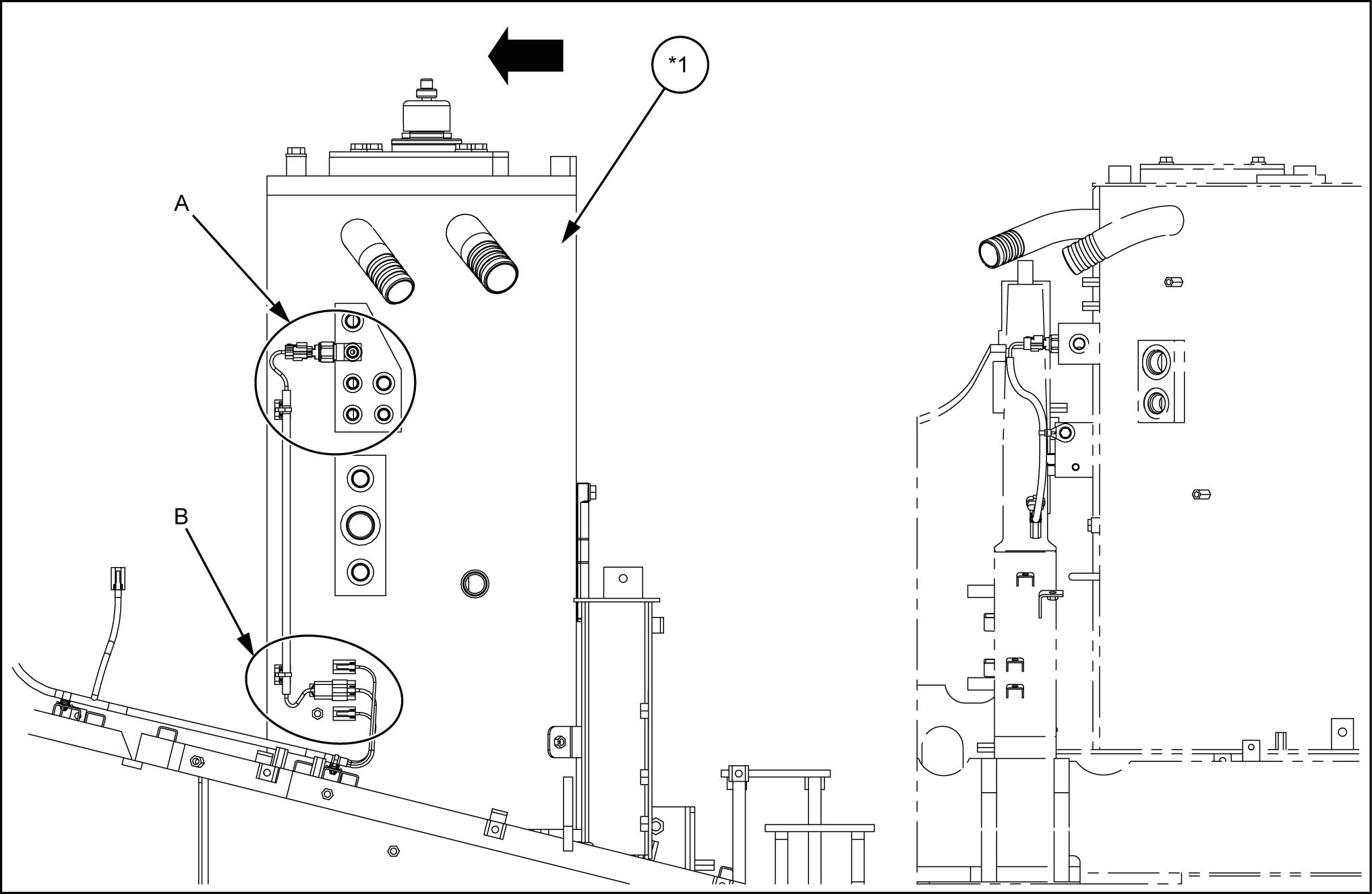

Extraiga codo y los conductos piloto P y T del tor del depósito aceite hidráulico (*1) y , a monte racor T (64)

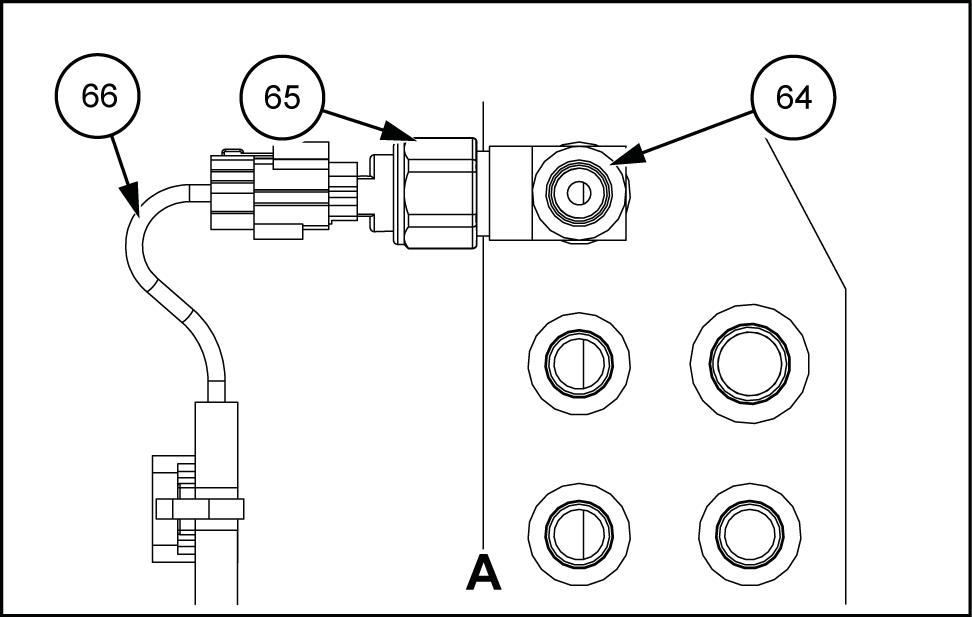

Instale sensor presión (65) racor T (64)

Conecte mazo cables del sensor (66) sensor presión (65)

Conecte mazo cables del sensor (66) mazo cables principal del bastidor (*4)

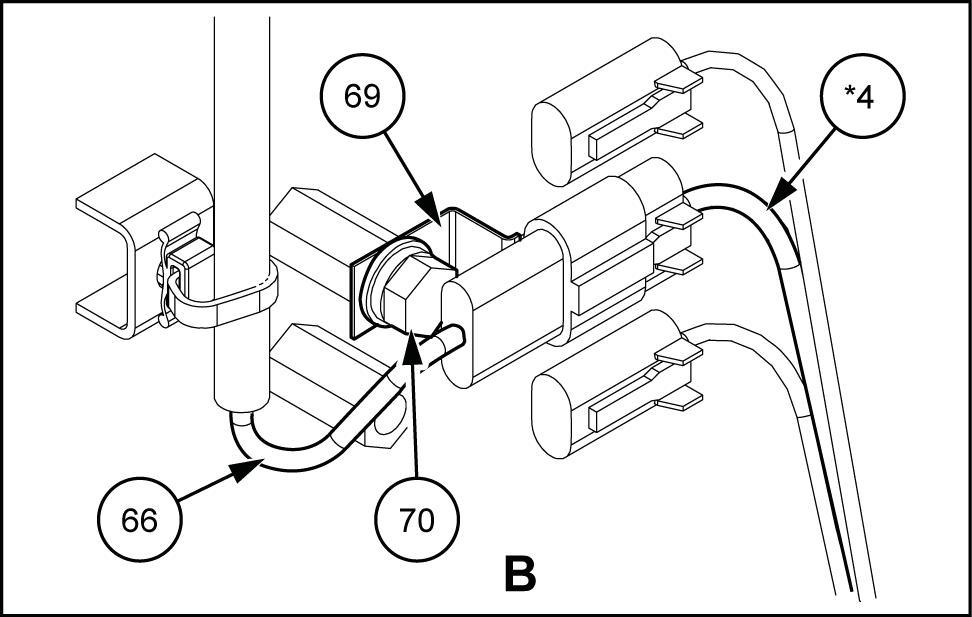

Sujete mazo cables del sensor (66) con perno especial (70) y grapa (69)

Conecte mazo cables del sensor (66) sensor presión (65)
