ASSEMBLAGE KIT PEDALE CIRCUIT MARTEAU

Pose des conduites flèche

Ensembles conduites (91) (95)

Placez conduite (gauche) (91) sur

SMIL15CEX2830AB 2

Serrer conduite (gauche) (91) à deux placements moyen deux colliers serrage (86) , puis fixer à deux vis à rondelle (*1) .

• Fixer collier serrage (86) à 250 ( ) arrière conduite (gauche) (91)

Mettez place bouchon (94) sur conduite pée (gauche) (91)

SMIL15CEX2468AB 3

Serrer conduite (gauche) (91) moyen deux colliers serrage (87) , puis fixer moyen deux vis à rondelle (*2)

• Fixez collier serrage (87) à ( 1 ) avant conduite (gauche) (91) .

Posez conduite (droite) (95) même façon que conduite (gauche) (91)

Ensembles conduites (92) (96)

Positionnez conduite équipée (gauche) (92)

Fixer conduite (gauche) (92) à collier pour tuyau (89) deux vis à rondelle (88)

• Fixez collier serrage (89) à 1 ( 4.3 ) avant conduite (gauche) (92)

Placez joint torique (93) sur arrière conduite (gauche) (92) , puis raccordez l'ensemble conduite (gauche) (91)

SMIL15CEX2472AB

SMIL15CEX2473AB 8

Placer joint torique (101) sur avant conduite équipée (gauche) (92) , puis mettre place bouchon (100)

SMIL15CEX2474AB 9

Posez conduite (droite) (95) même façon que conduite (gauche) (91)

Mise place conduite supérieure principale

Pose conduite supérieure principale (côté gauche)

Mettre place support (30) sur châssis à quatre vis à rondelle (31)

Poser clapet décharge (32) sur support (30) moyen des deux vis à rondelle (31)

• Réglez pression définie pour clapet décharge (32) fonction type utilisé.

Poser flexible (28) sur A pet décharge (32)

Placez joint torique (29) sur flexible (28) branchez flexible hydraulique (34) .

Placer joint torique (29) sur flexible hydraulique (34) raccorder à conduite (gauche) (*3) SMIL15CEX2478BB

Poser flexible (28) sur B pet décharge (32)

Placez joint torique (29) sur flexible (28) mettez place flexible hydraulique (24)

Placer joint torique (25) sur distributeur (*1) , puis monter flexible hydraulique (24) à deux brides fendues (26) quatre boulons à tête creuse hexagonale (27)

Pose conduite supérieure principale (côté droit)

Mettre place support (38) sur châssis à quatre vis à rondelle (31)

Mettre place collecteur (35) sur support (38) à deux vis à rondelle (31) Mettre place flexible (28) sur côté ensemble conduite (droit) (35) collecteur (*4)

Placer joint torique (29) sur flexible (28) brancher flexible hydraulique (34)

Placer joint torique (29) sur flexible hydraulique (34) raccorder à conduite (*4)

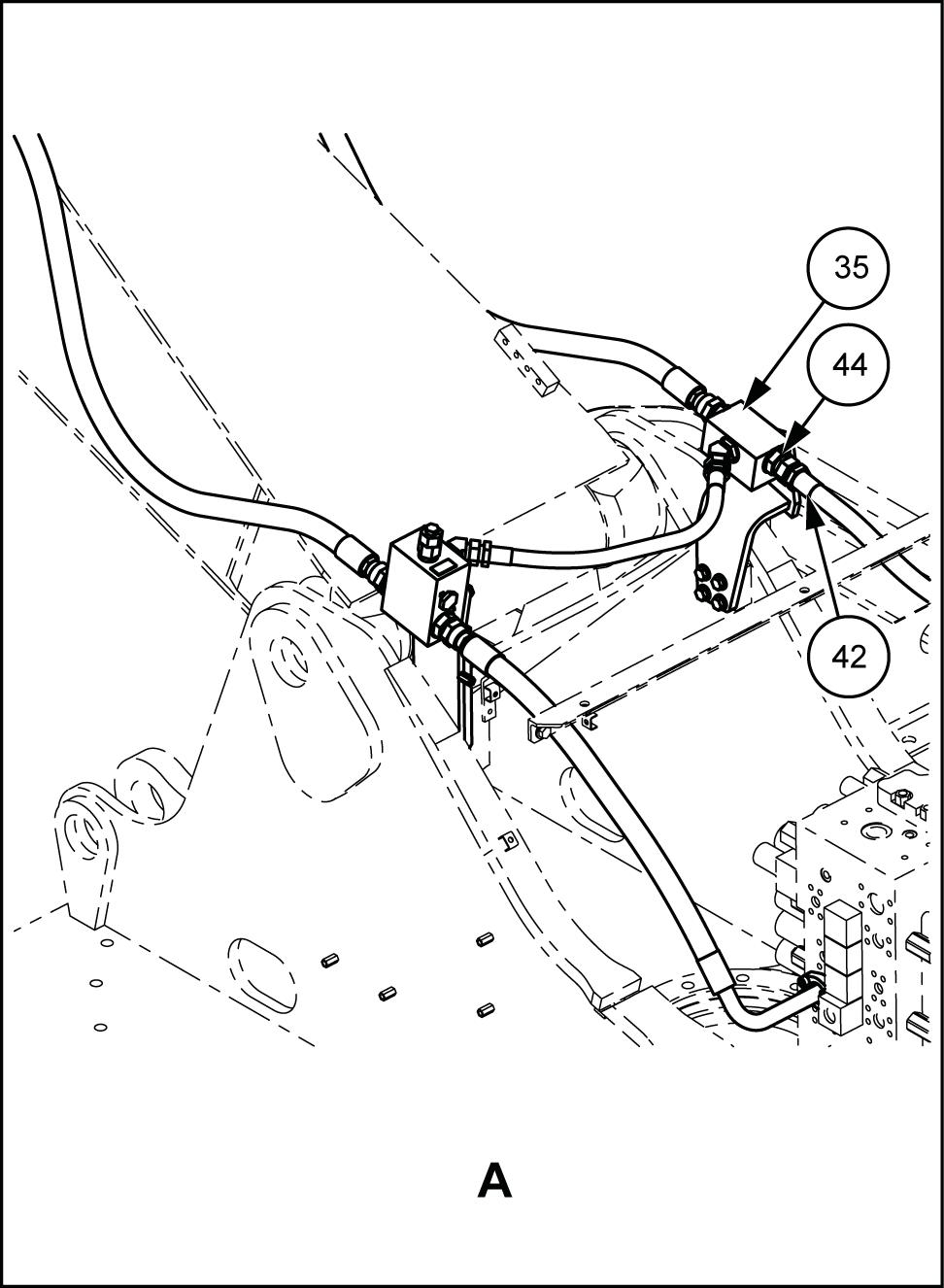

Poser coude (44) sur réservoir hydraulique lecteur (35) , côté (*2)

Connectez flexible hydraulique (42) coude (44)

SMIL15CEX2484BB

Poser coude (43) sur réservoir hydraulique (*2)

Connectez flexible hydraulique (42) coude (43) SMIL15CEX2485BB

Mettre place coude (41) sur T pape décharge (32)

Poser coude (41) sur côté clapet décharge collecteur (35)

Connecter T clapet décharge (32) côté clapet décharge (35) collecteur moyen flexible hydraulique (40)

Installation distributeur service (distributeur auxiliaire)

Smil14ii01007f A 1

Déposer tapis sol cabine.

Installer distributeur auxiliaire (4) sur section avant droite plancher avec 2 vis Sems (5)

Installer support pédale droite option (6) sur distributeur auxiliaire (4) avec les 2 vis à tête creuse hexagonale (8) 2 rondelles haute résistance (9)

Placer levier verrouillage (17) ressort compression (18) sur support verrouillage (14) , puis les fixer à haute résistance (19) rondelle plate (20)

Installer levier verrouillage (17) sur fente support pédale droite option (6) , puis installer support verrouillage (14) sur plancher avec les 2 vis à tête creuse hexagonale (15) les 2 rondelles haute résistance (16)

Installer support pédale droite option (7) pédale option (10) avec 2 vis à tête creuse hexagonale 2 rondelles haute résistance (12)

Recouvrir pédale option (10) avec couvercle plastique (21) .

Installation conduite pilotage distributeur service (distributeur auxiliaire)

SMIL15CEX3034FB 1

Ensemble flexible *2. Collecteur Code *3. Distributeur *1. Distributeur auxiliaire *4. Réservoir hydraulique

Posez flexible (48) sur T tributeur auxiliaire (*1)

Mettez place coude (58) sur teur (*2) .

Raccorder distributeur auxiliaire (*1) T collecteur (*2) avec flexible (51)

Mettre place bouchon (49) sur teur auxiliaire (*1)

Posez graisseur avec filtre (47) sur P distributeur auxiliaire (*1) .

Mettez place coude (58) sur teur (*2)

Raccorder distributeur auxiliaire (*1) P collecteur (*2) avec flexible (51)

SMIL15CEX2493AB 6

SMIL15CEX3036AB 7

Mettre place bouchon (49) sur teur auxiliaire (*1) A

Poser flexible (48) sur A tributeur auxiliaire (*1)

SMIL15CEX2495AB 8

Poser coude (53) sur pa2 distributeur (*3) . Raccorder B distributeur auxiliaire (*1) pa2 distributeur (*3) avec flexible (51) (Y1).

Gauche

Poser coude (54) sur pb2 distributeur (*3)

Poser flexible (48) sur (*4) réservoir Raccorder pb2 distributeur (*3) (*4) réservoir hydraulique avec flexible (52) SMIL15CEX3037AB

Fixer les ensembles flexibles (51) (P5) (51) (T5) provenance distributeur auxiliaire (*1) avec quatre colliers montage (59) , quatre vis cruciformes à tête large (60) quatre bracelets (61)

• Serrer flexible (51) (Y1) avec ligne commande pilotage. Poser capteur pression (50) sur distributeur auxiliaire (*1)

Fixer flexible moyen quatre celets (55) SMIL15CEX3038BB

Fixer flexible moyen trois bracelets (55)

• kit contient adaptateur flexible (48) plémentaire. SMIL15CEX3039AB

Installation faisceau distributeur service (distributeur auxiliaire)

SMIL15CEX2499FB 1

SMIL15CEX2500FB 2

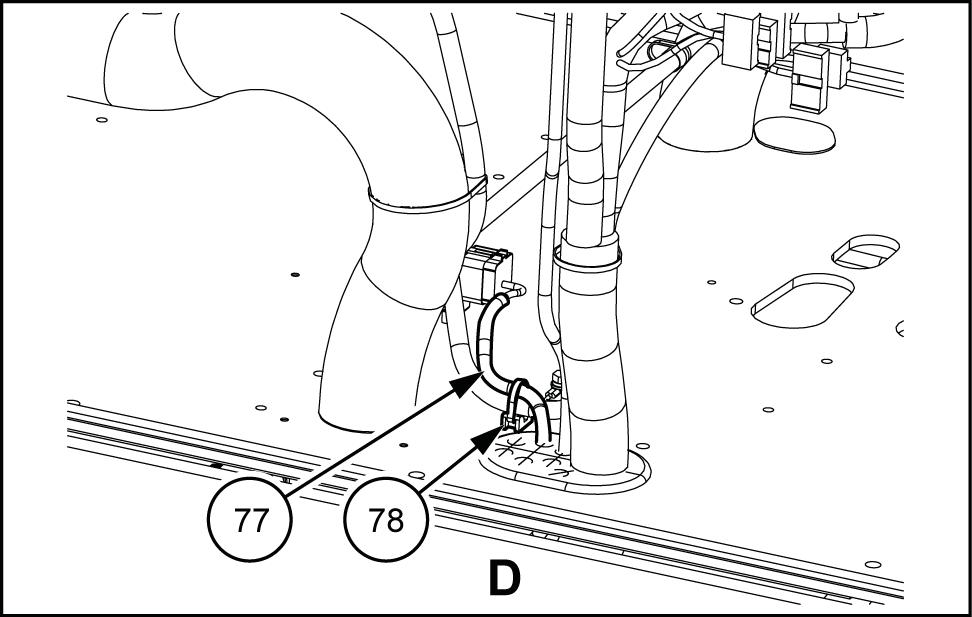

Brancher faisceau électrique (pédale) (77) distributeur auxiliaire (*1) , puis serrer à bracelet (78)

SMIL15CEX2501AB 3

Acheminer faisceau (pédale) (77) comme illustré sur

Fixer faisceau (pédale) (77) à six cements avec six bracelets (*2)

SMIL14II01025AB 4

Fixer les trois raccords faisceau (pédale) (77) utilisant pour chacun collier (79) une vis (80) .

SMIL15CEX2502AB 5

Brancher connecteur faisceau (pédale) (77) broches) sur faisceau principal châssis (*3) serrer moyen bracelet (78)

Déployer faisceau (pédale) (77) côté cher depuis dessous

Brancher connecteur faisceau (pédale) (77) (16 broches) sur faisceau principal cabine serrer moyen bracelet (78)

Installation capteur témoin réservoir (avertissement colmatage filtre)

SMIL15CEX2505FB 1

Déposer coude les conduites pilotage P T collecteur réservoir hydraulique (*1) , puis installer pièce T (64)

Installez capteur pression (65) sur raccord T (64)

Brancher faisceau électrique capteur (66) sur capteur pression (65)

Raccorder faisceau câblage capteur (66) faisceau câblage principal châssis (*4) Fixer faisceau électrique capteur (66) avec vis spéciale (70) (69)

Brancher faisceau électrique capteur (66) sur capteur pression (65)
