PRIORITÄTSVENTIL FÜR GEFEDERTE VORDERACHSE........................................................................................E1
from Class Arion 630-610 C Diagnose Kapitel E –HYDRAULIK HECKKRAFTHEBER STEUERVENTILE LENKUNG Reparatur h
Hydraulik 60 l/Min

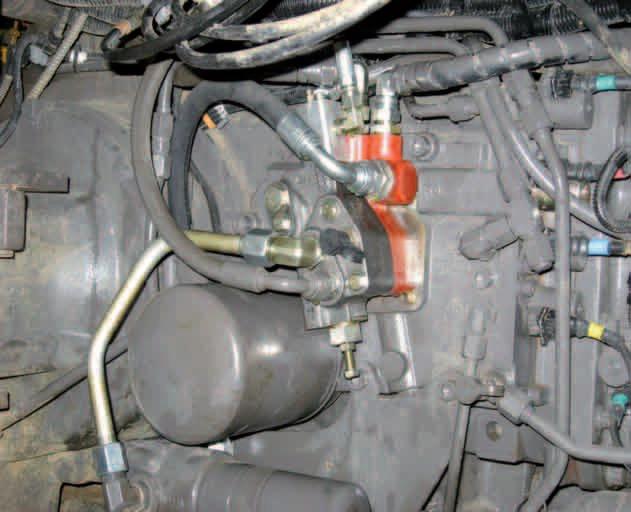

Prioritätsventil für gefederte Vorderachse
9055 9055
H
394msm96
Bezeichnung
1013 Ansaugkopf150 µ. 1027 HD-Filter 15 Mikron. 2018 15 cm³ Pumpe. 2076 10 cm³ Pumpe. 2027 19 cm³ Pumpe. 6042 Bremsventil. 7006 Druckbegrenzer 195 bar. 7029 Druckbegrenzer des Niederdruckkreises. 7060 Rückschlagventil(Bremse). 7136 Schmier-/Speisedruckbegrenzer. 7150 Kraftheber-Stoßventil. 7156 Druckbegrenzer Kühlkreis. 9010 Steuerdruckabnahme. 9055 Druckabnahme Hochdruck. Y1 Magnetventil (MV) 4-Radantrieb. Y105 Magnetventil Differentialsperre(n).
9010 9010 9010
Bild 11
Y325 Magnetventil Heckzapfwelle. Y336 Magnetventil Kraftheber anheben. Y337 Magnetventil Kraftheber absenken. Y338 Magnetventil Zapfwellenbremse. Z184 Druckkontakt Getriebesteuerkreis. A Versorgungsleitung Lenkgehäuse. C Versorgungsleitung Nutzabnehmer 20 bar. E Austritt zum Kühlkörper. F Leitung zur Schmierung wenn der Kühler verstopft ist. G Schmierung Hinterachse (Bremse, Gehäuse, ZW-Kupplung). H Prioritätsventil für gefederte Vorderachse. I Versorgung des Kraftheberzylinders. J Versorgung des Kraftheberventils vom Verteilerblock. K Leitung zum Kraftheberstoßventil.
