ANORDNUNG AM RECHTEN HYDRAULIKDECKEL..................................................................................................E1

Hydraulik 98 l/Min

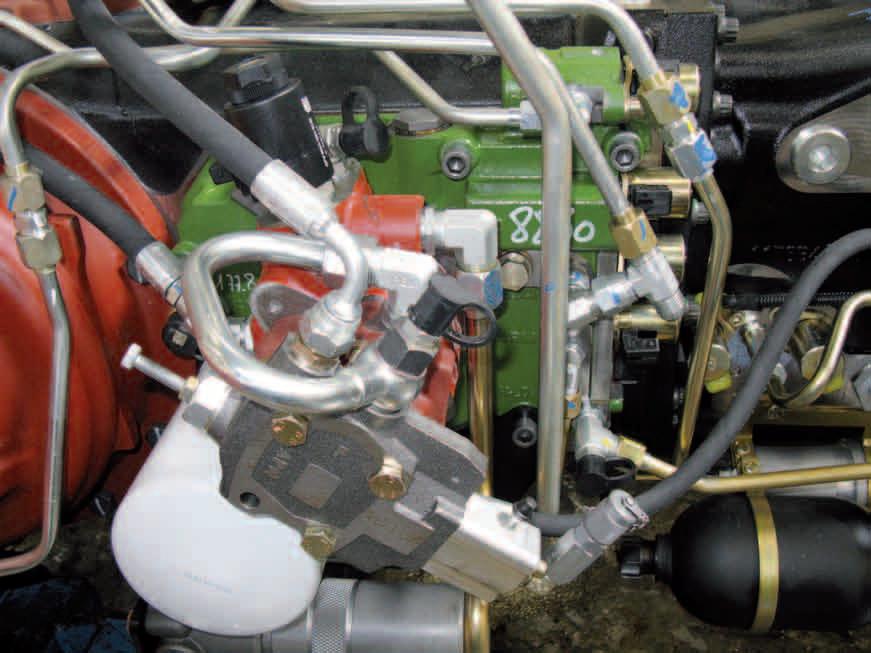

Anordnung am rechten Hydraulikdeckel

Z183Z183Z183 9055a 9055a 9055a

Y182Y182Y1 7006a 7006a 7006a

9055b 9055b 9055b

9010 9010 9010 Y338Y338 338

Y325Y325 25

Y105 Y105 Y105

Y1 Y1 Y1

6042 6042 6042

7006b 7006b 10131013101

394msm0w

Bezeichnung

1013 Ansaugkopf150 µ. 1027 HD-Filter 15 Mikron. 5016 Akkumulator Betriebsbremse. 6042 Bremsventil. 7006a Druckbegrenzer 195 bar der 19-cm³-Pumpe. 7006b Druckbegrenzer 195 bar der 14-cm³-Pumpe. 9010 Steuerdruckabnahme. 9055a Druckabnahme Hochdruck(14 cm³ Pumpe). 9055b Druckabnahme Hochdruck(19-cm³-Pumpe oder gekoppelte 14-cm³ und 19-cm³-Pumpen).

1027 1027 1027 M

5016 5016 5016

Bild 24
