TYRE LIFT HYDRO + mechanical

Istruzioni di montaggio – versione meccanica.

Elementi di montaggio

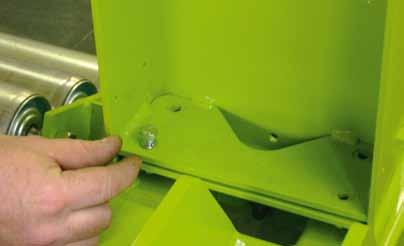

Prelevare l'unità base premontata ed i singoli componenti dall'apposito alloggiamento e verificarne l'integrità in base alla distinta allegata. 2. Avvitare l'unità di trasmissione con 4 x viti 11 e 4 x rondelle elastiche 14 sulla lamiera flangiata.

3. Tendere leggermente la catena a rulli con il rullo tenditore.

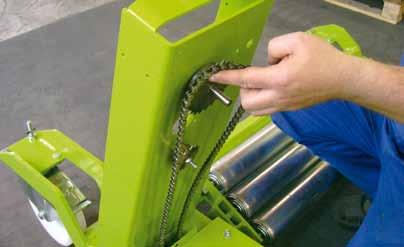

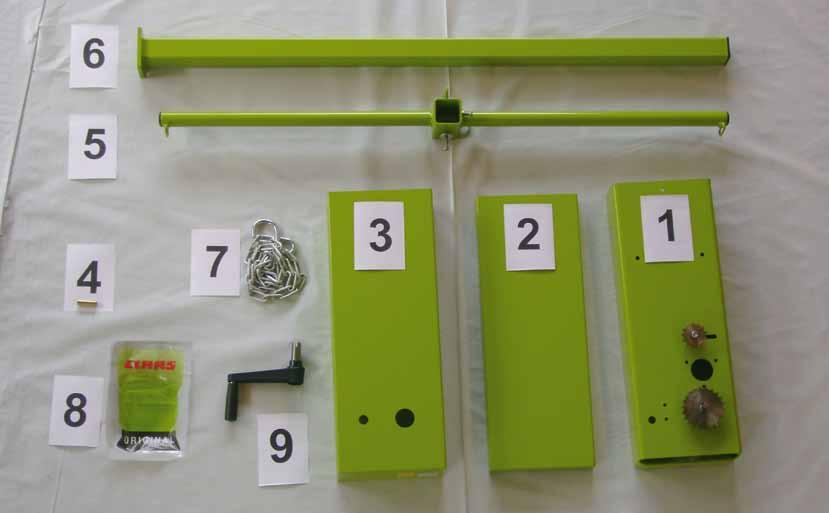

1 1 x unità di trasmissione 2 1 x cofano posteriore 3 1 x cofano anteriore 4 1 x tubetto distanziale 5 1 x longherone 6 1 x saetta 7 1 x catena di sostegno per cerchione 8 1 x cinghia di fissaggio per pneumatici 9 1 x manovella 1,2 mm 10 8 x viti DIN 933 M 6 x 12 (senza illustrazione) 11 8 x viti DIN 933 M 8 x 30 (senza illustrazione) 12 1 x viti DIN 933 M 8 x 60 (senza illustrazione) 13 8 x rondelle ad U DIN 125 A 6 (senza illustrazione) 14 8 x rondelle elastiche DIN 127 A 8 (senza illustrazione) 15 1 x dadi di arresto DIN 985 M 8 (senza illustrazione) 1. Applicare la catena a rulli premontata, come da illustrazione, sul rocchetto catena dell'unità di trasmissione 1.

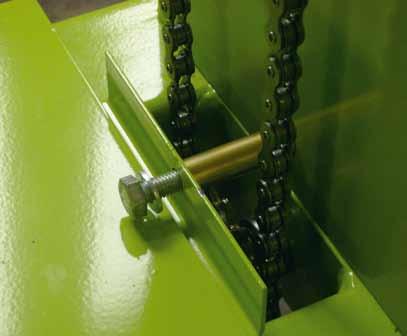

4. Fissare la lamiera scorrevole, con il tubetto distanziale 4, la vite 12 e i dadi di arresto 15, sull'unità di trasmissione 1.

5. Fissare il cofano 2, con 4 x viti 10 e 4 x rondelle ad U 13, sul retro dell'unità di trasmissione 1.

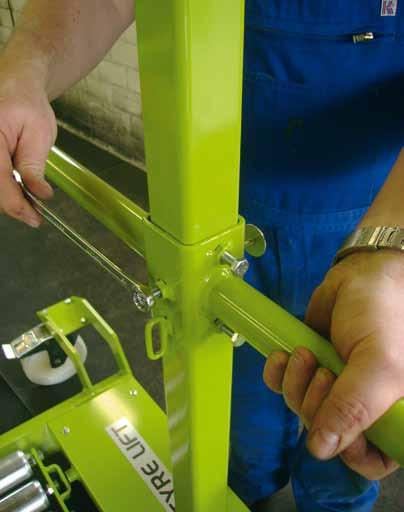

6. Condurre il cofano 3 sopra la trasmissione a catena e fissarlo, con 4 x viti 10 e 4 x rondelle ad U 13, sull'unità di trasmissione 1. 8. Fissare il longherone 5 sul fermaglio a croce, all'incirca sul terzo più in alto del pneumatico da smontare o da montare (2 x maglie di catena sono rivolte in basso) ed assicurarlo con le viti di fermo.

9. Applicare la catena di sostegno per cerchione 7, la cinghia di fissaggio 8 per pneumatici e la manovella 9.
