Zaczep transportowy (rama z lewej/prawej strony z tyłu

3.6 Kabina operatora

Wskazówki bezpieczeństwa - wchodzenie i opuszczanie kabiny

• Przed wejściem oczyścić uchwyty, stopnie i obuwie z oleju, tłuszczu, ziemi, śniegu i lodu • Przy wsiadaniu używać wyłącznie przewidzianych do tego celu stopni, platform i uchwytów • Przy wsiadaniu i wysiadaniu twarz kierować w stronę pojazdu

Wskazówka bezpieczeństwa – szyba boczna prawa

Rys. 44: Niebezpieczeństwo - uszkodzona szyba boczna Prawa szyba boczna (kabina operatora) jest elementem bezpieczeństwa i jej wymiana jest konieczna nawet w przypadku niewielkiego uszkodzenia.

Niebezpieczeństwo!

Aby nie narażać się na niebezpieczeństwo zgniecenia i wypadku, pojazdu nie uruchamiać przy uszkodzonej prawej szybie bocznej lub natychmiast zatrzymać!

☞ Ładowarkę ostrożnie opuścić na podłoże, z bezpiecznym odstępem ➥ – patrz Obsługa ładowarki teleskopowej na stronie 3-60 ☞ Wyłączyć silnik wysokoprężny i wyjąć kluczyk ze stacyjki. ☞ Uruchomić hamulec postojowy (hamulec ręczny). ☞ Wymianę szyby bocznej przeprowadzać w autoryzowanym warsztacie

Blokowanie i odblokowywanie drzwi kabiny

A

B

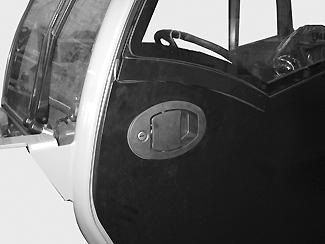

Rys. 45: Otwieranie i blokowanie drzwi kabiny

Niebezpieczeństwo!

Aby nie narażać się na niebezpieczeństwo wypadku, górne i dolne drzwi kabiny muszą być podczas jazdy należycie zablokowane! ☞ Górne drzwi kabiny zablokować drzwiami dolnymi lub zabezpieczyć w zatrzasku przy kabinie ☞ Zablokować dolne drzwi kabiny

☞ Zewnątrz: uchwyt A pociągnąć na zewnątrz ☞ Wewnątrz: automat do otwierania drzwi B nacisnąć w górę Otwieranie górnych drzwi kabiny (szyba boczna) – patrz Otwieranie i wyciąganie górnych drzwi kabiny na stronie 3-14

Wskazówka!

Regularnie smarować blokadę drzwi.
