Ballenwickler abnehmen
K
P
O 4
5 Den Ballendreher von der Presse mit Ballenwickler abnehmen
Hinweis!
Für die Bewegung der schweren Teile wird der Einsatz eines Flaschenzugs empfohlen.
–Den Traktormotor einschalten. –Den Wickeltisch absenken: • Das 3-Wege-Ventil auf die Position II stellen (siehe Hinweise auf dem Aufkleber). • Den Notausschalter (K) zur Entriegelung des
Ballenwicklers aus der Sicherheitsposition drehen. • Die Taste "Auf/Ab des Wickeltischs" (P) am

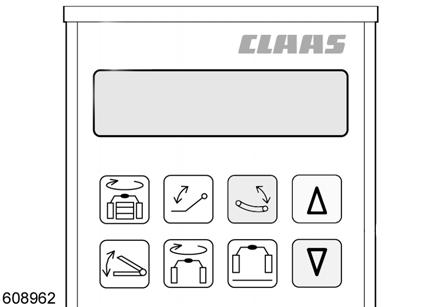

Steuerkasten Uniwrap betätigen: dadurch wird die Funktion "Auf/Ab des Wickeltischs" aktiviert. • Zum Absenken des Wickeltischs die Taste (O) betätigen, bis sich der Ballendreher aus den
Haltern löst.
Gefahr!
Lebensgefahr! Ein plötzliches Absenken des Ballendrehers kann schwerwiegende Verletzungen verursachen. ☞Beim Einschalten des Ballendrehers am
Steuerkasten darf sich niemand im
Schwenkbereich des Ballendrehers aufhalten.
• Zum Blockieren und Sichern des Ballenwicklers den Notausschalter betätigen. –Den Traktormotor ausschalten. –Den Zündschlüssel abziehen. (Abb.5,6)
R
V C Q
W
V
W

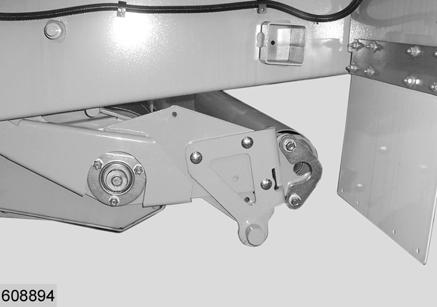

–Den Ballendreher (C) aus dem rechten (Q) und linken (R) Halter abnehmen. (Abb.6)

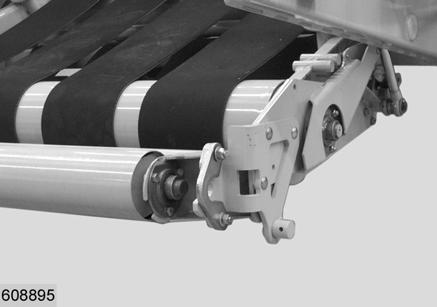

–Die Bügel (V) nach unten schwenken. –Die Bügel (V) mit den Originalschrauben (W) in ihrer Position sichern. Anzugsmoment: 83,5 Nm
(Abb.7)
