Turvakiinnikkeiden lukitus

8

F

9

• Paina hätäpysäytyspainiketta, jotta voit lukita paalain-käärijän paikalleen ja varmistaa sen turvallisuuden.

Huom!

Tässä vaiheessa paalinkääntäjä on välikuljetusasennossa, kuten kuvassa 8: pöytä on lukittu hydraulisesti tähän asentoon.

Vaara!

Paalinkääntäjän vauriot. ☞Älä siirrä paalainta, kun paalinkääntäjä on välikuljetusasennossa.

–Pysäytä traktorin moottori. –Poista virta-avain. (Kuva6,7,8)

Turvakiinnikkeiden lukitus

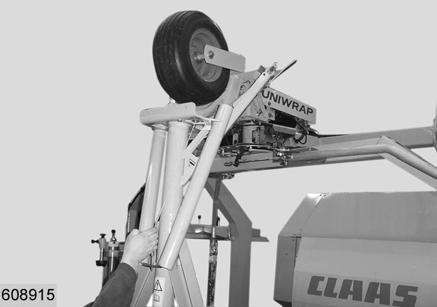

–Työnnä paalinkääntäjä käsin varoen kiinnikettä(F) kohden, jotta voit kohdistaa turvakiinnikkeiden lukitukset ja varmistaa tapin lukkiutumisen.

Paalinkääntäjä ja käärintävarsien hidastimen vaihdelaatikko eivät koskaan saa koskettaa toisiaan.

Vaara!

Hengenvaara. Paalinkääntäjän tapaturmainen putoaminen voi aiheuttaa vakavia vammoja. ☞Varmista, että hätäpysäytyskytkin on varmuusasennossa ennen paalinkääntäjän käsittelyä. ☞Varmista, että moottori on sammutettu ja virta-avain on poistettu.

(Kuva9)

L

M

N

M

N L

J 10

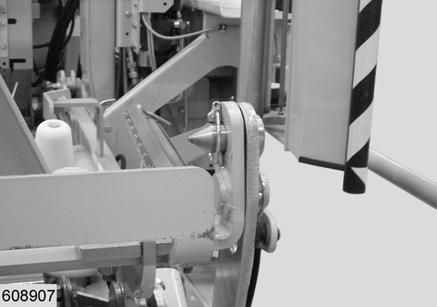

–Lukitse vasemman- ja oikeanpuoleiset rajoitinlatat(N) lukitustapeilla(M) ja jousisokilla(L).

Vaara!

Paalinkääntäjän vauriot. ☞Älä siirrä paalain-käärijää, kun paalinkääntäjää ei ole kytketty varmuusasentoon.

(Kuva10,11)

Lukitus kuljetusta varten

–Vedä kaapelista tai kahvasta(J) työntäen samalla paalinkääntäjää käsin kiinnikettä kohden, jotta paalinkääntäjän lukitustappi lukittuu kiinnityskoukkuun. (Kuva12)

11

12
