Pick-up

16

1 2 3 4 5 6

15 14 13 12

11 10 9 8 7 4

5 SILIERSCHNEIDWERK (ZUSATZAUSRÜSTUNG)

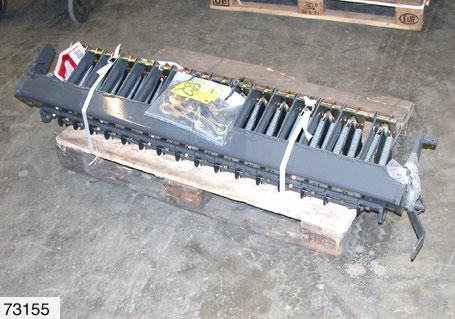

Lieferumfang anhand des Lieferscheins überprüfen. Verzurrung des Silierschneidwerks öffnen, Drehstab für die Einhebelbedienung(16) und Beipack von der Palette nehmen. (Abb.4)

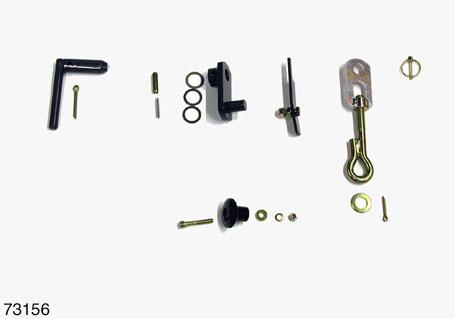

Beipack

1 Verbundspannstift 1x 10x40 + 6x40 2 Scheibe 3x 3 Hebel 1x 4 Sperrklinke kpl. 1x 5 Zugstange kpl. 2x 6 Klappfederstecker 2x 7 Splint 2x 5x32 8 Scheibe 2x ø21 9 Mutter 1x M8 10 Scheibe 1x 8,4 11 Schraube 1x M8x50 12 Scheibe 1x B8 13 Kurbelknopf 1x 14 Splint 2x 6,3x50 15 Steckbolzen 2x

Ohne Abbildung 16 Drehstange Einhebelbedienung

(Abb.5)

Silierschneidwerk einbauen

Gefahr!

Arbeiten am Ladewagen grundsätzlich nur bei abgestelltem Antrieb und stillstehendem Motor vornehmen! –Motor stillsetzen. –Zündschlüssel abziehen. Arbeiten unter dem Ladewagen nur bei sicherer Abstützung durchführen! –Ladewagen mit geeigneten Abstützelementen sichern.
