Einbau

Einbau

–Falls zuvor ausgebaut, die beiden neuen Buchsen (4) und (8) mit dem vorgegebenen Spezialwerkzeug am Achsbaum (5) einbauen.

–Falls zuvor ausgebaut, die beiden neuen Buchsen (1) und (2) am Kniestück (3) und die beiden neuen Buchsen (12) und (13) am Kniestück (11) einbauen.

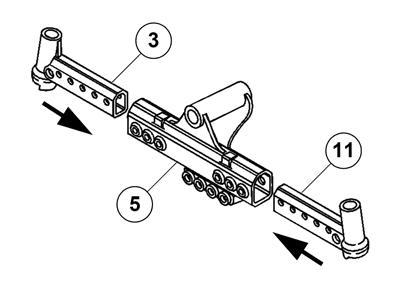

–Die beiden Kniestücke (3) und (11) am Achsgehäuse (5) einbauen. –Die Außenlänge der beiden Kniestücke einstellen.

Abb.60

Abb.61

Abb.62

–Nur falls zuvor ausgebaut, die Splinte (10) in die vier Sicherungsstifte (9) einfügen. –Die vier Sicherungsstifte (9) in die gewählten Löcher einfügen und an jedem Stift die jeweilige Scheibe (7) und Mutter (6) einbauen. –Die Muttern (6) mit dem vorgeschriebenen Anzugsmoment anziehen. –Siehe: Dichtmittel und Anzugsmomente.

Abb.63
