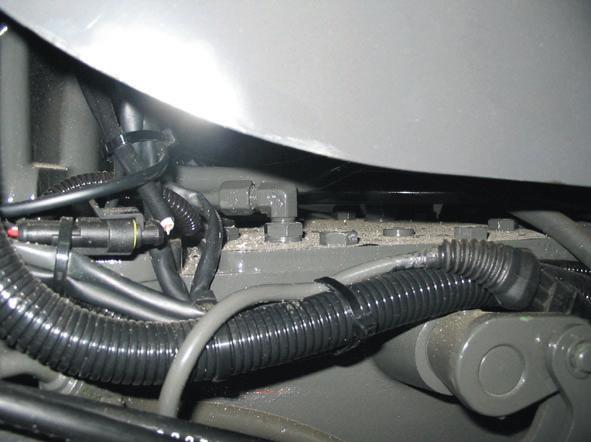

Getriebeöldruckgeber

Niederdruckkreislauf für Schmierung lastschaltbare Wendeschaltung

Lufttransferpumpe

3 5

6

1

398vfm38

2

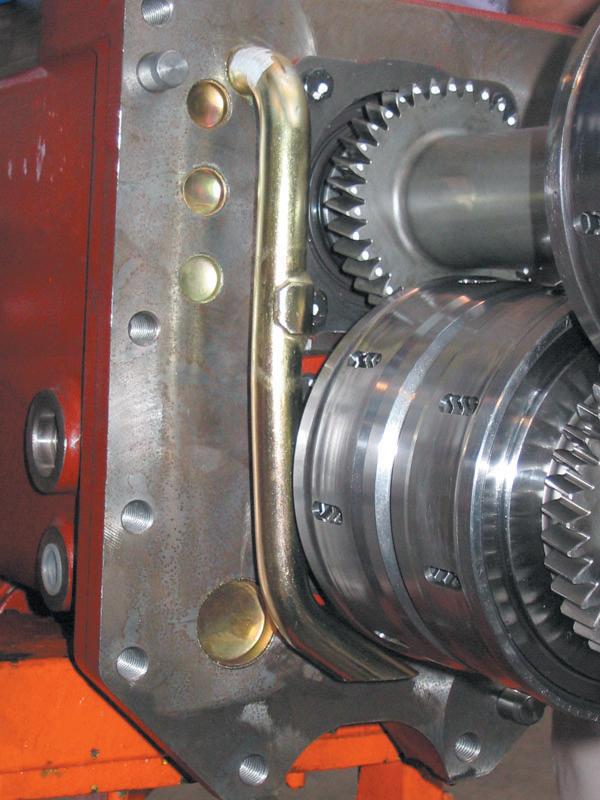

Legende

1 Kupplungsgehäuse. 2 Lufttransferpumpe. 3 Transferrohr. 4 Getriebegehäuse. 5 Luftansaugung der Transferpumpe. 6 Nocke.

Das Öl wird mithilfe einer Luftpumpe vom Kupplungsgehäuse zum Getriebegehäuse geleitet, damit keine Selbstförderung entsteht. Die Luftpumpe wird über einen Nocken des Antriebszahnrads der unteren Welle betätigt und sorgt für einen Druck im Gehäuse der lastschaltbaren Wendeschaltung.

4
