• Klemmleiste(53,54) in die entsprechende

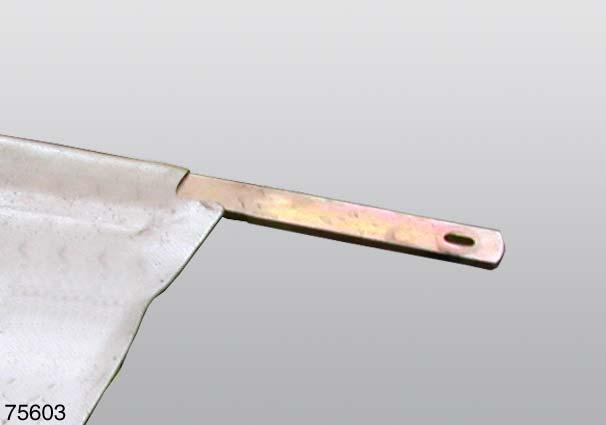

Tasche(T) des Schutztuches(88) schieben. 53 1x 6x30x1620 54 1x 6x30x1095 (Abb.64,72)

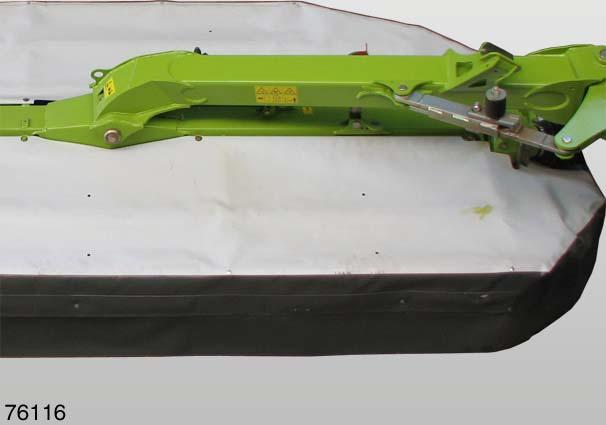

• Vorderes Schutztuch(88) montieren. 80 2x M8
72
73
81 7x B8 84 2x 8,5x40x3 85 2x M8x60 87 5x M8x20 88 1x (Abb.64,73,74)
74

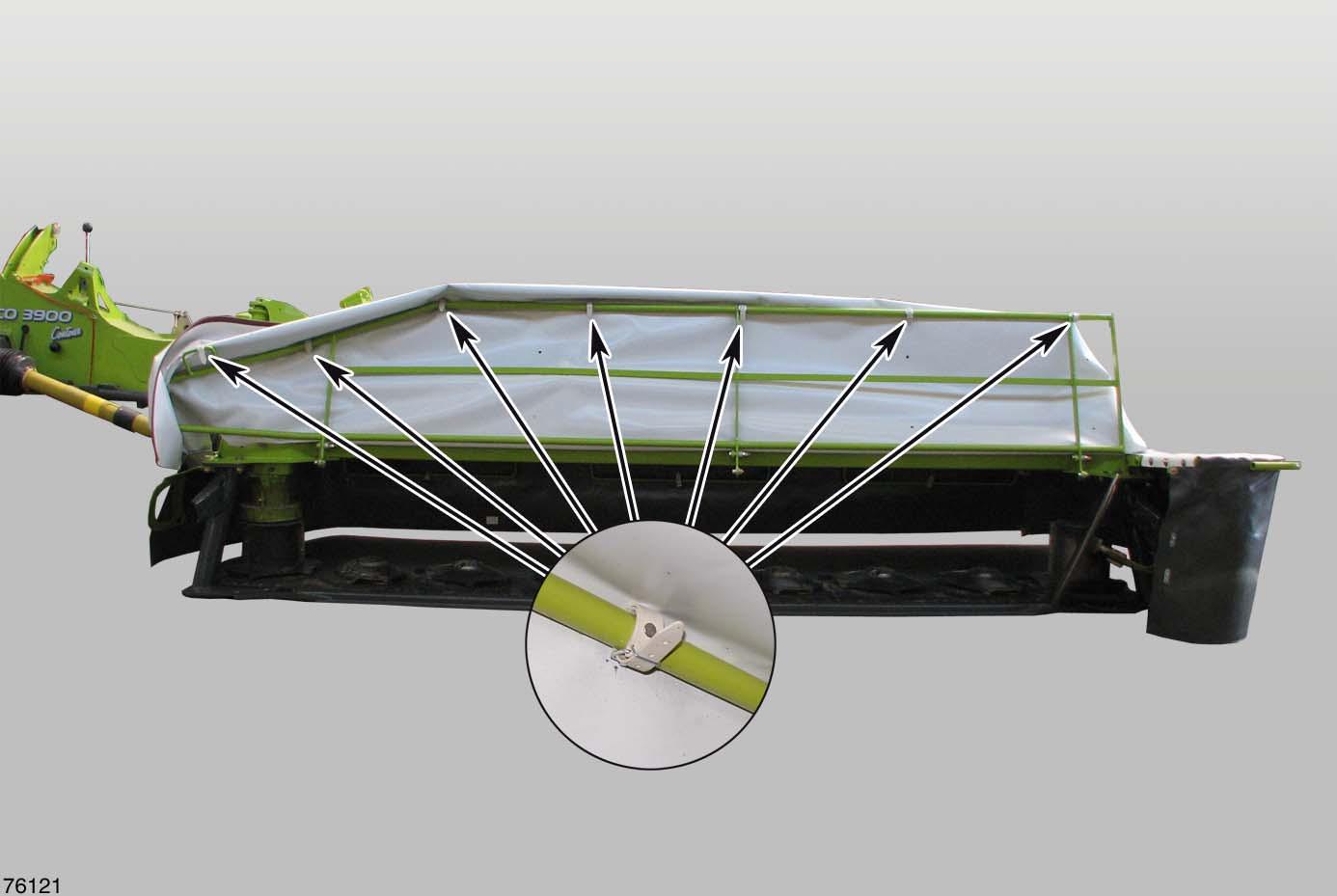

75 Gefahr!

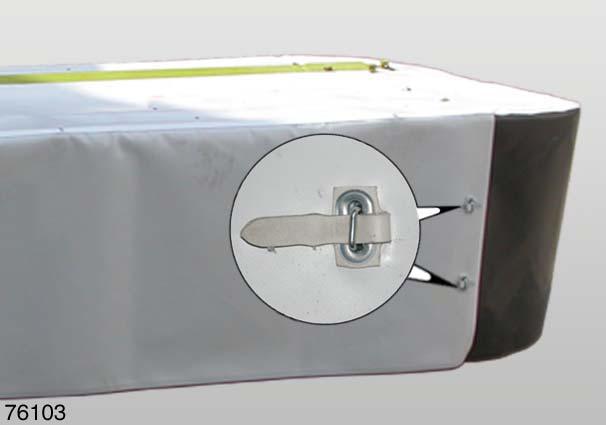

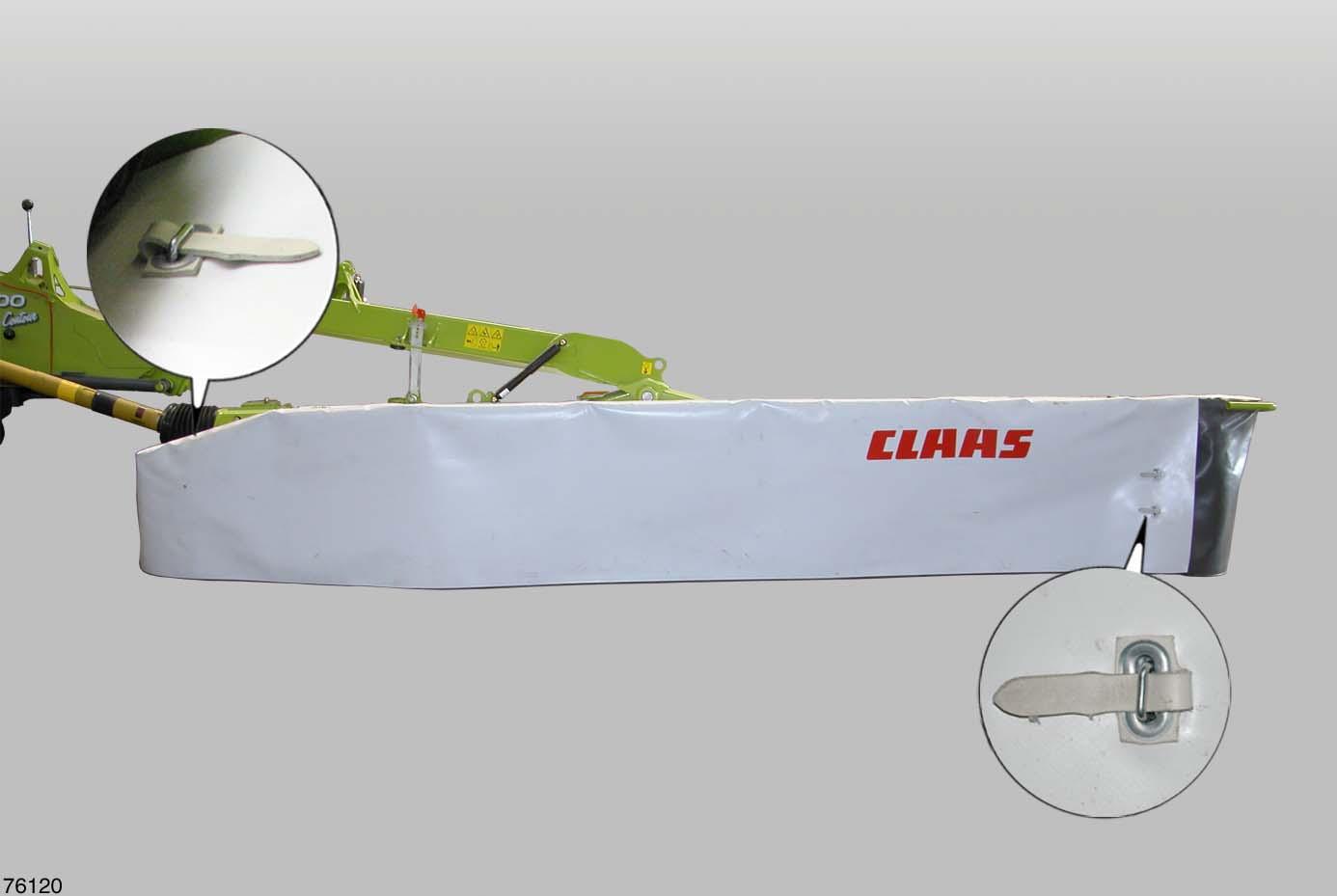

Die Laschen(94) können sich bei nicht korrekter Montage öffnen. Verletzungsgefahr durch unzureichenden Schutz vor fortgeschleuderten Teilen. –Alle Laschen(94) gemäß Abb.75 vollständig durch die Ösen(93) ziehen.
