Schutzbügel....................................................4 Nach erfolgter Montage und vor

92

78

91

79

80 Gelenkwellen

Gefahr!

Niemals Gelenkwellen ohne oder mit beschädigtem Schutz in Betrieb nehmen. –Gelenkschutz und Schutzrohre montieren. –Schutz gegen Mitdrehen sichern!

–Gelenkwellen nur in technisch einwandfreiem Zustand betreiben.

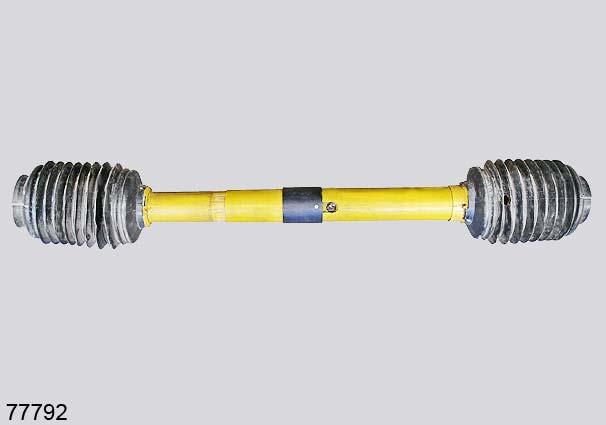

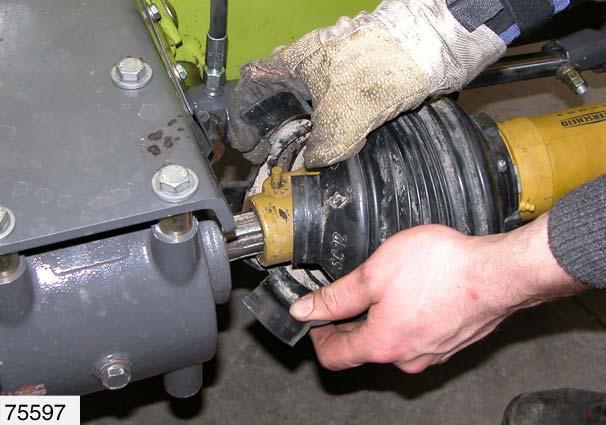

• Gelenkwelle(92) so ausrichten, dass alle drei

Schmiernippel in einer Flucht liegen. • Schlauchschellen(91) auflegen. • Gelenkwelle(92) montieren. • Nach der Montage der Gelenkwelle(92) prüfen, ob die Verschlüsse sicher eingerastet sind. • Nach der Montage der Gelenkwelle(92) prüfen, ob die Schmiernippel noch in einer Flucht liegen. 92 1x 91 2x A110–130x12 (Abb.78,79,80)
