Zugseile..........................................................4
68
69

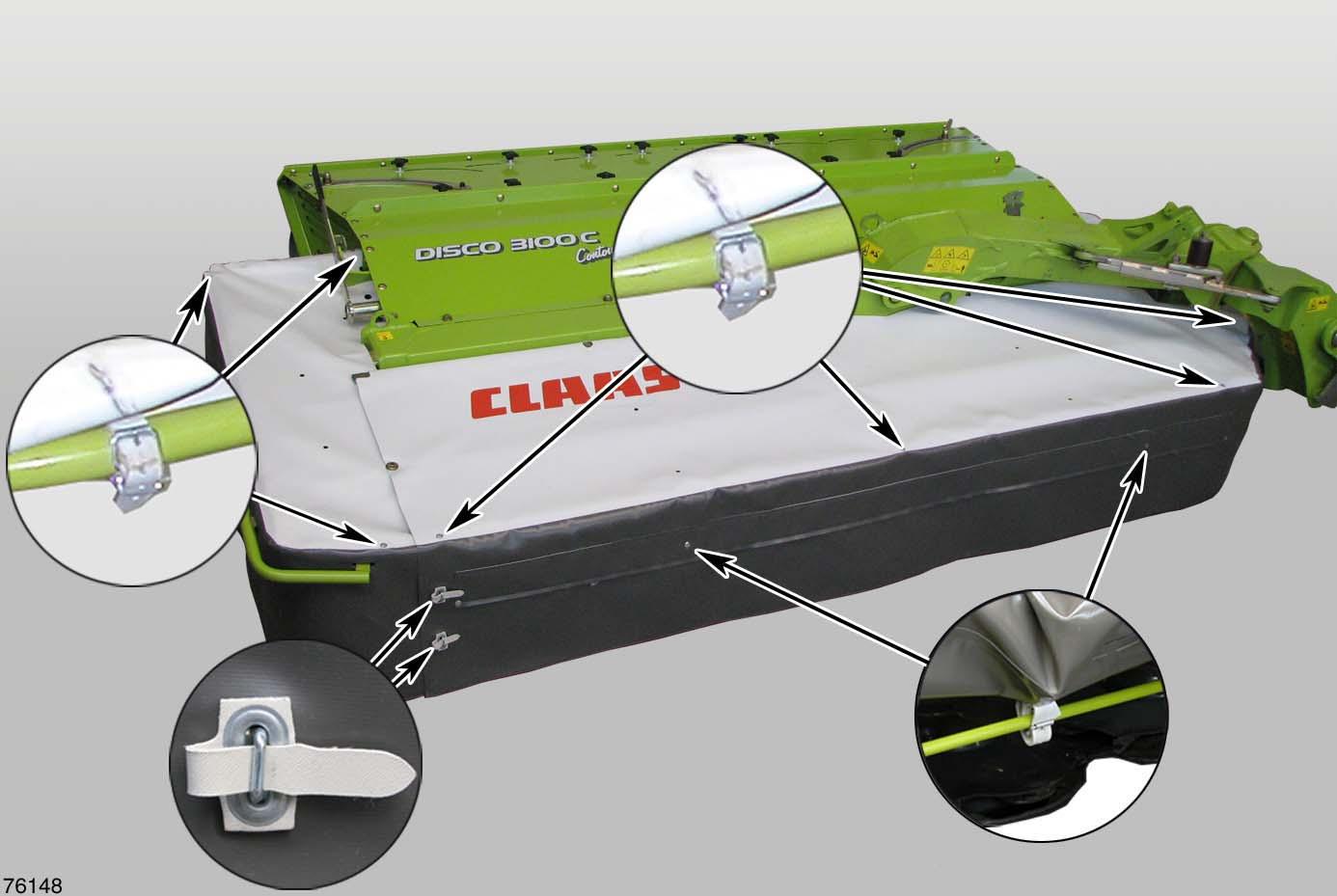

• Schutztücher gemäß Abb.68,57 an den Schutztuchhaltern befestigen. (Abb.68,69)
83
84 85
86 70 Zugseile
Beachten!
Der Riegel(83) und die Transportsicherung(84) müssen sich selbstständig in ihre Endlagen bewegen können. Die Zugseile dürfen deshalb in allen Betriebszuständen nicht gespannt sein. Die Knoten entsprechend vor den Scheiben(86) anbringen.
• Maschine vollständig auf den Boden ablassen.

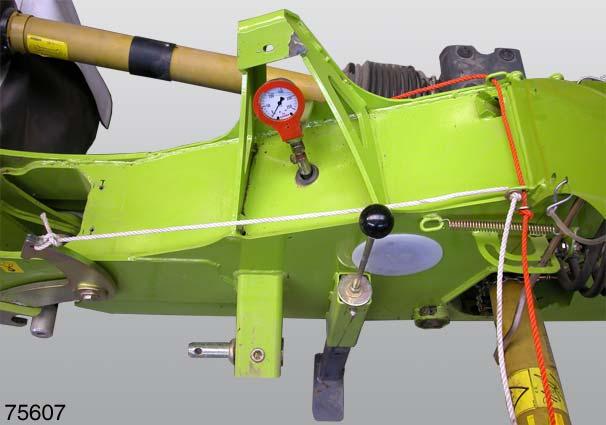

Der Riegel(83) muss dabei auf der Kolbenstange des Entlastungszylinders aufliegen. (Abb.70) • Weißes oder grünes Zugseil(85) montieren. 85 1x weiß oder grün 86 1x 8,5x25x3 (Abb.71,67)
