Hydraulik anpassen

Schwader mit Bedienpult

1

Schwader mit ISOBUS Terminal

1 2

2 5

6 6.2.3 Hydraulik anpassen

Achtung!

Da es unterschiedliche Hydrauliksysteme bei den Traktoren gibt, muss unbedingt die Gebrauchsanweisung des Traktors beachtet werden. Nur so können Schäden an der Hydraulikanlage des Traktors vermieden werden. Eine Überhitzung der Traktorhydraulik unbedingt vermeiden. Am Traktor eventuell vorhandene Warnsignale beachten. – Hydraulikanlage des Schwaders an die

Traktorhydraulik anpassen. – Max. Ölmenge nicht überschreiten –siehe Technische Daten, Seite20. – Das Druckbegrenzungsventil der

Maschine muss höher (+20bar) eingestellt sein als die Druckabsicherung des Traktor.

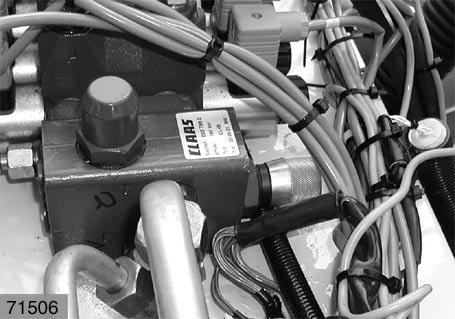

Die Hydraulik des Schwaders muss an die Traktorhydraulik angepasst werden. Diese Anpassung erfolgt am Hydraulikventilblock(1). Ab Werk ist die Hydraulikanlage des Wirbelschwaders für Traktoren mit offenem Hydrauliksystem eingestellt (Standard System). (Abb.5,6)

Konstantstrom-Pumpe

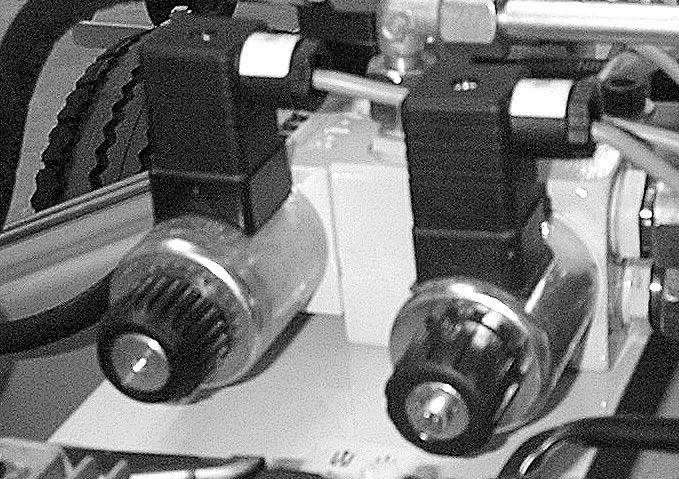

Traktor mit Konstantstrom-Pumpe = offenes Hydrauliksystem (Standard System): • Stellschraube(2) am Hydraulikventilblock(1) herausdrehen. (Abb.5,6)

Konstantdruck-Pumpe

Traktor mit Konstantdruck-Pumpe = geschlossenes Hydrauliksystem (z.B. John Deere, Case, Maxxum, Case Magnum, Ford Serie 40): • Stellschraube(2) am Hydraulikventilblock(1) ganz eindrehen. (Abb.5,6)

3

2 7 Load-Sensing Hydraulikanschluss

(SchwadermitISOBUS Terminal) Der Wirbelschwader verfügt über einen Load-Sensing-Anschluss(3). Ist der Traktor mit einer Load-Sensing-Hydraulikanlage ausgerüstet kann die Steuerleitung des Wirbelschwaders daran angeschlossen werden. Dazu die Steuerleitung zum Traktor an der Schottverschraubung(3) (GrößeL10) anschließen. (Abb.7)

Stellschraube(2) am Hydraulikventilblock ganz eindrehen. (Abb.8)

8
