Elektrische Komponenten

Eigenschaften / Einstellungen

Kontrolle der Pedaleinstellungen mit Metadiag

• Vorbereitende Arbeiten: -METADIAG anschließen und wählen: → Schaltgetriebe. → ARES. → Elektrische Tests.

Kontrolle des Potentiometerhubs der Position eingekuppelt beim Öffnen des Kontakts in J1-20

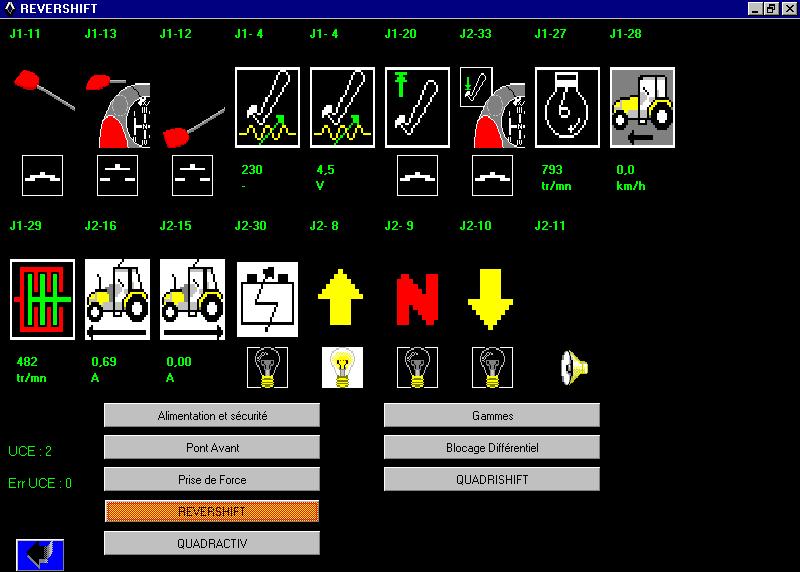

(siehe untenstehenden Bildschirm). 1 -Wert (V1) in J1-4 notieren, Pedal in oberer Position. 2 -Wert (V2) in J1-4 notieren, wenn der Potentiometerkontakt J1-20 öffnet. 3 -Kriterium: V2 - V1 muss größer 20 sein.

G3-095 Bild 79
