Pozycja transportowa....................................................8
4 3
5 1
Advertisement
2
6
7 7 Niebezpieczeństwo!
Wszelkie prace przy maszynie należy wykonywać przy wyłączonym silniku. –Wyjąć kluczyk ze stacyjki! Maszynę wolno obracać do położenia transportowego tylko przy wyłączonym wałku przekaźnika mocy i zatrzymanych bębnach koszących oraz zatrzymanym bębnie kondycjonera. –W położeniu transportowym pod żadnym pozorem nie wolno włączać wałka przekaźnika mocy. Podczas podnoszenia i opuszczania maszyny istnieje niebezpieczeństwo doznania obrażeń w wyniku skaleczeń w miejscach narażonych na ściskanie i zgniatanie w obszarze przegubów. –Nie wkładać rąk w obszar maszyny, gdzie istnieje zagrożenie zgnieceniem, dopóki istnieje tam możliwość poruszania się części.
• Modele N:
Jeśli maszyna ma być podniesiona z tyłu do pozycji transportowej (patrz strona7.33):

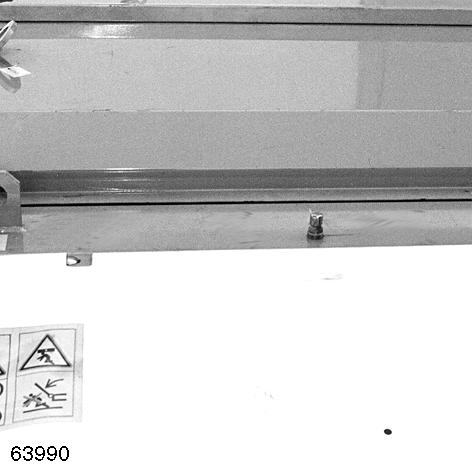

Opuścić kosiarkę na ziemię. Przez pociągnięcie linki pociągowej(1) odblokować poprzeczkę (2).

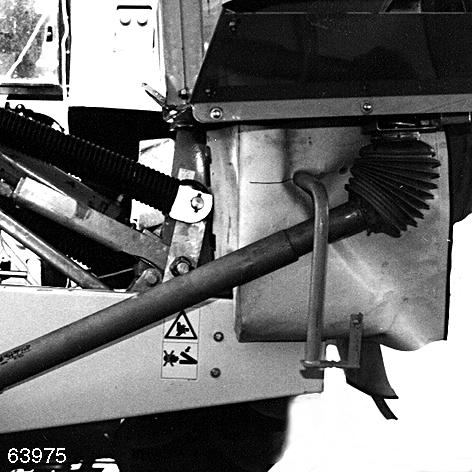

Jechać ciągnikiem do przodu, aż bolec (3) całkowicie sprzęgnie się z poprzeczką (2). Zwrócić uwagę, aby bolec (3) całkowicie sprzągł się z poprzeczką (2).

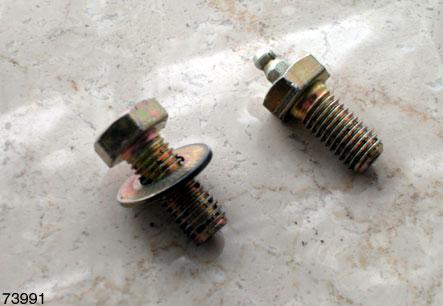

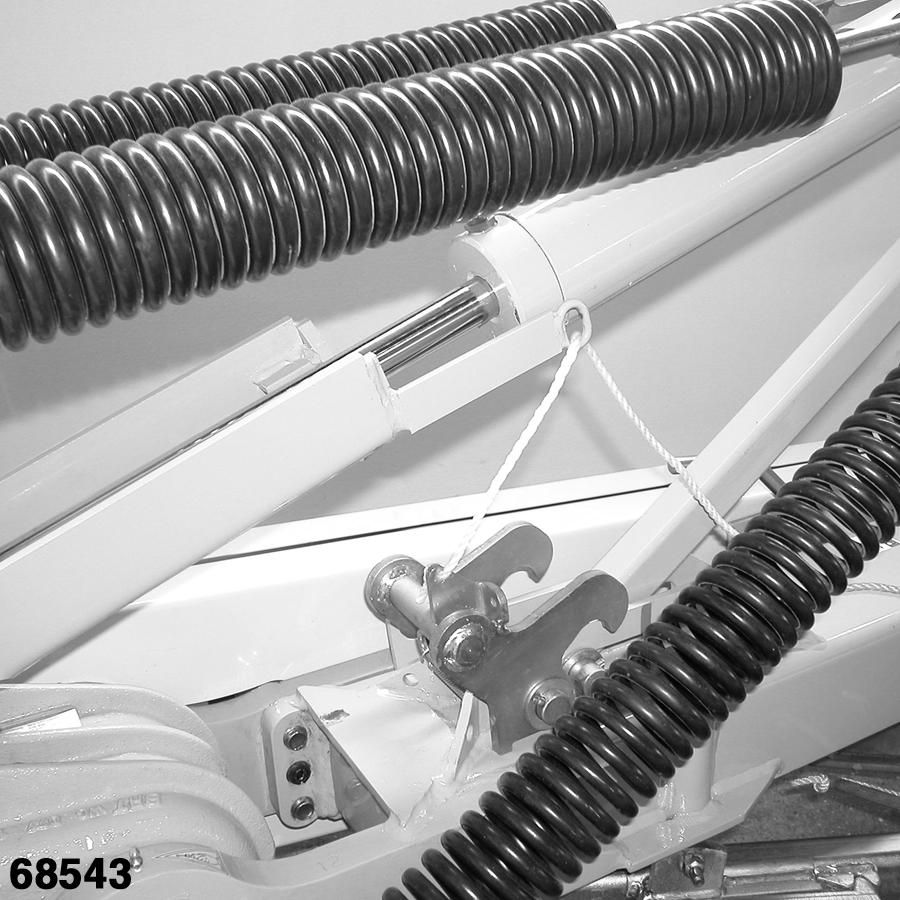

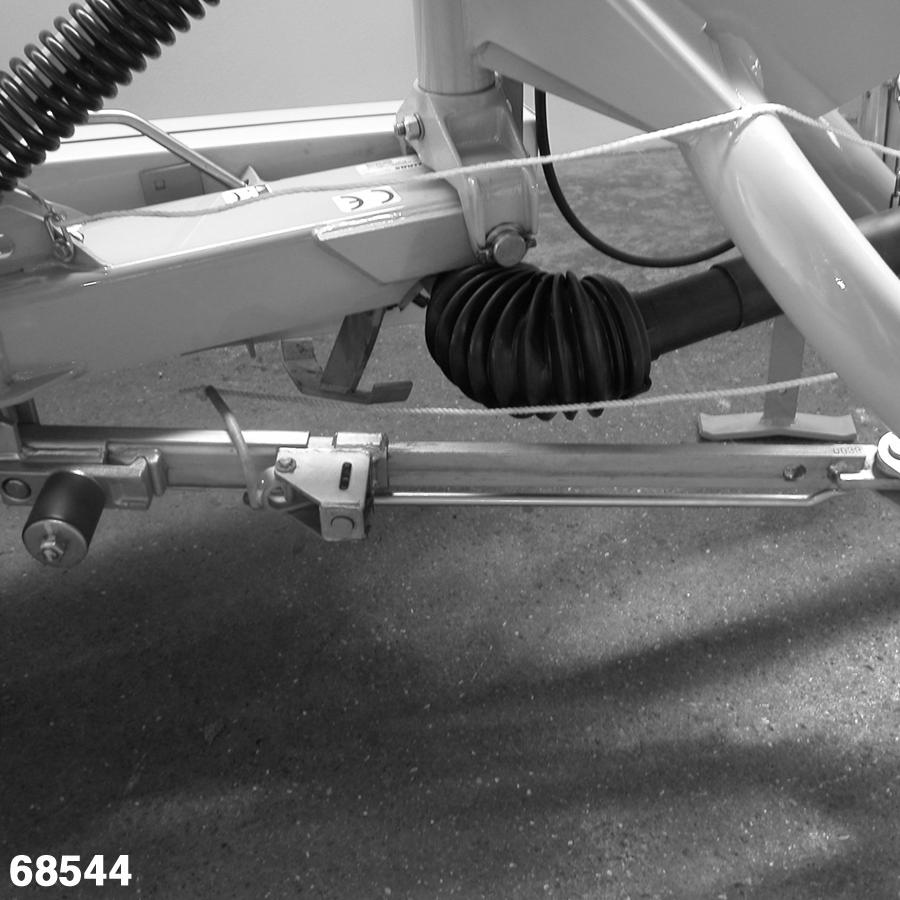

Jeżeli bolec (3) nie sprzęgnie się z poprzeczką (2), wówczas obie nakrętki (4) należy właściwie wyregulować (ogranicznik obrotu) (ryc.7). • Odblokować mechaniczny ogranicznik podnoszenia (5) linką pociągową (6) (ryc.8). • Podnieść kosiarkę siłownikiem hydraulicznym całkiem w górę, aż zatrzaśnie się blokada(7) (ryc.8). • Zamknąć zawór odcinający siłownika hydraulicznego.
