EINSTELLUNG DER HANDBREMSE
1
14
12
8
300 mm
361msm08
26 3 27
Bezeichnung
1 Griff. 2 Schalter der Handbremse. 3 Stange. 7 Kraftstange. 8 Auflageblech. 12 Kraftumlenkstange. 14 Zahnstange. 26 Bolzen. 27 Stange.
– Handbremse auf ihre erste Raststellung positionieren. – Prüfen Sie, dass das Maß der Stange(7) exakt 300 lang ist.
Hinweis: Die Stange (7) muss sich ungefähr 35mm vom Steuerhebel der Differentialsperre befinden (in Sperrposition).
– Prüfen, ob sich der Bolzen (26) auf dem Grund der Öffnung des Bügel befindet. – Falls nötig Stangen (3) einsetzen.
2
7 3
27

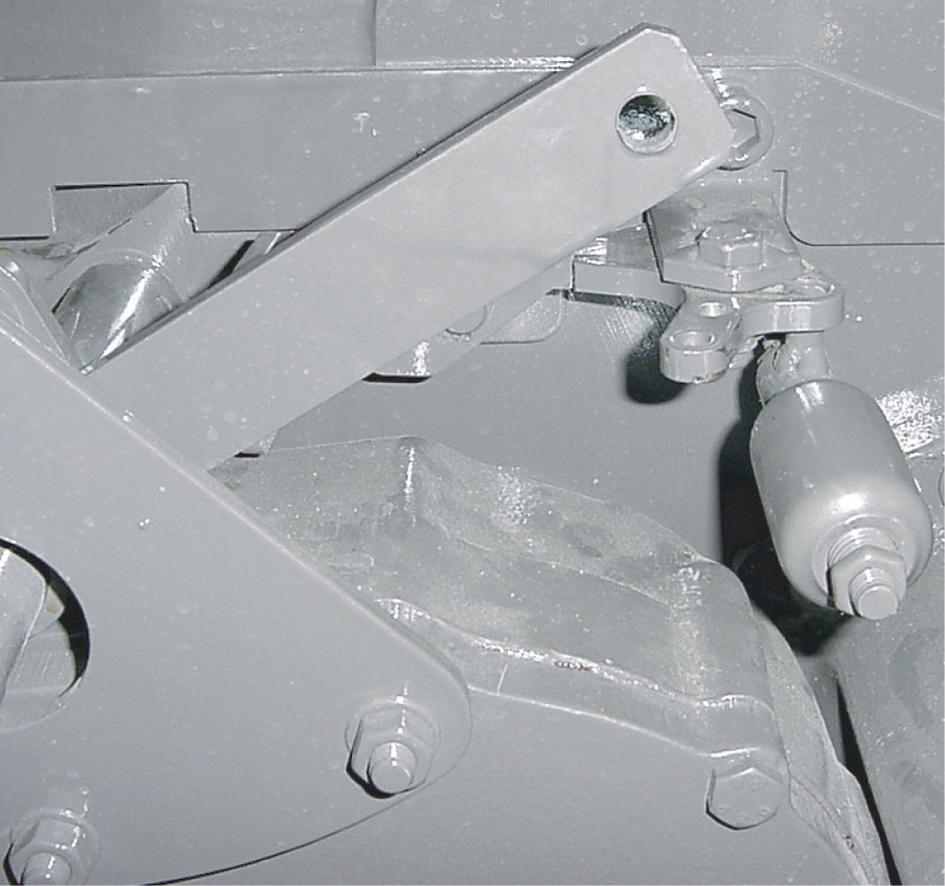

Bild 10
