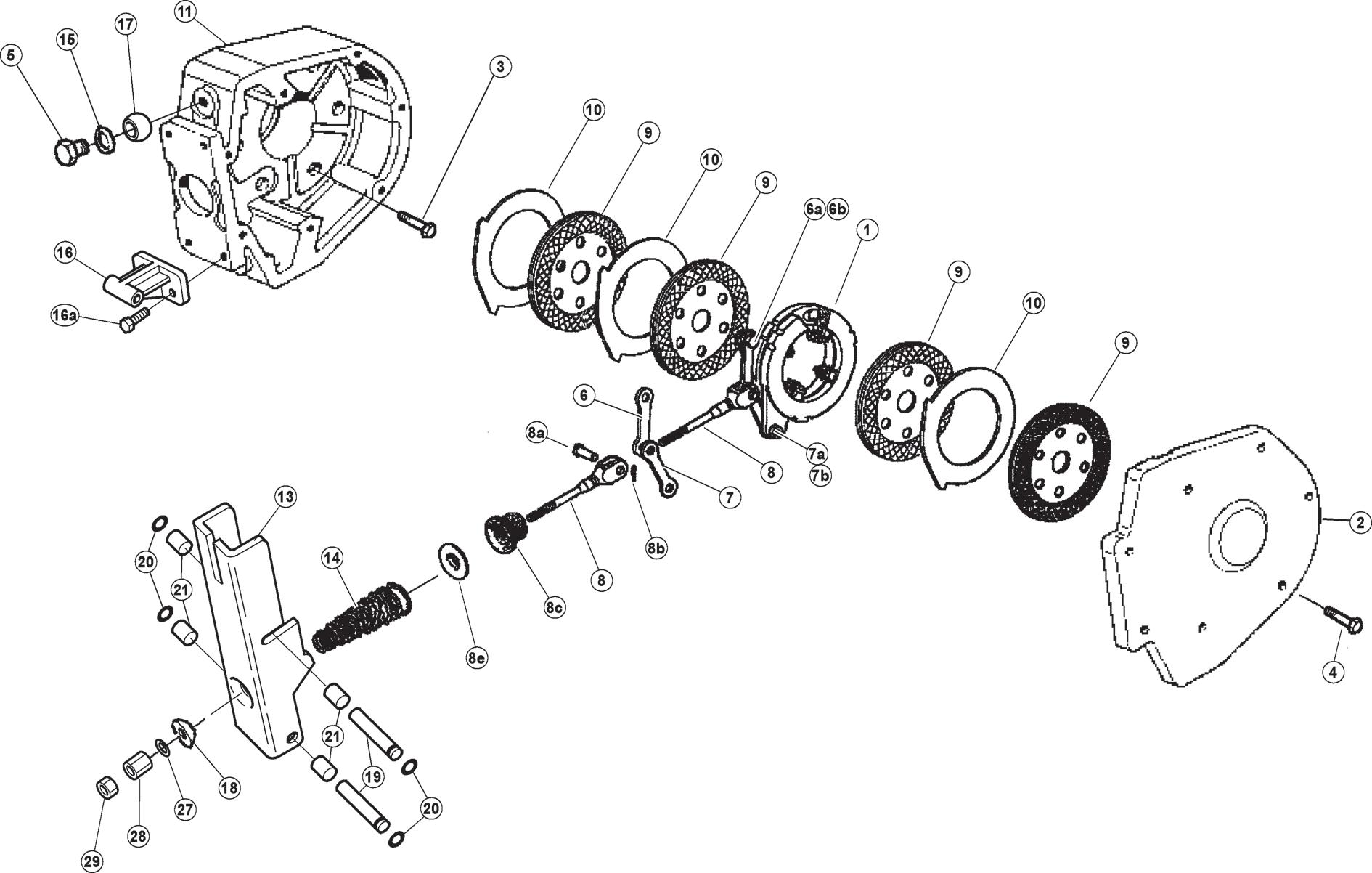

EXPLOSIONSANSICHT

361msm07 Bild 2

Bezeichnung

1 Baugruppe Schwenkplatte. 2 Abdeckung. 3 Schraube. 4 Schraube. 5 Ablassschraube. 6 Gelenkstange. 7 Gelenkstange. 8 Zugeinheit. 8a Bolzen. 8b Stift. 8c Abdichtender Faltenbalg. 8e Scheibe. 9 Bremsscheibe. 10 Gegenplatten. 11 Gehäuse. 12 Nehmerzylinder. 13 Bügel. 14 Feder. 15 Dichtung. 16 Halterung. 17 Schmierung der Bremsen (Banjo-

Schraube). 18 Scheibe. 19 Distanzstück. 27 Scheibe. 28 Mutter. 29 Kontermutter. 30 Schraube. 31 Gelenk. 32 Distanzstück. 33 Mutter. 34 Zusammengebaute Stoppvorrichtung. 35 Bolzen. 36 Sicherungsring.
