Mniejsze koło napędzające przekładniGPA 40

Regulacja odległości stożkowej mniejszego koła napędzającego przekładni

Uwaga: Tak jak w przypadku nastawiania łożysk, pokrywę należy zdemontować za pomocą wszystkich śrub (B) i nakrętek.

Pomiar "A"

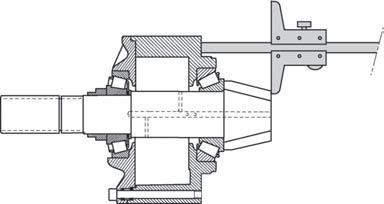

Zmierzyć wymiar "A" za pomocą głębokościomierza (Rys. 14). Odległość między końcem mniejszego koła napędzającego przekładni i powierzchnią oporową skrzyni.

Grubość "E2" podkładek (4) (Rys. 1) Określić "E" w zależności od "A" i 100,43 mm. Wiedząc, że: 100,43 mm odpowiada wynikowi wymiarów nominalnych obudowy i termoelementu różnicowego. E2 = A - 100,43

Przykład jeśli A = 100,85

E2 = 100,85 - 100,43 = 0,42 mm Zgodnie z przykładem, grubość podkładek do ustawienia powinna wynosić 0,40 mm. – Wykonać ponowny montaż mechanizmu hamowania. – Zamontować zespół skrzyni hamulca ręcznego i mniejszego koła napędzającego przekładni według procedury opisanej na poprzednich stronach.

A

B

341hsm4d Rys. 14
