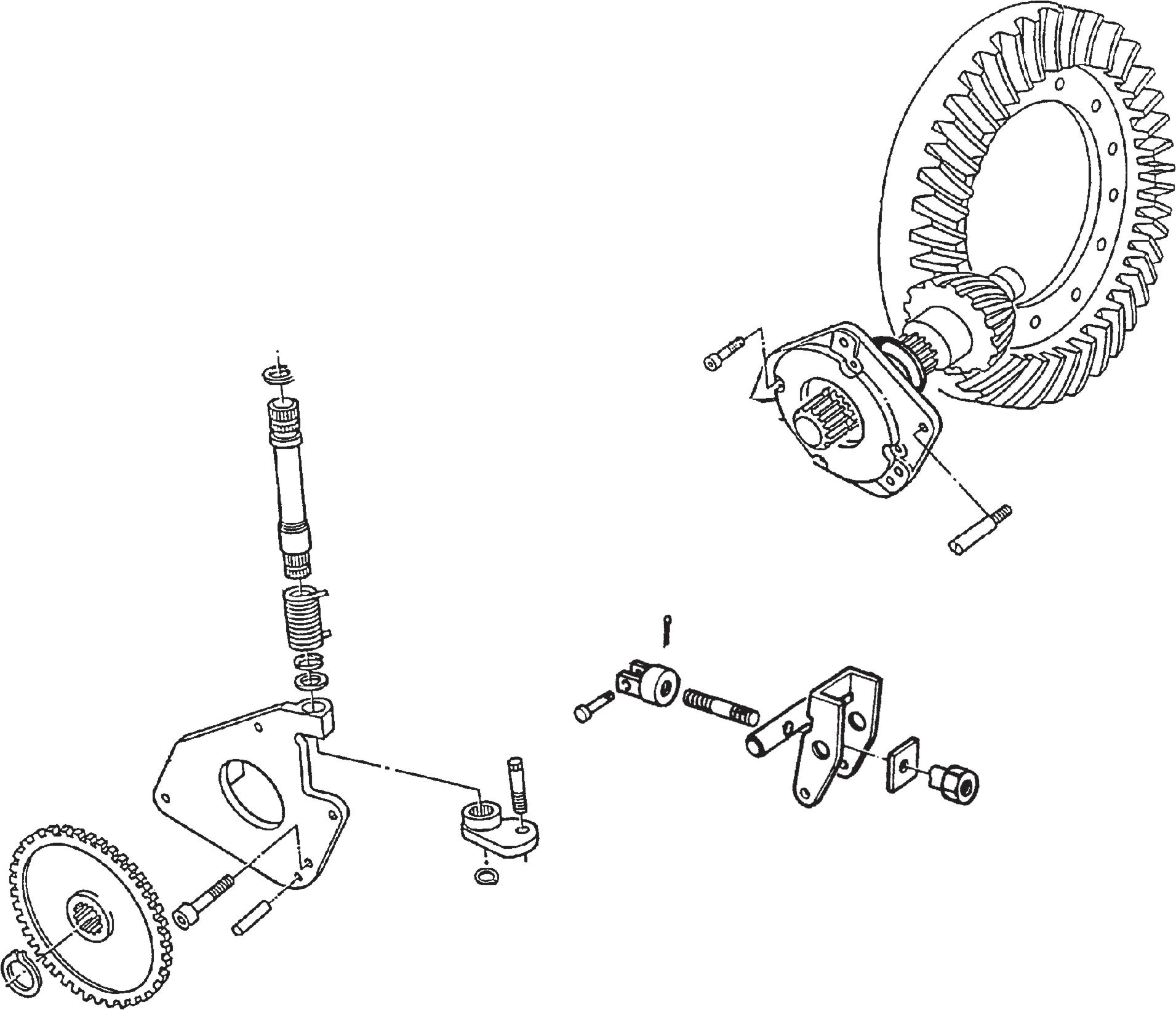

EXPLOSIONSANSICHT

2 5 14

15

16

17

18

1 3 4 6 7 6

19

21

7c 7a 7f

362msm38

Bezeichnung

1 Sicherungsring. 2 Zahnrad. 3 Schraube. 4 Zentrierstift. 5 Verschlussplatte. 6 Scheiben. 7 Mechanismus. 7a Platte. 7b Gelenkstange. 7c Mutter. 7d Schraube. 7e Federn. 7f Kugeln. 8 Gegenplatte. 9 Schraube. 10 Anschlagplatte. 11 Finger. 12 Einstellscheibe(n). 13 Antriebskegelrad. 14 Dichtung. 15 Bedienbolzen. 16 Feder. 17 Sicherung. 18 Scheibe. 19 Nocke. 20 Finger. 21 Sicherungsring.

8 6 9 10 12 13

28

27

20 29

26

25

7d

7b 7e 24

23

22 11

22 Mutter. 23 Platte. 24 Gelenkstange. 25 Bolzen. 26 Stift. 27 Kappe. 28 Stift. 29 Bolzen.

Bild 2
