Einstellung der Bedienorgane

Einstellung des Gaspedalkabels

Die Länge des Gaspedalkabels muss in den folgenden Fällen eingestellt werden: -nach dem Austausch des Gaspedalkabels, -nach Einstellung des Leerlaufs und der maximalen

Drehzahl im Leerlauf, -nach Ausbau der Einspritzpumpe. 1 -Das Kabel am Beschleunigungshebel der

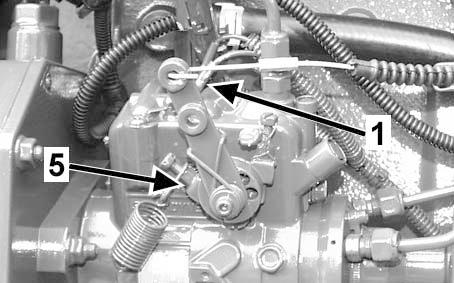

Einspritzpumpe (1) befestigen. 2 -Das Kabel am Gaspedal (2) befestigen. 3 -In der Kabine prüfen, ob sich der Gashebel für die

Handbedienung (3) in der untersten Stellung (A) befindet. 4 -Das Kabel der manuellen Bedienung so einstellen, dass das Maß 265 mm erreicht wird. 5 -Das Kabel der Fußbedienung so einstellen, dass das Maß 61 mm erreicht wird. 6 -Nach der richtigen Einstellung muss der Gashebel des Motors beim Zurückstellen auf den mechanischen Anschlag (5) des Hebels (1) treffen, wenn der Hebel oder das Pedal in der unteren

Stellung sind. Außerdem muss sich die Zugfeder des Gaszugs dehnen, wenn der Hebel oder das

Pedal in der oberen Stellung sind.

A1-046

Darauf achten, dass der Pedalhub völlig von dem Hub der manuellen Bedienung abgedeckt wird.

Position A: Leerlaufdrehzahl. Position B: Maximale Drehzahl Markierung 4: Kabeleinstellung.

B

Bild 1

A

3

5 1 4 2

61 mm

Teppichboden Nackter Boden

265 mm

4 4

Bild 2
