INCLINACION HACIA ADELANTE DEL COMPARTIMIENTO DE LOS OPERADORES

TRIM THIS EDGE

COMPARTIMIENTO DE LA CADENA IMPULSORA

Especificaciones de mantenimiento

Cada 250 horas de operación...............Revisar la tensión de la cadena impulsora Cada 500 horas de operación................................................Cambiar el aceite del compartimiento de la cadena impulsora Capacidad (A cada lado .....5,7 litros (6,0 cuartos EE.UU.; 1,24 galones ingleses) Tipo de aceite.......................................Aceite para motor Case Nº 1 SAE 10W-30 (API CE, CD, CC/SG)

Nivel del aceite

1.Estacionar la máquina en una superficie nivelada. 2.Limpiar y quitar las cubiertas de inspección delanteras . 3.Limpiar y extraer los tapones del nivel de aceite.

4.Cuando está lleno, el nivel del aceite está en la parte inferior del orificio del tapón. 5.Instalar las cubiertas de inspección y los tapones del nivel. 1 2

Cambio de aceite

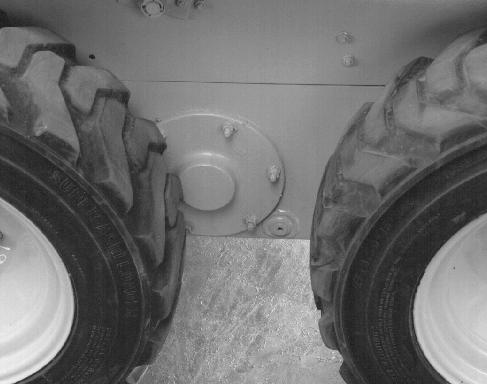

1.Limpiar el área alrededor de las dos cubiertas de inspección delanteras (1) y de los tapones (2) del nivel de aceite.

2.Quitar el tapón de drenaje de cada compartimiento. Ambos tapones están situados en la parte posterior. Levantar la parte delantera de la máquina para ayudar al drenaje. 3.Después que haya sido extraído el aceite, limpiar cada compartimiento con un solvente aprobado. 4.Extraer el tapón del nivel de aceite.

BP96C037

5.Instalar los tapones de drenaje y poner aceite nuevo. 6.Revisar el nivel de aceite.

7.Instalar los tapones del nivel de aceite y las cubiertas de inspección delanteras.

94
