2.9. Transporte de la máquina

2.9.1. Transporte de la máquina por su propio eje

• Mover el rodillo por su propio eje al movilizarse dentro del local de trabajo fuera de vías públicas.

¡PRECAUCIÓN! Velocidad de transporte – se puede prender el colector (4) al cruzar con la máquina por caminos terminados. En caso de largas distancias de transporte, por favor enfriar los frenos durante una hora cada 3 horas. La falta de observación de este aviso pone la máquina en riesgo de daños por los cuales el fabricante no se responsabilizará bajo ninguna circunstancia.

Seguir las medidas de seguridad especificadas para el local de trabajo al cambiar de marcha la máquina.

2.9.2. Transporte de la máquina en vías públicas

¡PRECAUCIÓN! La construcción básica de la máquina NO está equipada para el transporte de la máquina por su propio eje en vías públicas. Este tipo de transporte está prohibido.

• Transportar el rodillo por vías públicas usando el transportador. Si es necesario, desmontar la cabina, consultar la Sección 2.9.4

Al subir al vehículo transportador, recomendamos colocar tiras de borracha o placas de madera, etc. abajo del rotor. Cerciorarse que el vehículo designado para el transporte esté frenado al cargarlo y descargarlo, así como mecánicamente trabado contra movimientos no deseados por medio de bloques (2).

La persona que oriente la máquina debe comunicarse con el conductor usando señales de comunicación específi cas (ver Sección 2.2.5). Esta persona siempre debe estar en un lugar fuera del alcance de la máquina y fuera del vehículo. La persona que orienta debe permanecer dentro del campo visual del conductor (con contacto visual) durante todo el período en que la máquina sea manejada hacia arriba y hacia abajo del vehículo transportador. Al dirigirse hacia arriba y hacia abajo del vehículo transportador, todas las personas al lado del conductor deben alejarse para evitar que una máquina caiga sobre ellas. ¡Fijar la máquina al vehículo transportador con ganchos (1) en los puntos correspondientes! Esos puntos son la eslinga delantera e trasera, los enganches de tiro delantero y trasero y los agujeros da eslinga en las paredes laterales del rotor. Cumplir las normas de construcción y de uso de vehículos automotores al transportar la máquina por caminos terrestres. NINGUNA persona debe quedar en la máquina, no pedestal de mando del conductor o en el área de carga del vehículo transportador durante el traslado de la máquina.

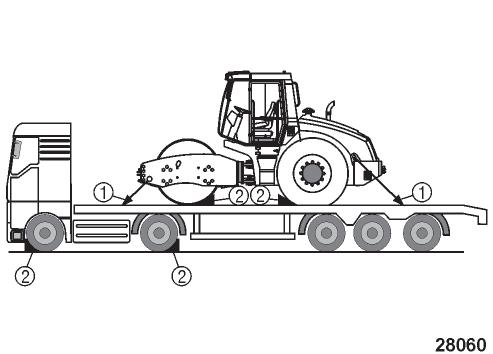

Fijación de la máquina al transportador.

2.9.3. Carga de la máquina

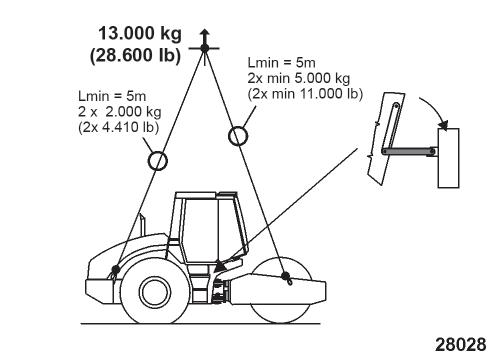

• Usar una plataforma de carga o un guindaste para cargar la máquina en el transportador. • Al cargar el rodillo con un guindaste, el rodillo tiene eslingas (ojales de levante) - consultar el método de eslingar en la figura. • Antes de levantar el rodillo, por favor trabar ligeramente la junta de la máquina para que no gire.

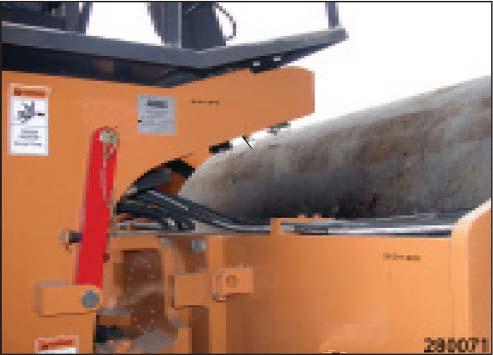

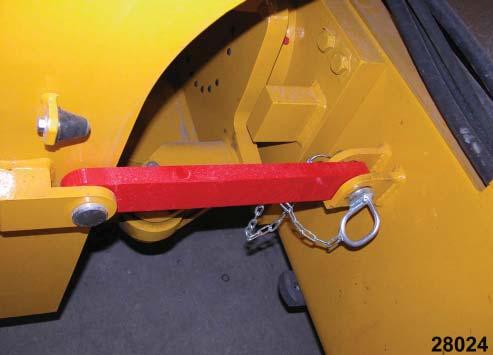

Trabado de la junta:

• Destrabar y sacar el muñón 1.

1

• Doblar el brazo 2 hacia abajo y trabarlo con el muñón ' y la traba de seguridad 3.

¡NO permanecer abajo de ninguna carga suspendida! Una vez terminada la carga, volver el brazo de seguridad a su posición inicial. Al cargar/descargar seguir las disposiciones vigentes. Usar cuerdas adecuadas e intactas de suficiente capacidad de carga. Usar solamente los ojales (orejas de montaje) de la máquina designados específicamente para eslingar. Solamente una persona entrenada puede eslingar. 2 3

1

2.9.4. Remolque de la máquina

• En caso de falla, la máquina se puede remolcar a la distancia estrictamente necesaria. Por esta razón, la máquina tiene que tener dos ojales en la estructura del rotor 1 y en la estructura 2 de la máquina.

• La máquina también se puede empujar contra el brazo transversal de la estructura del rotor o contra la parte trasera de la estructura de la máquina (tanque). Tener cuidado de no dañar el capó.

¡PRECAUCIÓN! ¡Cerciorarse que la máquina esté sujetada a los dos ojales al remolcarse!

Usar cables o barras de remolque enteros con capacidad suficiente - dimensionados para un peso 1,5 veces mayor que el peso de la máquina remolcada. No se permite usar cadenas para remolcar. Ninguna persona puede estar presente en la máquina con un motor que no esté funcionando. Es necesario mantener el menor desvío posible del ángulo recto de remolque. El desvío máximo es de 30 grados. La máquina que está remolcando debe ser del mismo tamaño que la máquina averiada. Debe tener potencia suficiente (potencia de remolque), ser suficientemente pesada y tener suficiente efecto de frenado. Al remolcar cuesta abajo usando un cable, hay que conectar otra máquina de remolque a la parte trasera de la máquina averiada. Esto evitará cualquier movimiento accidental de la máquina averiada. El rodillo atascado se puede remolcar por una corta distancia, si el motor está funcionando y la unidad de transmisión y la dirección están funcionando. La transmisión del rodillo remolcado debe dirigir el rodillo en la dirección de arrastre. 2

1

2.9.5. Desmontar la cabina y la ROPS - Opcional

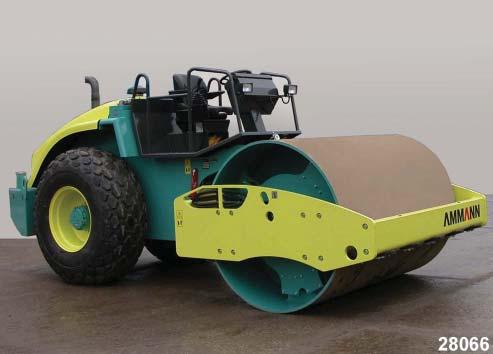

Desmontaje de la ROPS

• Enganchar la estructura por las presillas.

• Sacar los tornillos y sacar la estructura.

Desmontaje de la cabina

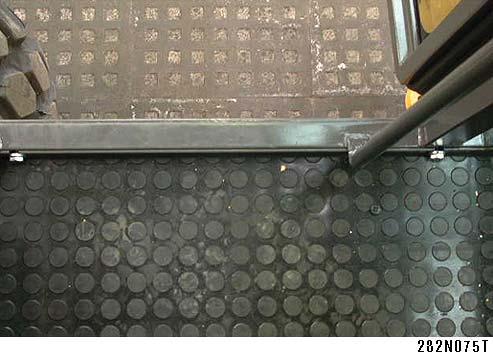

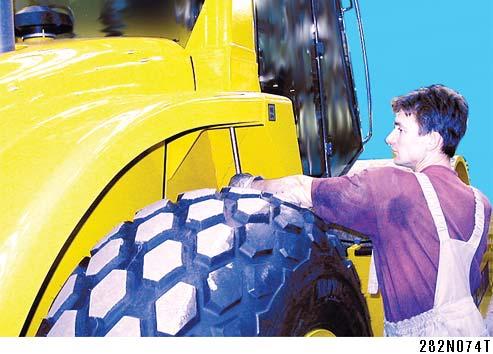

• Aflojar los tornillos que sujetan la cabina a la plataforma.

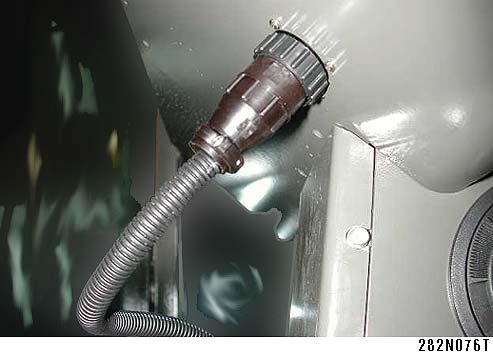

• Desconectar el conector entre la columna de dirección y el parabrisas para cortar la energía del cableado.

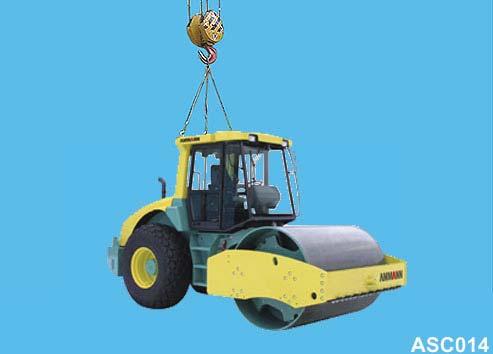

• Desconectar el cableado del lavaparabrisas y las mangueras que llevan a las boquillas. Eslingar la cabina por las orejas de montaje y dejarla de lado.
