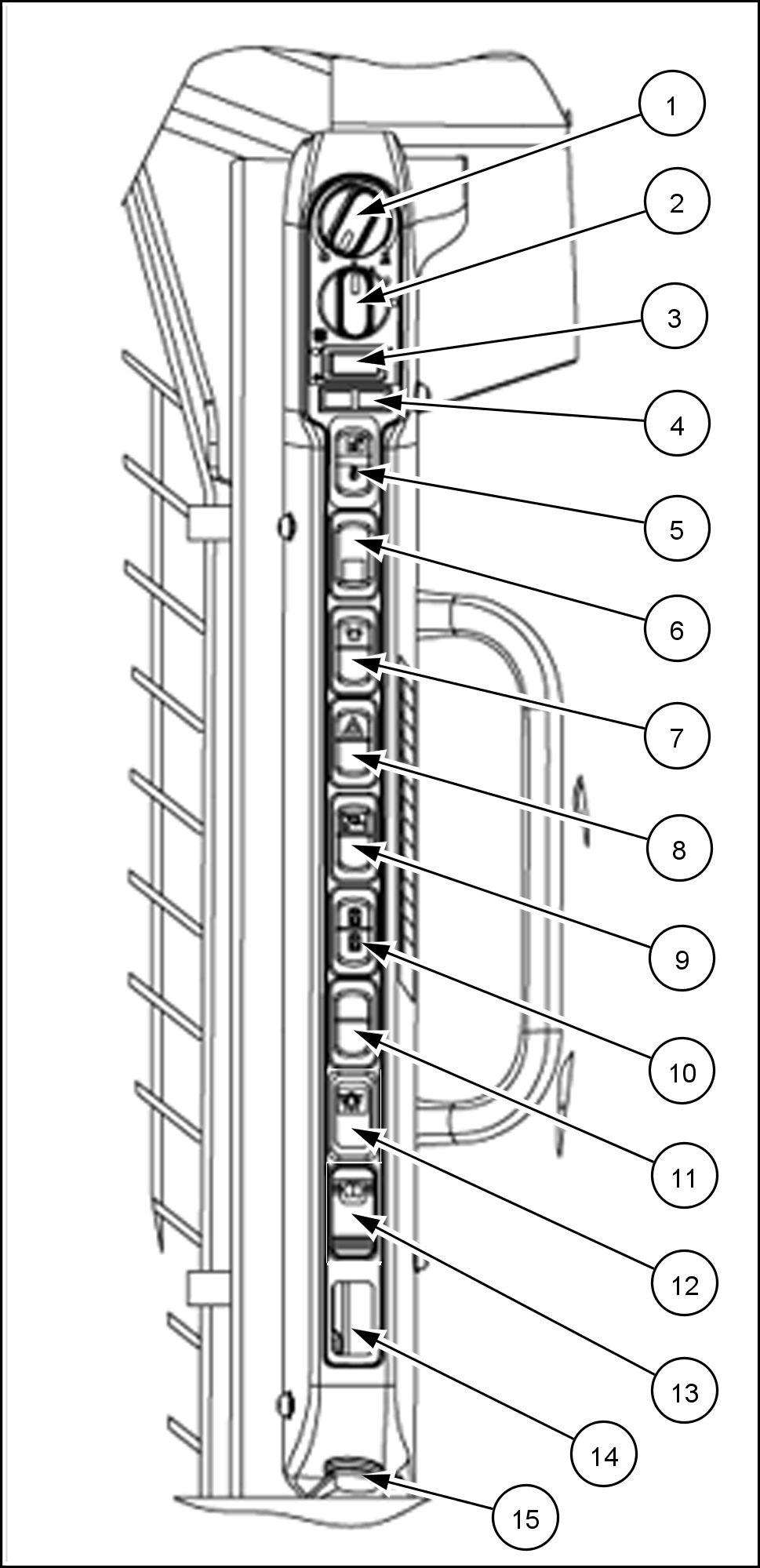

(9) SELF LEVELING SWITCH

Si está instalado, utilice este interruptor para activar la función autonivelación.

(10) AUXILIAR Y HYDRAULIC SWITCH

Pulse interruptor la posición superior (HF) para activar modo hidráulico auxiliar caudal alto que genera 207 bar ( 3000 psi ). Pulse interruptor la posición inferior (HP) para activar modo caudal alto mejorado para generar 276 bar ( 4000 psi ) está instalado accesorio aprobado. luz iluminará cuando active. Mantenga interruptor la posición neutra para desactivar flujo alto.

AUXILIAR Y ELECTRIC SWITCH

Si está instalado, este interruptor para conector eléctrico delantero.

(12) LOADER LOCKOUT

Si está instalado, pulsa para desactivar control del cargador mientras la unidad desplaza por carretera. cuchara y brazo del cargador quedarán bloqueados la posición que encuentran activar interruptor bloqueo del cargador . Esto impide que operario baje o suba inadvertidamente brazo o la cuchara del cargador mientras conduce la máquina por carretera. NOT A: Una máquina mecánica con bloqueo del cargador activado mostrará DTC 4952 junto con una lámpara ámbar y avisador acústico. Se puede pulsar botón anulación auxiliar (parte inferior izquierda) del panel instrumentos para borrar la pantalla y silenciar avisador acústico. luz ámbar permanecerá iluminada.

(13) WINDSHIELD WIPER SWITCH

Si está instalado, este interruptor tres posiciones activa / desactiva lavaparabrisas y pone funcionamiento pulverizador líquido del lavaparabrisas.

(14) V ACÍO Este espacio está disponible para cualquier opción que quiera añadir futuro.

(15) T OMA ALIMENT ACIÓN V Suministra V potencia para los accesorios.

RAPH12SSL0031DA 2

Especificaciones generales - T ablero mandos electrónico (EIC)

SR250 SV300 TR320 TV380

El tablero mandos electrónico encuentra montante del lado derecho la cabina.

Una vez asiento, la alarma suena y las luces seleccionadas iluminan brevemente. Supervise estas luces diariamente para confirmar que funcionan caso una alarma del sistema. El indicador combustible y horómetro permanecerán iluminados para que operario pueda controlarlo.

Una vez arrancada, la máquina permanecerá estacionada con la lámpara del P ARK BRAKE iluminada. lámpara del P ARK BRAKE está situada panel instrumentos. El pulsador del P ARK BRAKE está situado la palanca control derecha. El operario debe estar sentado asiento con cinturón seguridad abrochado y la barra sujeción bajada. El operario debe pulsar botón OPERA para activar los brazos del cargador y la transmisión avance, después arrancar cargador . menú SETUP semioculto permite usuario ver , seleccionar , cambiar y personalizar una serie ajustes la máquina. Puede introducirse código seguridad panel instrumentos. Una vez introducido código seguridad, cada usuario tendrá que introducir código para poder arrancar la máquina. Póngase contacto con concesionario para obtener información detallada sobre menú SETUP y la activación la función seguridad.

NOT Las definiciones los códigos avería encuentran la sección solución problemas. El código avería actualizado está visible para operario la pantalla la columna derecha. A VISO: presión baja carga hidráulica hará que accione freno estacionamiento. En caso una unidad control electrohidráulico (EH), la lámpara del P ARK BRAKE destellará y sonará una alarma acústica produce esta situación.
