SISTEMA ELECTRICO .............................................................................. 176
Montar nuevas cajas antisultafación, reconectar el extremo del cable positivo al terminal positivo y el cable negativo al terminal positivo. Colocar las tapas de protección de los terminales.
ATENCION: No invierta los terminales de la batería. Conecte los extremos de los cables positivos en los terminales positivos (+) y los extremos de los cables negativos en los terminales negativos (-).
ATENCION: Las baterías producen gases explosivos. Mantenga lejos todos los cigarrillos, llamas vivas o chispas. Asegúrese que haya una buena ventilación al cargar las baterías o al utilizarlas en un espacio cerrado. Lleve siempre gafas protectoras al trabajar cerca de una batería.
ATENCION: El electrolito de las baterías puede causar graves quemaduras. Las baterías contienen ácido sulfúrico. Evite el contacto con la piel, los ojos o la ropa. Antídoto: EXTERNO: Enjuagar con agua. INTERNO: Beber grandes cantidades de agua o de leche. A continuación, beber leche de magnesia, un huevo batido o aceite vegetal. Consultar inmediatamente a un médico. OJOS: Enjuagar con agua durante 15 minutos y obtener asistencia médica inmediata.
ATENCION: Una chispa o una llama puede ocasionar la explosión del hidrógeno de la batería. Para impedir toda explosión, proceda de la siguiente manera: - Al desconectar los cables de la batería, desconecte siempre primero el cable negativo (-). - Al volver a conectar los cables de la batería, conecte siempre por último el cable negativo (-). - Nunca ponga los bornes de batería en cortocircuito con piezas metálicas. - No suelde, rectifique, ni fume cerca de una batería.
ATENCION: Almacene siempre las baterías en un lugar seguro, lejos del alcance de los niños.
179
TRIM THIS EDGE RIGHT PAGE TRIM THIS EDGE
Template Name: OM_1_colTemplate Date: 1994_04_29
Template Date: 1994_04_29Template Name: OM_1_col
TRIM THIS EDGE
CONEXION DE LAS BATERIAS DE AUXILIARES
ATENCION: Antes de realizar cualquier tipo de labor de mantenimiento en los componentes del sistema eléctrico, gire la llave de contacto a la posición "OFF". Desconecte siempre el cable negativo (-) primero al desconectar las baterías. Al volver a conectarlas, conecte siempre el cable negativo (-) en último lugar.
ATENCION: Una conexión incorrecta de los cables auxiliares o los cortocircuitos en los bornes de las baterías pueden ocasionar un accidente. Conecte los cables de arranque auxiliares de acuerdo con las siguientes instrucciones.
Asegurarse de que el voltaje de las baterías auxiliares es el mismo que el del sistema de la máquina (24 V). 1. Retirar las tapas de los terminales. 2. Conectar el cable positivo (+) al borne positivo (+) en la primera batería de la máquina. 3. Conectar el cable negativo (-) al borne negativo (-) en la segunda batería de la máquina. 4. Arrancar el motor. 5. Retirar el cable negativo (-) de la batería auxiliar y, a continuación, el cable positivo (+). 6. Colocar las tapas de los terminales.
180
TRIM THIS EDGE LEFT PAGE
REEMPLAZO DE UNA LAMPARA Luz de la cabina
CD00E123
Retirar el cristal con la mano. Retirar la lámpara e instalar otra que tenga la misma potencia (10 W). Instalar el cristal.
Luces de trabajo

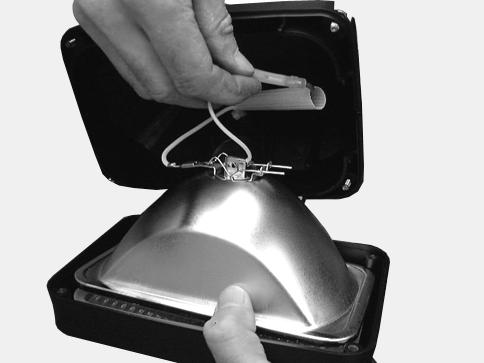

CD00E125 2. Inclinar el conjunto de luz y desconectar el tapón.

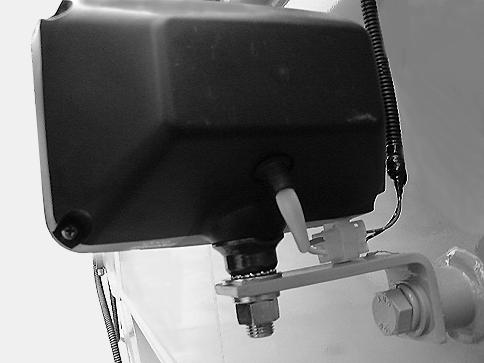

CD00E124 1. Quitar los cuatro tornillos de montaje.

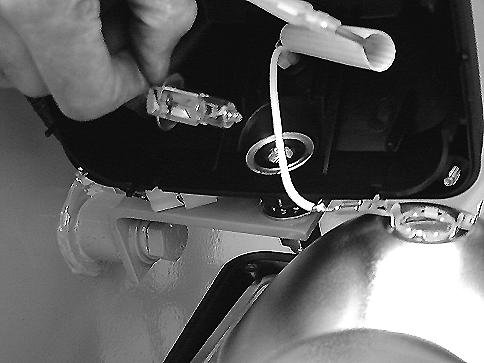

CD00E126 3. Tirar hacia afuera el sujetador, retirar la lámpara e instalar otra que tenga la misma potencia (70 W). IMPORTANTE: Nunca poner los dedos sobre una lámpara de yoduro de tungsteno. 4. Instalar el sujetador y volver a conectar el enchufe.
5. Instalar el conjunto de luz.
