AIRE ACONDICIONADO
Limpieza del filtro de admisión.........................................................Cada 50 horas Limpieza del filro de reciclado de aire..............................................Cada 50 horas Cambiar los filtros........................................................................Cada 5000 horas Revisión realizada por un especialista.............................................Cada 6 meses Es necesario realizar el mantenimiento de los componentes del sistema de aire acondicionado a intervalos regulares. Asegurarse de que dichos intervalos sean respetados de forma que se pueda garantizar un funcionamiento perfecto y un máximo rendimiento del sistema de aire acondicionado. El sistema de aire acondicionado contiene un gas que debe cumplir con estrictas normas. Cualquier defecto en el sistema debe solucionarse inmediatamente.
ATENCION: Nunca intentar realizar el mantenimiento del aire acondicionado. Consultar a su Distribuidor CASE para realizar cualquier trabajo de mantenimiento.
NOTA: Poner en funcionamiento el sistema del aire acondicionado por lo menos una vez por semana, aunque sólo sea durante un breve período de tiempo. Ver "Aire acondicionado" en la sección "Mandos/Instrumentos/Accesorios".
Inspección
Para asegurarse que el sistema de aire acondicionado funciona correctamente, examinar el acondicionador de aire mediante el procedimiento descrito a continuación, antes de iniciar el trabajo.
Condensador
Correa de accionamiento
Si el condensador está sucio, no disipará correctamente el calor. Limpiar el condensador con agua. IMPORTANTE: Nunca utilizar agua bajo presión para limpiar el condensador.

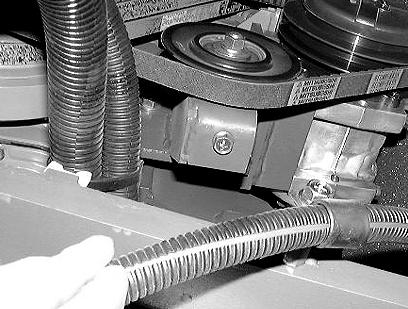

CD00E122 Utilizar el dedo para ejercer una presión de aproximadamente 10 kg en el centro de la correa de transmisión. La flecha que se produce debe ser de 8 a 10 mm. Ajustar la tensión de la correa de accionamiento, si fuera necesario.
Aire acondicionado (continuación) Tuberías
Verificar visualmente las tuberías y cerciorarse que no haya acumulaciones de polvo, grasa, etc.
Limpiar el filtro de admisión de aire
5
1 2
CD01K091 1. Desmonte los tornillos (2) y la tapa de cierre (1) del compartimento de la batería.

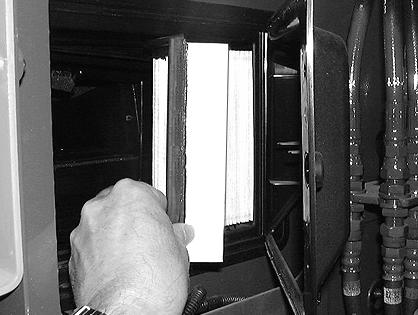

CD00E140 3. Retirar el filtro y limpiarlo con aire comprimido. Reemplazar el filtro, si estuviera dañado. IMPORTANTE: Proteja siempre la cara antes de utilizar aire comprimido. 4. Coloque el filtro en su alojamiento con la junta (5) en el interior. 5. Cierre el panel (4) y monte los tornillos (3). 6. Monte la tapa de cierre (1) y los tornillos (2).
3
4

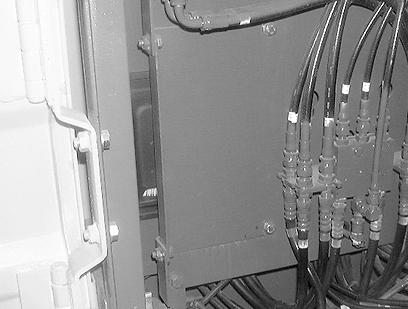

CD00E139 2. Desmonte los tornillos (3) y abra el panel (4).
Limpieza del filtro de reciclado de aire

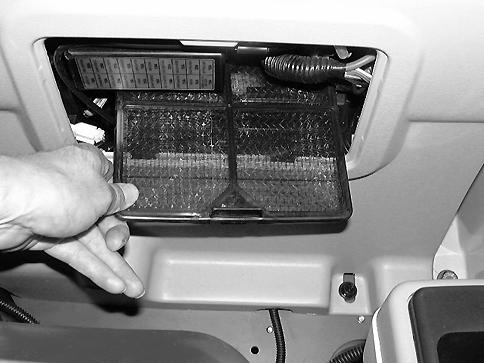

1. El filtro de reciclado de aire se encuentra debajo de la caja de fusibles (1). Retirar el panel de acceso y extraer el filtro (2).
1
Verificación del nivel de carga del circuito
2
CD00E142 2. Limpiar el filtro (2) con aire comprimido. Reemplazar el filtro, si estuviera dañado. IMPORTANTE: Proteja siempre la cara antes de utilizar aire comprimido. 3. Instalar el filtro y el panel de acceso.

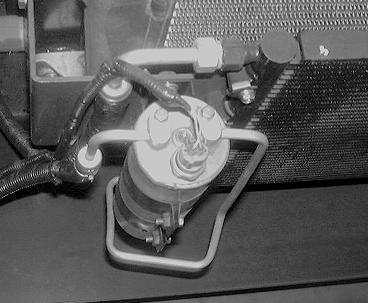

CD01K051 1. Encender el sistema de aire acondicionado, aumentar ligeramente la velocidad del motor (de 1400 a 1600 rpm) y buscar burbujas a través del indicador de nivel.
A B C
CS00E555 2. Esta verificación debe hacerse aproximadamente un minuto después de haber encendido el sistema de aire acondicionado. (A) Se observan pocas burbujas. Transparentes al comienzo y después blancuzcas. "Normal". (B) Muchas burbujas. Verificar todas las conexiones y consultar a su Distribuidor CASE. (C) Ninguna burbuja visible. Verificar todas las conexiones y consultar a su Distribuidor CASE.
