DELACOPLADOR RAPIDO

COMPRUEBE LA ABERTURA DEL GANCHO DELACOPLADOR RAPIDO (opcional) Especificaciones de mantenimiento

Comprobar......................................................................................Semanalmente y cada vez que se instala el acoplador rápido IMPORTANTE: Es obligatorio llevar a cabo esta comprobación una vez por semana y cada vez que se instale el acoplador rápido.

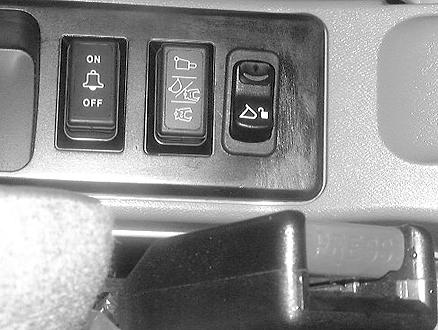

CD01K005 1. Colocar el conmutador en posición de desbloqueo. Se oirá el dispositivo de alarma sonora. Ver "Interruptor de control de bloqueo y desbloqueo del acoplador rápido" en la sección "Mandos/Instrumentos/Accesorios".

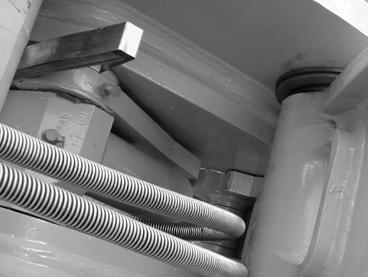

CK00G001 2. Accione el control de la cuchara para retraer completamente la barra del cilindro y mantener la presión hidráulica para que el gancho de retención haga tope contra la barra de bloqueo. 1 2

3

S

CS00J511 3. Comprobar la medida de la abertura (S) del gancho de retención. La medida (S) nunca debe superar lo siguiente: Barra de bloqueo apoyada en el suelo (1) .............................................xxx mm (2) .............................................xxx mm (3) .............................................xxx mm Si las medidas (S) sobrepasan los valores anteriores, póngase en contacto con su Distribuidor CASE. Compruebe que la barra de bloqueo no esté dañada. Compruebe que funciona correctamente y que no está obstruida por cuerpos extraños.

ATENCION: Si la medida (S) supera el máximo autorizado, no utilizar el acoplador rápido y consultar a su Distribuidor CASE.
