COLOCACION DE CUÑAS EN LA CUCHARA DERETROEXCAVACION

La máquina está provista de un mecanismo de ajuste del cucharón que elimina el juego lateral en el área del varillaje del cucharón al brazo causado por el desgaste. Esto retrasa los efectos de desgaste y aumenta el período de mantenimiento de los cojinetes y los pasadores. NOTA: Si el ajuste del juego lateral del cucharón no se realiza correctamente, se puede producir un desgaste abrasivo, un ruido anómalo y un juego lateral que pueden dañar las juntas tóricas.

Ajuste del juego lateral

Colocar la cuchara horizontalmente sobre el suelo.

J 1

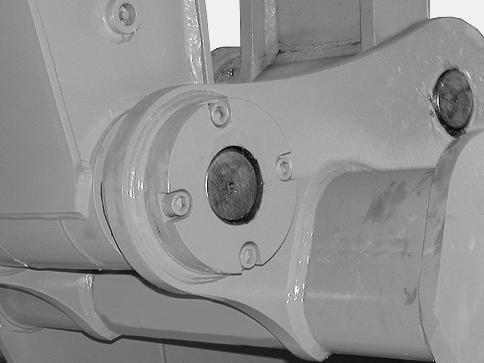

NOTA: Cuando los tornillos del tapón (1) estén apretados, el buje interior se desplaza hacia el brazo del accesorio y recoge el juego. IMPORTANTE: El buje interior tiene un saliente que evita que éste gire. El tapón (1) tiene un orificio en su superficie interior. Al instalar el tapón (1), asegurarse de que el saliente se encuentra en el interior del orificio.

2

CD00E121 Verificar el juego (J) entre el balancín y el aro de la cuchara. Si hay demasiado juego (J), retirar los cuatro tornillos, la tapa (1) y las cuñas (2). Utilizar las cuñas (2) como una lámina calibradora para determinar el número necesario de cuñas para recoger el juego (J). Instalar el número necesario de separadores. Instalar la tapa (1) y los cuatro tornillos.
