REEMPLAZO DE UNA CUCHARA DERETROEXCAVACION
Extracción
1. Colocar el cucharón en horizontal sobre un terreno plano. Accionar los controles del accesorio de forma que el pasador del varillaje del brazo del accesorio/cucharón no quede agarrotado por el peso del brazo. 2. Parar el motor y quitar la llave del interruptor de arranque.
CD00E099 5. Arrancar el motor, desenganchar el equipo de la cuchara y conservar las juntas de varillaje para volverlas a utilizar.
Instalación
1. Asegurarse de que la cuchara esté en una posición estable.

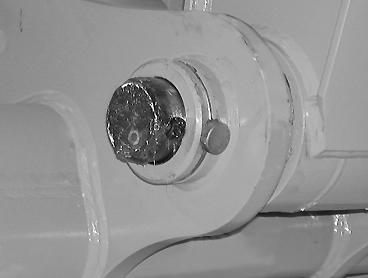

CD00E096 3. Quitar las juntas de retención y los pasadores.

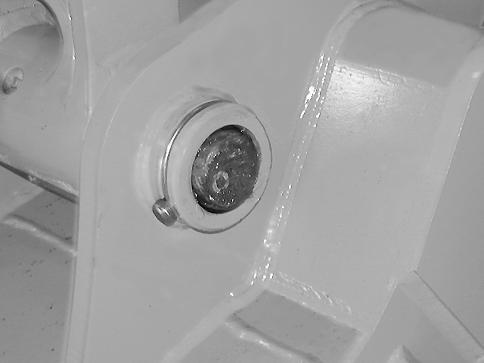

CD00E097 4. Quitar los pasadores de la cuchara.

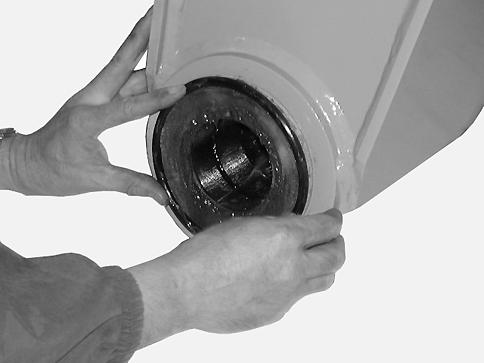

CD00E099 2. Instalar las juntas del varillaje en los resaltes del manguito del balancín. Si fuera necesario, cambiarlas.
3. Arrancar el motor. Extender el vástago del cilindro de la cuchara para colocarlo en su alojamiento. Parar el motor y quitar la llave del interruptor de arranque.

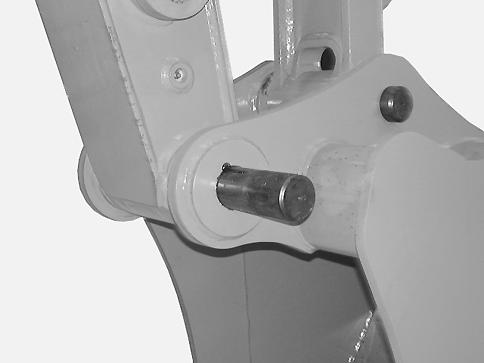

CD00E100 4. Instalar el pasador del varillaje del balancín/cuchara y después colocar el pasador de retención y el anillo. 5. Arrancar el motor y llevar la varilla de unión de la cuchara a su alojamiento. Parar el motor y quitar la llave del interruptor de arranque.
CD00E096 6. Instalar el pasador del varillaje del cucharón/varilla de conexión y los pasadores y anillos de retención. 7. Volver a colocar las juntas en sus alojamientos. 8. Ajustar las cuñas en el balancín/ cuchara. Ver "Colocación de cuñas en la cuchara de retroexcavación". 9. Engrasar los varillajes.
