ORUGAS

ORUGAS Especificaciones de mantenimiento

Limpieza..............Periódicamente y cuando la máquina haya trabajado en el lodo Verificación de la tensión...............................................................Periódicamente Revisión de los pares de apriete del tornillo de la almohadilla de acero.........................................................Cada 250 horas (después de las primeras 50 horas del período de rodaje) IMPORTANTE : Las orugas se desgastan rápidamente si están demasiado apretadas. Las orugas se desgastan rápidamente y las articulaciones pueden engancharse con la rueda dentada o salirse de la rueda intermedia o de la rueda dentada si las orugas no están lo suficientemente apretadas. Limpiar las orugas después de cada trabajo.

Limpieza

Cuando se haya utilizado la máquina en barro, un descenso de la temperatura puede hacer que el barro se solidifique.

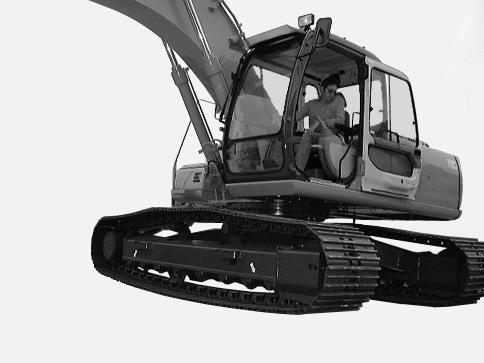

CD00E084 1. Colocar la estructura superior en ángulo recto respecto al chasis inferior. Utilizar el accesorio para presionar el suelo y bajar el aguilón hasta que la oruga se levante del suelo.

CD00E060 2. Girar el botón del acelerador del motor a la posición de velocidad máxima.

Orugas (continuación)

Revisión de la tensión

1. Estacione la máquina sobre un suelo liso y horizontal. 2. Limpiar las orugas.

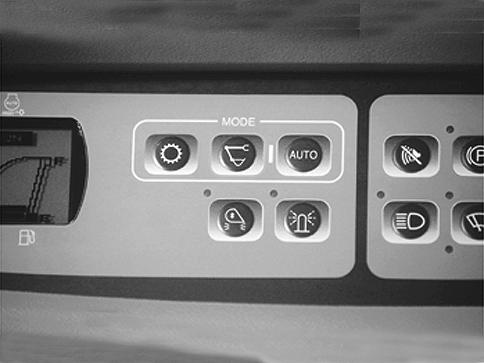

CD00E075 3. Utilizar el selector de velocidad de traslación para seleccionar la velocidad alta.

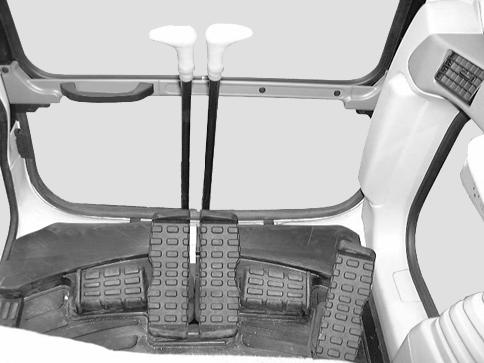

CD00E147 4. Accionar la palanca de control de desplazamiento con la oruga levantada hacia adelante y hacia atrás para extraer de esta forma el barro. 5. Repetir las Etapas 1 a 4 para la otra oruga.

CD00E084 3. Colocar la estructura superior en ángulo recto respecto al chasis inferior. Utilizar el accesorio para presionar el suelo y bajar el aguilón hasta que la oruga se levante del suelo. 4. Utilizar la palanca de control de traslación para accionar la oruga levantada en marcha atrás durante unos momentos. 5. Parar el motor y quitar la llave del interruptor de arranque.

PE07531 PE07531

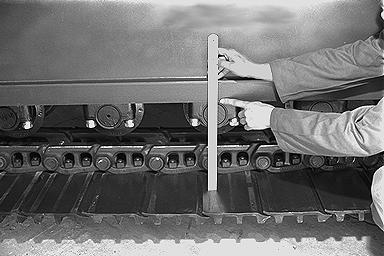

6. Medir la holgura de la oruga en la parte central entre la base del chasis inferior y la almohadilla. El valor debe estar comprendido entre: 340mm y 360mm. 7. Si fuera necesario, ajustar la tensión y después bajar la oruga levantada hasta el suelo. 8. Repita las Etapas 3 a 7 para la otra oruga.

Ajuste de la tensión

2. Inyectar grasa para obtener la holgura correcta de la oruga. El valor debe estar comprendido entre: 340mm y 360mm. 3. Retirar la pistola de engrase, limpiar el adaptador de engrase y después bajar la oruga levantada hasta el suelo. 4. Repetir las Etapas 1 a 3 para la otra oruga.

Para reducir la tensión

Esta operación debe efectuarse después del control de la tensión.

Para aumentar la tensión

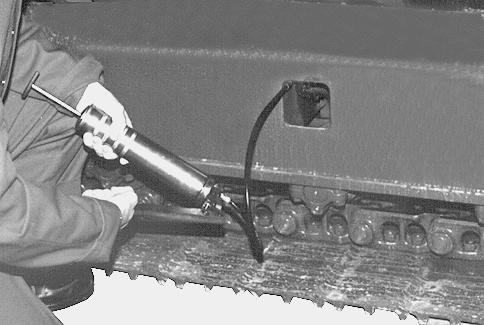

CP99B021 1. Con la oruga en posición levantada, limpiar el adaptador de punto de engrase y conectar el flexible de la bomba de grasa en el punto de engrase.

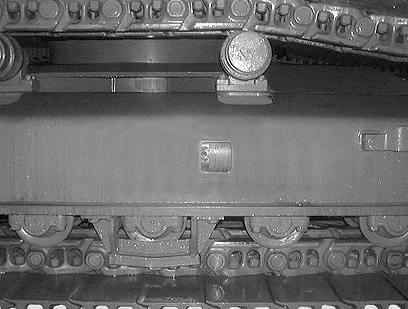

CD01K045 1. Con la oruga en posición levantada, aflojar el adaptador de punto de engrase aproximadamente tres vueltas para que la grasa pueda salir del cilindro.

ATENCION: Nunca destornillar completamente el adaptador de punto de engrase para facilitar la salida de la grasa. La grasa al interior del gato está bajo alta presión.

Orugas (continuación)

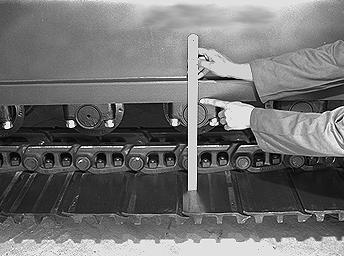

PE07531 2. Una vez que se obtenga la holgura de la oruga correcta, apretar el adaptador. El valor debe estar comprendido entre: 340mm y 360mm. 3. Limpiar el adaptador de engrase y el punto de engrase, y después bajar la oruga levantada hasta el suelo. 4. Repetir las Etapas 1 a 3 para la otra oruga. IMPORTANTE: Si el adaptador del punto de engrase está dañado, puede producirse una fuga de grasa. Revisar regularmente el estado del adaptador del punto de engrase y cambiarlo si es necesario.

Par de apriete del tornillo de zapata

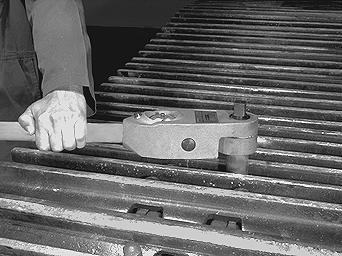

PE08316 Apretar los tornillos de zapata a un par de apriete: 1236 a 1510 Nm.

1

4 3

2

CS00E504 Apretar los tornillos en el orden indicado.
