FILTRO DE AIRE

Inspección

Cerciorarse de efectuar verificaciones regulares en el filtro de aire, el colector de entrada, las juntas y flexibles. Al mismo tiempo, comprobar el apriete de los tornillos del bloque de distribución de entrada y de las abrazaderas. Las mangueras se deben cambiar antes de que estén desgastadas.

Indicador de restricción del filtro de aire

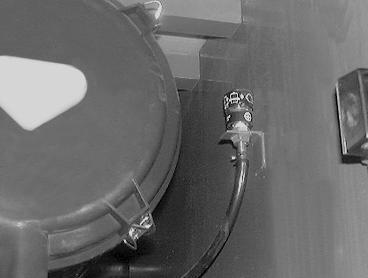

CD01K052 Este indicador se encuentra cerca del filtro de aire y muestra el estado de los elementos del filtro de aire. Cuando la zona central del indicador se vuelve roja, se debe efectuar una intervención de servicio en los elementos, independientemente de la siguiente intervención de mantenimiento programada. Una vez que se haya efectuado la intervención de servicio, pulsar el botón situado en la parte superior del indicador para iniciar un nuevo ciclo de indicación.

Especificaciones de mantenimiento

Inspeccionar y limpiar el elemento primario...................................Cada 250 horas o cada vez que la zona central del indicador se vuelva roja Cambiar el elemento primario......................................................Cada 1000 horas o después de limpiarlo seis veces Cambiar el elemento secundario.................................................Cada 2000 horas IMPORTANTE: El elemento primario se puede limpiar. El elemento secundario no se debe limpiar, sino reemplazarse. IMPORTANTE: Seguir los periodicidades de mantenimiento del filtro del aire que se indican a continuación. La limpieza de los filtros garantiza una duración más larga del motor.

Extracción de los elementos Limpieza del elemento primario

IMPORTANTE: Llevar siempre un protector facial antes de utilizar aire comprimido.

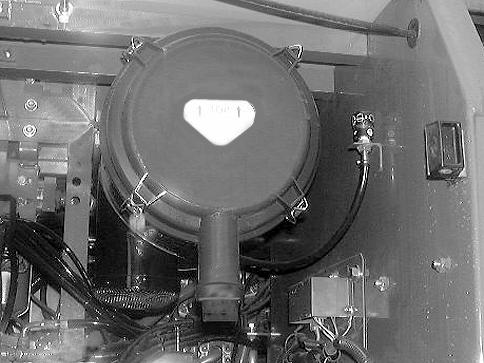

CD01K044 1. Liberar los sujetadores y retirar la cubierta.

PE08311

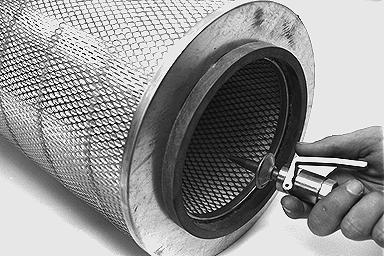

Si el elemento primario está seco: Soltar aire comprimido desde el interior hacia el exterior a muy baja presión. La boquilla del aire comprimido se debe sujetar a un mínimo de 3 cm de distancia de la pared interior del elemento primario. La limpieza se ha completado cuando deja de salir polvo del elemento primario.

CD01K012

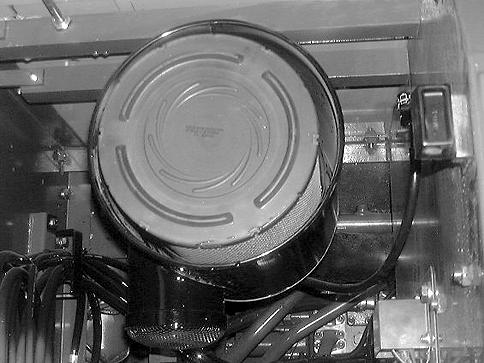

2. Extraer el elemento primario.

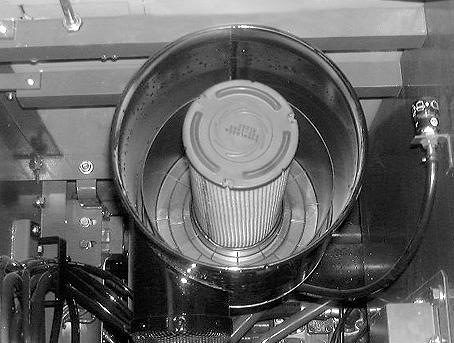

CD01K011 3. Quitar el elemento secundario si necesita recambio. IMPORTANTE: El elemento secundario se debe cambiar y no limpiar.

Filtro de aire (continuación)

IMPORTANTE: La presión del aire comprimido no debe exceder 7 bar. NOTA: No utilizar aire comprimido si hay aceite u hollín en el elemento primario.

Inspección del elemento primario

PDE0088 Si el elemento primario está aceitoso: Limpiarlo con agua utilizando un detergente apropiado (consultar a su Distribuidor CASE). Las instrucciones de uso del detergente están impresas en el envase. IMPORTANTE: Dejar secar completamente el elemento primario antes de instalarlo. Se recomienda tener preparado un elemento primario de repuesto limpio para instalar mientras que el otro elemento primario se seca.

PDE0378 Comprobar que el elemento primario no tenga daños colocando una luz para inspeccionar en el interior del mismo. IMPORTANTE: Cambiar el elemento si la luz se puede ver a través de un orificio por pequeño que sea.

Instalación de los elementos

CD01K011 1. Instalar el elemento secundario.

CD01K012

2. Instalar el elemento primario.

CD01K052 5. Pulsar el botón rojo del indicador. IMPORTANTE: Si después de la limpieza el humo procedente del tubo de escape no es normal, se debe cambiar el filtro del elemento primario.

1

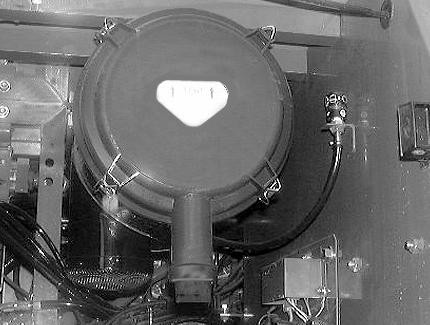

CD01K044 3. Monte la tapa (con la palabra "Top" hacia arriba) y cierre los elementos de sujeción. 4. Comprobar que el expulsor de polvo (1) situado bajo el filtro funciona correctamente.
