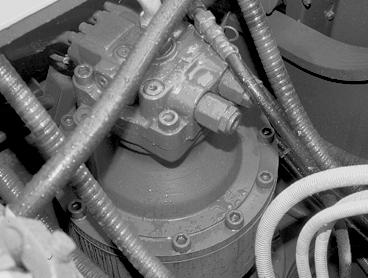

ENGRANAJE REDUCTOR DE ROTACION

ENGRANAJE REDUCTOR DE ROTACION Especificaciones de mantenimiento

Revisión del nivel de aceite............................................................Cada 250 horas Cambio de aceite.........................................................................Cada 1000 horas (después de las primeras 250 horas de funcionamiento) Engrase........................................................................................Cada 2000 horas Capacidad de aceite.....................................................................................6 litros Tipo de aceite................................................................Ver "Fluidos y lubricantes"

Nivel Drenaje y llenado

1. Estacionar la máquina sobre un terreno plano y horizontal. Parar el motor y quitar la llave del interruptor de arranque. 1. Estacionar la máquina sobre un terreno plano y horizontal. Parar el motor y quitar la llave del interruptor de arranque. 2. Quite la varilla medidora (2) y el tapón de llenado (1).

1

2

CD01K009

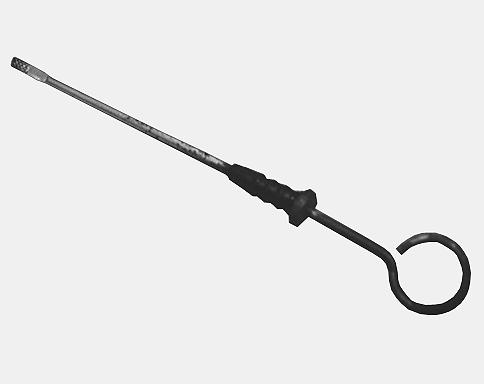

CP98N043 2. Sacar la varilla medidora (2). El nivel de aceite debe llegar hasta la abertura. Añadir aceite si es necesario a través del orificio de llenado (1). 3. Colocar la varilla medidora. 3

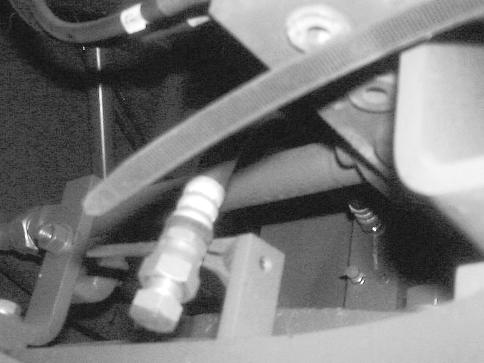

CD01K025 3. Colocar un recipiente de capacidad apropiada bajo el bastidor de torreta y retirar el tapón de drenaje (3). 4. Dejar que drene el aceite. NOTA: El aceite tarda mucho tiempo en drenarse. IMPORTANTE: Verificar el estado del aceite drenado. Si contiene limallas o materias extrañas, consultar a su Distribuidor CASE. 5. Coloque el tapón de drenaje (3).

6. Añadir aceite a través del orificio de llenado (1) hasta que el nivel sea el correcto. 7. Coloque la varilla medidora (2) y el tapón de llenado (1). 8. Esperar diez minutos y después utilizar la varilla medidora (2) para verificar otra vez el nivel de aceite. Si fuera necesario, añadir más aceite a través del orificio de llenado (1). NOTA: Al engrasar el engranaje reductor de rotación, consulte "Engrase del engranaje reductor de rotación".
