SISTEMA DE REFRIGERACION

SISTEMA DE REFRIGERACION Especificaciones de mantenimiento

Revisión del nivel del depósito del refrigerante................................Cada 10 horas o a diario Cambio de la solución refrigerante.................................................Cada dos años o dos veces por año (otoño/primavera) si se utiliza un producto anticongelante Capacidad del sistema................................................................................29 litros

ATENCION: Si se quita el tapón del radiador cuando el sistema está aún caliente, la solución de refrigerante hirviendo puede salir a presión. Para quitar el tapón, esperar a que se enfríe el sistema, girar el tapón hasta la primera muesca y esperar a que se descargue la presión. Después, quitar el tapón.

ATENCION: Revisar y realizar el mantenimiento del sistema de refrigeración siguiendo las instrucciones indicadas en este manual.

!

Solución de refrigerante

Utilizar solamente solución de refrigerante de etilenglicol en el sistema de refrigeración. Utilizar etilenglicol de buena calidad que tenga un punto de ebullición elevado y sin aditivos para prevenir los fugas. No utilizar aditivos anticorrosivos no autorizados. Puede ocurrir que los aditivos antioxidantes y el etilenglicol se mezclen y se destruyan mutuamente, lo que disminuiría la protección anticorrosiva. De esta manera se forman depósitos en el sistema de refrigeración que pueden dañar el sistema de refrigeración y el radiador. Consultar a su Distribuidor CASE para obtener la solución de refrigerante adecuada.

El nivel de solución de refrigerante debe comprobarse con el motor en frío.

2 1

ATENCION: No retirar el tapón del radiador con el motor caliente. El sistema está todavía bajo presión y el operador puede sufrir quemaduras graves.

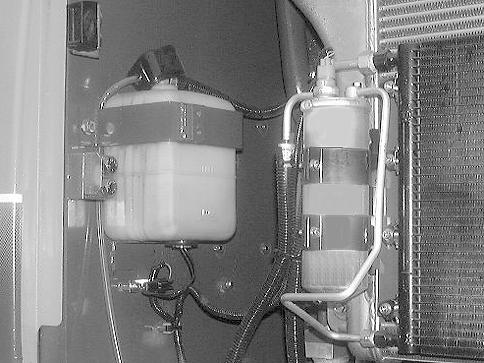

CD01K043 Sobre un terreno llano y nivelado, antes de utilizar la máquina (con el motor aún frío), el nivel del depósito de refrigerante debe estar entre las marcas "FULL" (lleno) (1) y "LOW" (bajo) (2). Si no fuera así, ver "Llenado".

Drenaje

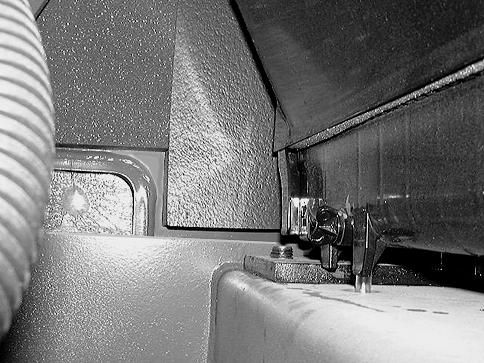

CD00E103 2. Abrir la válvula de drenaje del radiador. NOTA: Tener preparado un recipiente de capacidad adecuada.

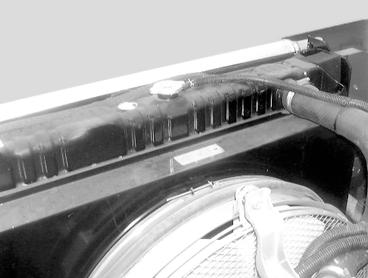

1. Retirar el tapón del radiador.

CD01K035

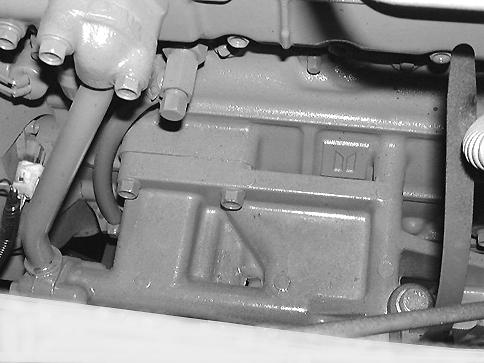

CD00E105 3. Retirar el tapón de purga situado en el bloque del motor. NOTA: Tener preparado un recipiente de capacidad adecuada.

Sistema de refrigeración (continuación) Enjuague

1. Cerrar la válvula de purga cuando el radiador esté completamente vacío. Cerrar el tapón del bloque del motor. Llenar el sistema con agua limpia. Instalar el tapón del radiador. 2. Arrancar y dejar en funcionamiento el motor a una velocidad ligeramente superior a aquella del régimen mínimo durante diez minutos para que el motor alcance una temperatura de aproximadamente 80°C. 3. Drenar el sistema una vez más. 4. Repetir las Etapas 1 a 3 hasta que el agua drenada esté clara.

Llenado

CD01K043 2. Llene el vaso de expansión hasta la marca "FULL" (lleno) y monte el tapón. IMPORTANTE: Utilizar la solución de refrigerante correcta. 3. Arrancar el motor y ponerlo a velocidad de ralentí durante unos cinco minutos. Añadir solución de refrigerante si el nivel del depósito de expansión desciende. IMPORTANTE: No llene el vaso de expansión por encima de la marca "FULL" (lleno).

CD01K035 1. Llenar con solución refrigerante el radiador hasta que se desborde y colocar el tapón del radiador.
