MOTOR

MOTOR Especificaciones de mantenimiento

Verificación de nivel de aceite del motor........................Cada 10 horas o cada día Cambio de aceite...........................................................................Cada 500 horas Cambio de los filtros de aceite.......................................................Cada 500 horas Tipo de aceite................................................................Ver "Fluidos y lubricantes" Capacidad de aceite...................................................................................24 litros

Nivel

1. Estacionar la máquina sobre un terreno plano y horizontal. Parar el motor y quitar la llave del interruptor de arranque.

1 A B

1

2

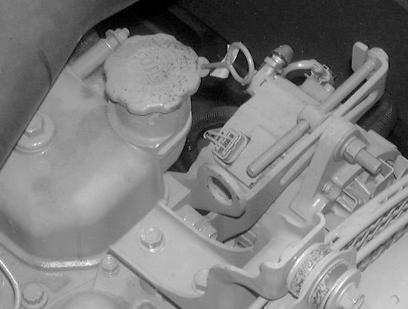

CD01K010 2. A los quince minutos de haber parado el motor, extraer la varilla medidora (1), limpiarla con un paño limpio y volverla a introducir en el tubo guía tanto como sea posible. A continuación, extraerla de nuevo.

CS98M579 3. Si el nivel de aceite está por debajo de la marca (A) (mínimo), extraer el tapón de llenado (2) y añadir aceite hasta que el nivel alcance la marca (B) (máximo) de la varilla medidora (1) y volver a colocar el tapón de llenado. NOTA: El nivel no debe superar la marca (B) (máximo) de la varilla medidora (1).

Cambio del aceite delmotor y los filtros delaceite

NOTA: Cambiar el aceite con el motor aún caliente. El aceite fluye con mayor facilidad. 1. Estacionar la máquina sobre un terreno plano y nivelado, parar el motor y extraer la llave de contacto. 2. Quitar la tapa de llenado de aceite (2).

4

5

3

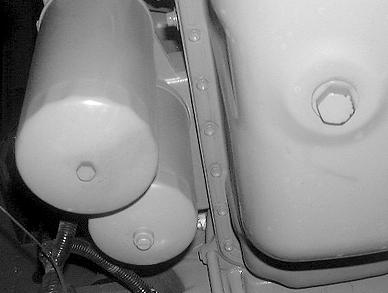

CD01K008 3. Colocar un recipiente de capacidad adecuada bajo el tapón de drenaje (3) del colector del motor y dejar que el aceite fluya. 4. Colocar una nueva junta en el tapón de drenaje (3) y colocar y apretar el tapón. 5. Desmonte el tapón de drenaje (5) da cada filtro de aceite (4) y deje que se vacíe todo el aceite. 6. Limpiar el área alrededor de los filtros de aceite (4) y extraerlos, usando una llave para filtros.

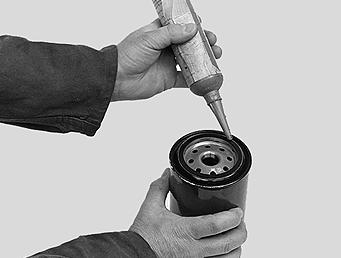

PH08325 7. Recubrir la junta de cada uno de los filtros nuevos con una película de aceite. 8. Instalar los filtros nuevos, apretar hasta que las juntas hagan contacto con las cabezas de los filtros, a continuación, apretar otra media vuelta adicional a mano. IMPORTANTE: No utilice una llave para filtros con el fin de apretar los filtros. Un apriete excesivo puede dañar los filtros y sus sellos herméticos. 9. Llenar el motor con aceite de motor nuevo (24litros). Colocar el tapón de llenado de aceite (2). 10.Poner el motor en marcha durante unos minutos para comprobar que no hay fugas. Comprobar de nuevo el nivel de aceite y añadir más si es necesario. IMPORTANTE: Esperar siempre quince minutos para permitir que el aceite vuelva al colector antes de comprobar el nivel de aceite.
