TRANSPORTE DE LA MAQUINA

En tren TRANSPORTE DE LA MAQUINA

Puesto que el transporte en tren está sujeto a reglamentos especiales, consultar con una organización autorizada.

En un remolque

ATENCION: Esta máquina puede deslizarse y caer de un remolque o de una rampa y provocar lesiones graves. Asegurarse de que el remolque y las rampas están limpios. La máquina debe estar en línea recta con el remolque antes de cargarla.

ATENCION: Es obligatorio retirar el contrapeso antes de emprender cualquier desplazamiento sin el equipo o el transporte de la máquina sin el equipo.

!

Se deben conocer los reglamentos y normativas de seguridad antes de transportar la máquina. Asegurarse de que tanto el remolque como la máquina están provistos del equipo de seguridad adecuado.

Carga

CD95M248 1. Colocar un bloque detrás de las ruedas del remolque. Colocar los dispositivos de ensanchamiento del remolque (si estuviere equipada).

CD00E010 2. Asegurarse que el bloqueo del bastidor de torreta no esté activado.

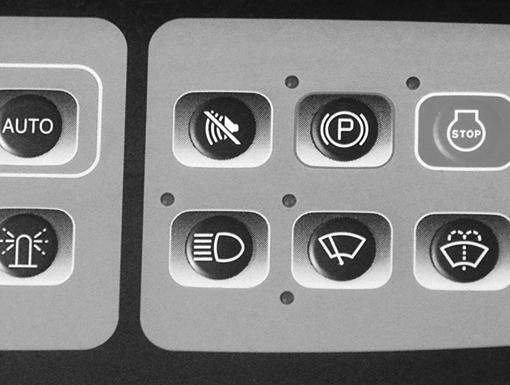

CD00E150 3. Seleccione la función automática de la velocidad de ralentí del motor, de tal manera que aparezca la posición "ON" en la pantalla de visualización.

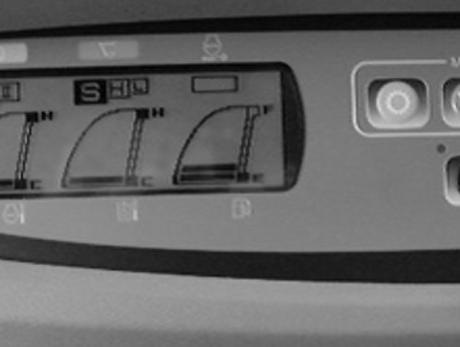

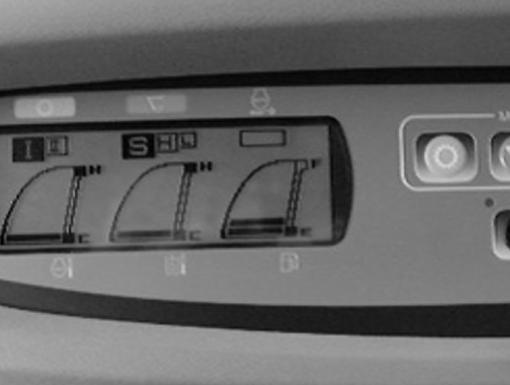

CD00E150 4. Seleccione la velocidad de traslación lenta.

PDH0248 5. Alinear la máquina con el remolque, con los engranajes de reducción de traslación hacia las rampas. Levantar el equipo y llevarlo a aproximadamente veinte centímetros por encima de la plataforma del remolque. IMPORTANTE: En esta posición, los controles de dirección y traslación están invertidos.

(Máquina sin herramienta)

CS99B518 5. Alinear la máquina con el remolque, con los engranajes de reducción de traslación hacia las rampas. IMPORTANTE: En esta posición, los controles de dirección y traslación están invertidos.

Transporte de la máquina (continuación)

(Máquina con herramienta) (Máquina con herramienta)

PDH0249 6. Al desplazarse desde las rampas sobre la plataforma del remolque, levantar ligeramente la pluma cunado el equipo toque el remolque para llevar el nivel de la máquina y después moverse hacio delante hasta que toda la máquina quede sobre el remolque.

(Máquina con herramienta)

PDH0251 8. Llevar la máquina derecho hacia la parte delantera del remolque y después hacer reposar el equipo sobre la plataforma del remolque.

(Máquina sin herramienta)

PDH0250 7. Una vez que la máquina esté completamente sobre el remolque, levantar ligeramente el equipo y girar el bastidor de torreta, de tal manera que el equipo quede hacia el lado de acceso a la rampa.

CS99B519 8. Colocar la máquina a la derecha de la parte delantera del remolque, girar el bastidor de torreta 180°. 9. Bloquear la función de rotación del bastidor de torreta. 10.Parar el motor, retirar la llave del conmutador de arranque, levantar la palanca de anulación de las funciones (con la barra de seguridad hacia el interior). 11.Asegurarse de que todas las puertas, capós y paneles de acceso estén correctamente bloqueados.

12.Plegar los retrovisores hacia el interior.

PDF0360

13.Utilizar cuñas y cadenas para inmovilizar la máquina y el equipo (si se equipan) en el remolque.

Descarga

1. Quitar las cuñas y la cadenas de sujeción. 2. Arrancar la máquina. 3. Desbloquear la función de rotación del bastidor de torreta. 4. Bajar la palanca de anulación de funciones (con la barra de seguridad en posición hacia el exterior). 5. (Máquina con herramienta) Levantar la herramienta para colocarla a pocos centímetros por encima de la plataforma del remolque. 6. Seleccione la velocidad de traslación lenta. 7. Mover lentamente hacia delante, levantando la herramienta (si se equipa) de manera que se quede a pocos centímetros del suelo. 8. Girar los retrovisores para ponerlos en posición correcta.

PDH0251 MAQUINA LISTA PARA EL TRANSPORTE

14.Medir la distancia entre el suelo y el punto más alto de la máquina. Se debe conocer la altura total. Ver "Dimensiones totales de la máquina" en la sección "Especificaciones".
