ODEMARTILLO HIDRAULICO

CIRCUITOS HIDRAULICOS DE CAUDAL ALTO ODEMARTILLO HIDRAULICO (opcional)

La máquina tiene dos tipos de circuito hidráulico auxiliar. Un circuito está destinado al equipo de flujo único, como los martillos hidráulicos. El segundo está destinado al equipo de flujo continuo de flujo doble o único, o al equipo de flujo doble como las trituradoras de hormigón. Consultar a su Distribuidor CASE para obtener instrucciones sobre la selección de la presión correcta para la herramienta opcional.

Configuración del martillo hidráulico

2

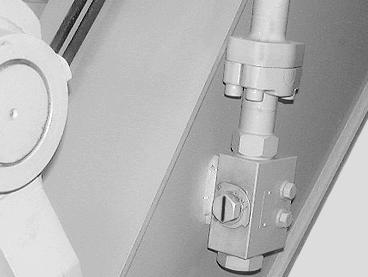

CD01K042 1. Efectúe las conexiones necesarias en la herramienta y, a continuación, abra las válvulas de alimentación.

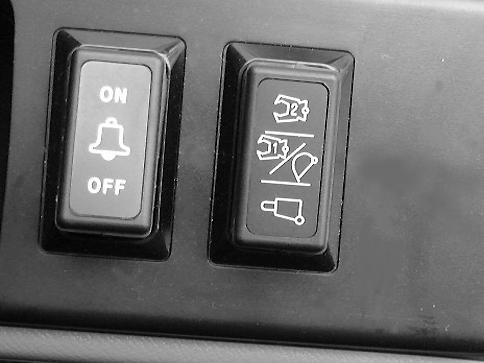

CD00E072 3. Inclinar el control (2) del brazo izquierdo hacia la derecha para el funcionamiento del martillo hidráulico.

1

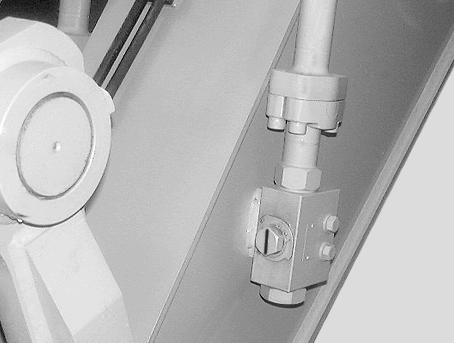

CD00E070 2. Retirar el tornillo (1), poner la válvula selectora de flujo en posición (B) y después instalar el tornillo (1).

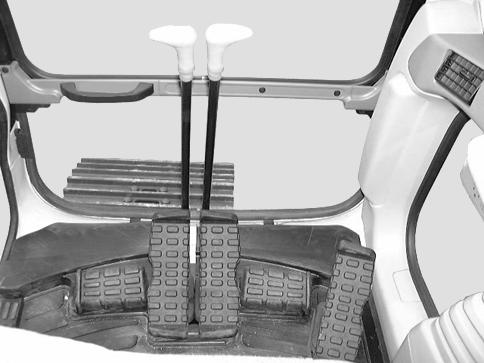

CD00E012 4. Utilizar el pedal de control para emplear el martillo hidráulico. 5. Cierre las válvulas de alimentación, antes de desmontar el martillo hidráulico, y obtúrelas a continuación. 6. Inclinar el control (2) a la posición central.

Configuración de la trituradora de hormigón de flujo doble

CD01K042 1. Efectúe las conexiones necesarias en la herramienta y, a continuación, abra las válvulas de alimentación. 2

CD00E072 3. Inclinar el control (2) del manipulador izquierdo a la izquierdo para la función de triturador de hormigón.

1

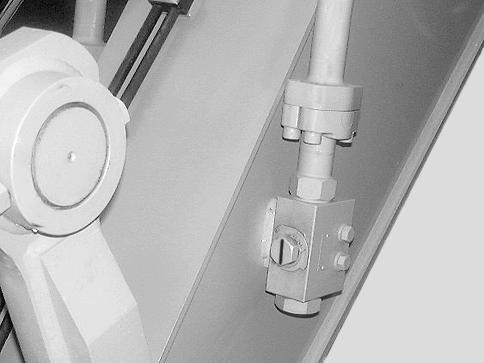

CD00E071 2. Retirar el tornillo (1), poner la válvula selectora de flujo en posición (C) y después instalar el tornillo (1).

CD00E012 4. Utilizar el pedal de control para emplear la trituradora de hormigón.

Circuitos hidráulicos de caudal alto o de martillo hidráulico (opcional) (continuación)

Configuración de la trituradora de hormigón de flujo único y de la cuchara de retroexcavación

CD01K042 5. Cierre las válvulas de alimentación, antes de desmontar la trituradora de hormigón, y obtúrelas a continuación. 6. Inclinar el control (2) a la posición central.

CD01K042 1. Efectúe las conexiones necesarias en la herramienta y, a continuación, abra las válvulas de alimentación.

CD00E071 2. La válvula selectora de caudal no precisa de ningún ajuste.

CD00E072 3. Asegurarse que el brazo izquierdo esté en la posición central.

CD00E012 4. Utilizar el pedal de control para emplear la trituradora de hormigón.

CD01K042 5. Cierre las válvulas de alimentación, antes de desmontar el martillo hidráulico, y obtúrelas a continuación.
