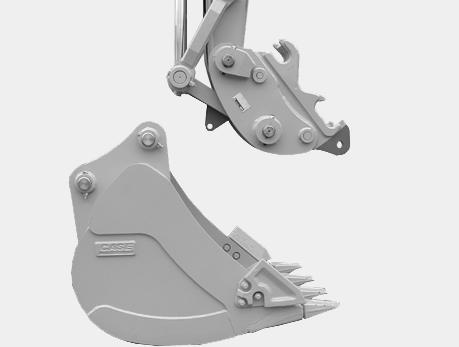

INSTALACION Y EXTRACCION RAPIDAS DELAHERRAMIENTA

INSTALACION Y EXTRACCION RAPIDAS DELAHERRAMIENTA (opcional)

IMPORTANTE: Este acoplador rápido está diseñado para ser utilizado con cucharas CASE. Aunque esto no significa que no se puedan utilizar otras cucharas siempre y cuando se modifiquen los diámetros de los pasadores y la anchura entre las orejetas de la cuchara a las dimensiones correspondientes para que se puedan ajustar al acoplador rápido (pernos, arandelas, cojinetes, etc.). Consultar a su Distribuidor CASE.

ATENCION: Está terminantemente prohibido permanecer en el área de trabajo de la máquina durante las operaciones de instalación y extracción de la herramienta.

Instalación

1. Compruebe que la herramienta que se va a instalar se encuentra sobre una superficie lisa y nivelada y que está provista con los pasadores suministrados con el acoplador rápido.

1

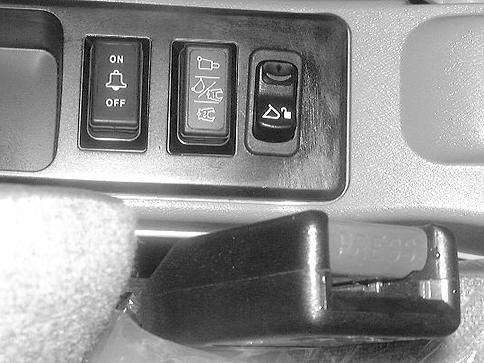

CD01K005 2. Colocar el conmutador (1) en posición de desbloqueo. Se oirá el dispositivo de alarma sonora. Ver "Interruptor de control de bloqueo y desbloqueo del acoplador rápido" en la sección "Mandos/Instrumentos/Accesorios".

CD00F030 3. Accione los controles del cangilón y del cucharón de manera que el cucharón quede prácticamente vertical, inclinado ligeramente hacia la cabina para soltar el dispositivo de seguridad. Extender la barra del cilindro de la cuchara y mantener la presión hidráulica de modo que el gancho de retención se retraiga.

Instalación y extracción rápidas de la herramienta (opcional) (continuación)

3

2

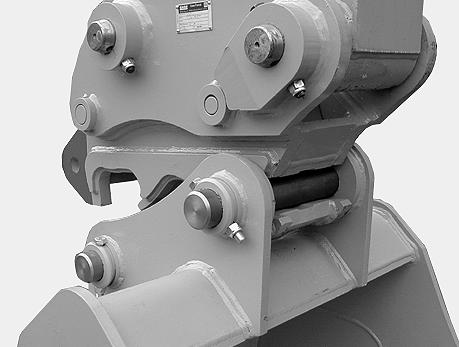

CD00F031 4. Accionar la palanca de control para acercar el gancho (2) del acoplador rápido alrededor del pasado (3) de la herramienta.

CD00F033 6. Subir el cucharón y, a continuación, utilizar el control de la cuchara para extender completamente la barra del cilindro. 7. Colocar el conmutador (1) en posición de bloqueo. El dispositivo de alarma sonora dejará de funcionar. Ver "Interruptor de control de bloqueo y desbloqueo del acoplador rápido" en la sección "Mandos/Instrumentos/Accesorios".

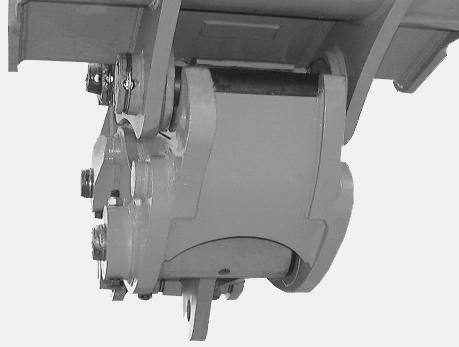

CD00F036 5. Accionar la palanca de control de la cuchara para que el pasador (3) quede completamente enganchado con el gancho de retención (2).

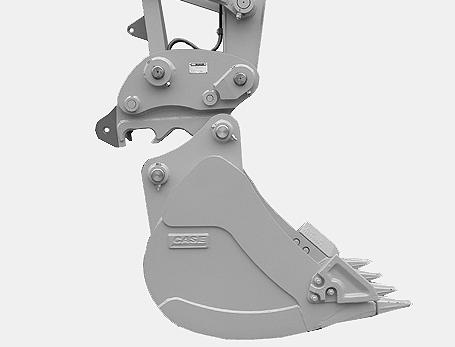

CP00G001 8. Mantener la presión del cilindro del cangilón para dejar que se cierre el gancho de retención. Subir la herramienta para que se pueda ver el pasador de la cuchara.

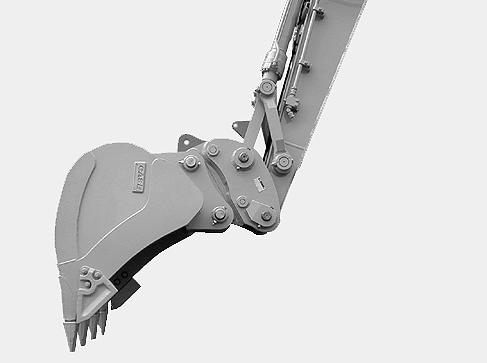

CD00H004 9. Compruebe que el pasador de la cuchara está perfectamente conectado en el gancho (rojo) de retención.

CD00F033 1. Accione los controles del cangilón y del cucharón de manera que el cucharón quede prácticamente vertical, inclinado ligeramente hacia la cabina para soltar el dispositivo de seguridad. Extender la barra del cilindro de la cuchara y mantener la presión hidráulica de modo que el gancho de retención se retraiga.

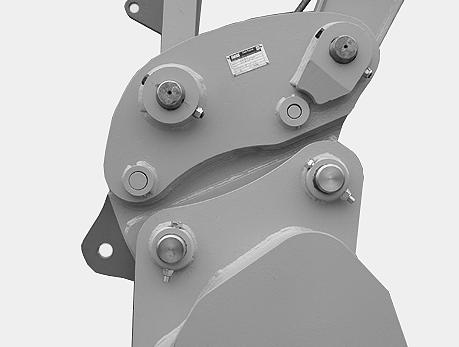

CD00F032 10.Accione el control de la cuchara para que se retraiga la barra del cilindro y dejar que se conecte el dispositivo de seguridad. IMPORTANTE: Si no es posible realizar la inspección visual desde el asiento del operador, bájese entonces de la máquina y compruebe que la herramienta está correctamente conectada con el dispositivo de seguridad accionado. 1

CD01K005 2. Colocar el conmutador (1) en posición de desbloqueo. Se oirá el dispositivo de alarma sonora. Ver "Interruptor de control de bloqueo y desbloqueo del acoplador rápido" en la sección "Mandos/Instrumentos/Accesorios".

Instalación y extracción rápidas de la herramienta (opcional) (continuación)

CD00F034 3. Accione el control de la cuchara para dejar la herramienta con seguridad sobre una superficie plana y nivelada.

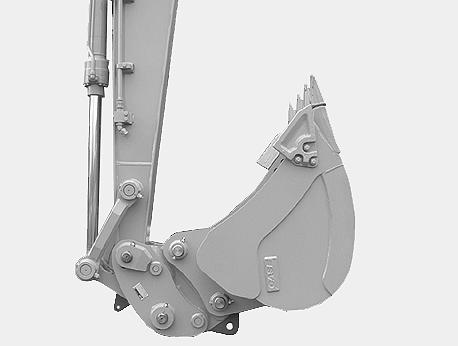

CD00F035 4. Mover el control del balancín para desenganchar la herramienta.
