Consumibles
Dimensión

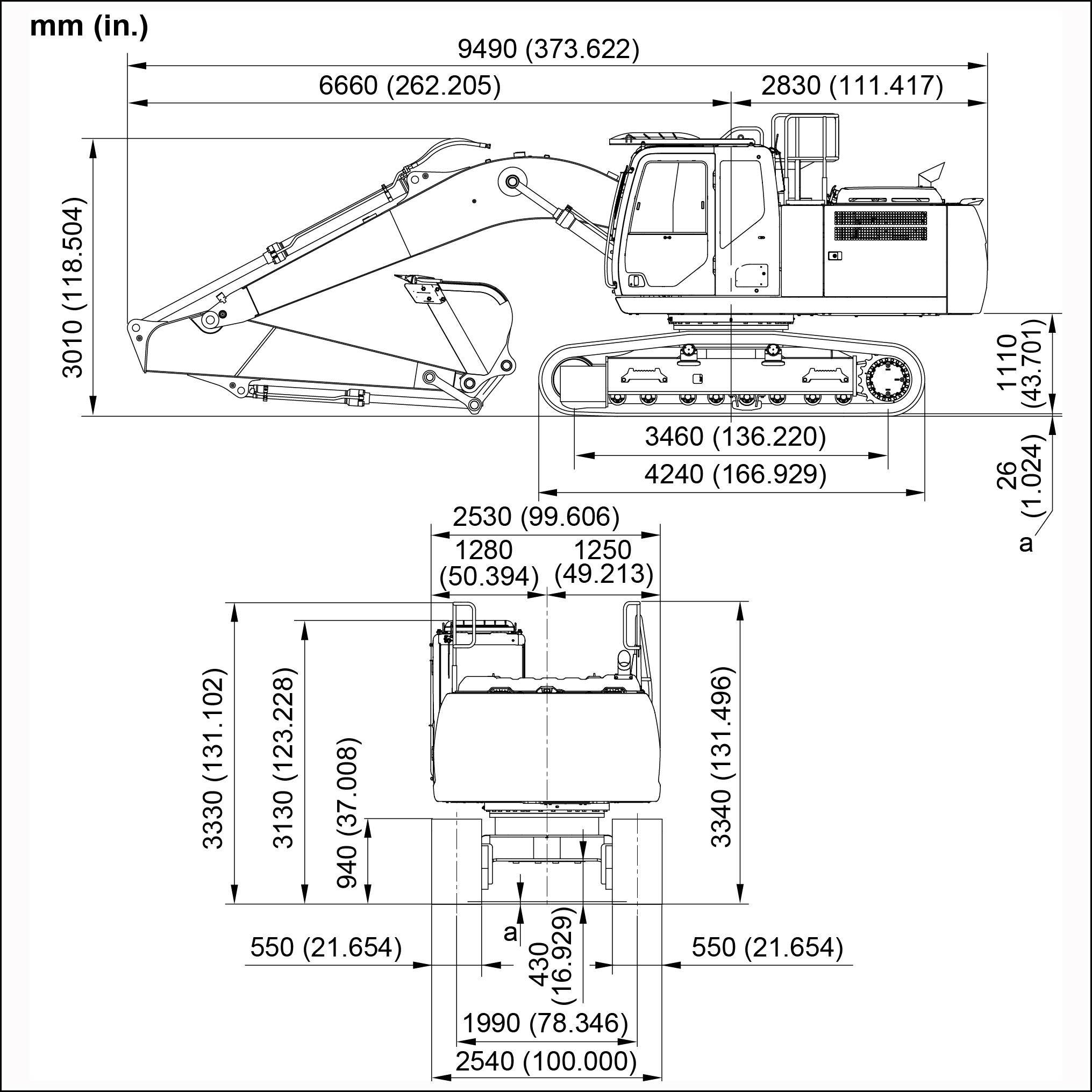

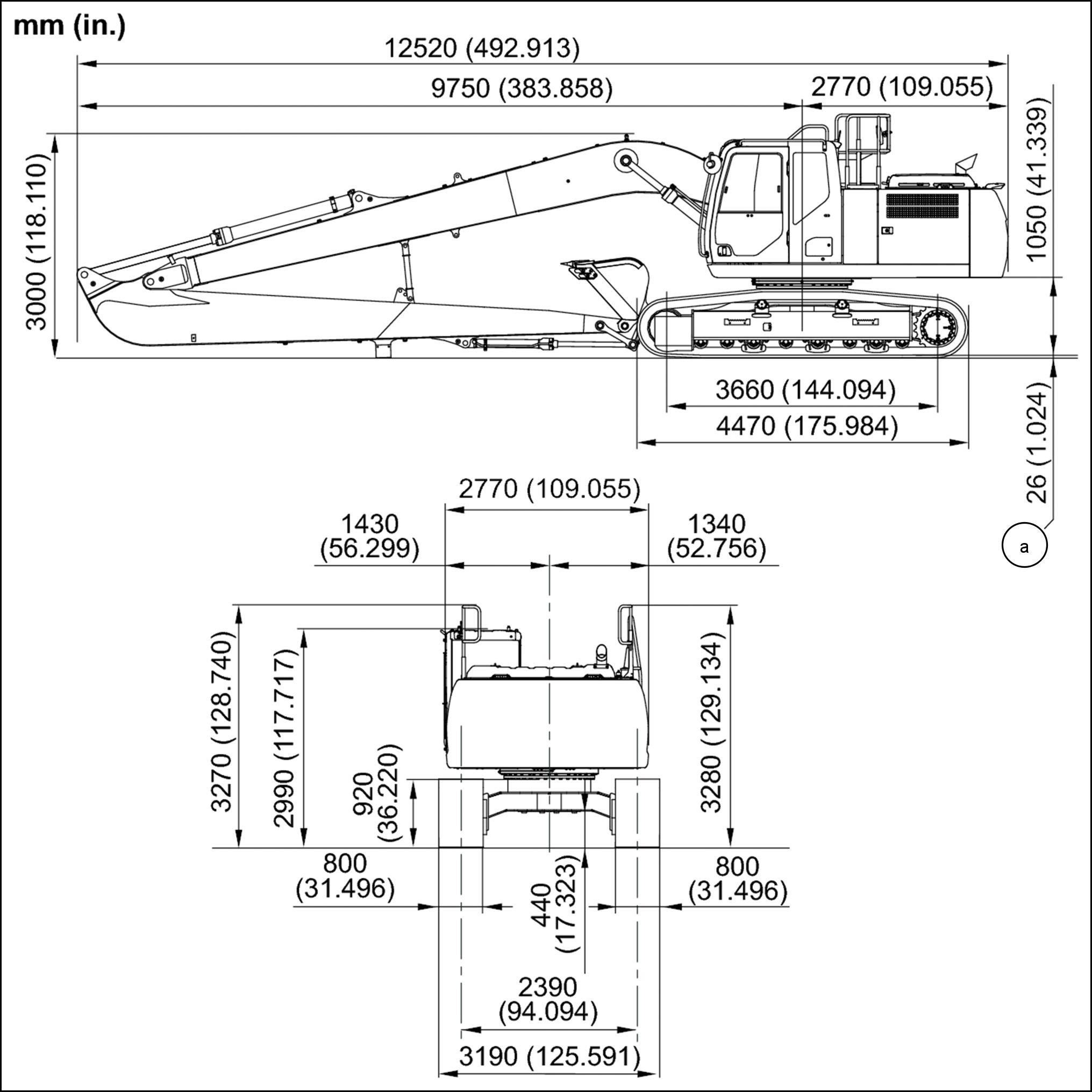

CX210D Long Reach Excavadoras de cadenas - V ersión LC de largo alcance (TIER 4 FINAL) - Mercado de Europa
Brazo extralargo [ 6.40 m ( 21.00 ft )]
A VISO: Los valores utilizados este documento están sujetos a cambios sin previo aviso debido a cambio diseño u otros motivos. A VISO: Los valores indicados diagrama incluyen la altura las orejas la zapata (a) [ ( 1.02 )]
SMIL15CEX6208GB 1
Dimensión
CX230D Excavadoras de cadenas - V ersión NHD (TIER 4 FINAL) - Mercado de Europa
Brazo estándar [ 2.40 m ( 7.87 ft )]
NOT Los valores utilizados este documento están sujetos a cambios sin previo aviso debido a cambio diseño u otros motivos. Los valores indicados diagrama incluyen la altura las orejas la zapata (a) [ ( 1.024 )

SMIL15CEXY921GA 1

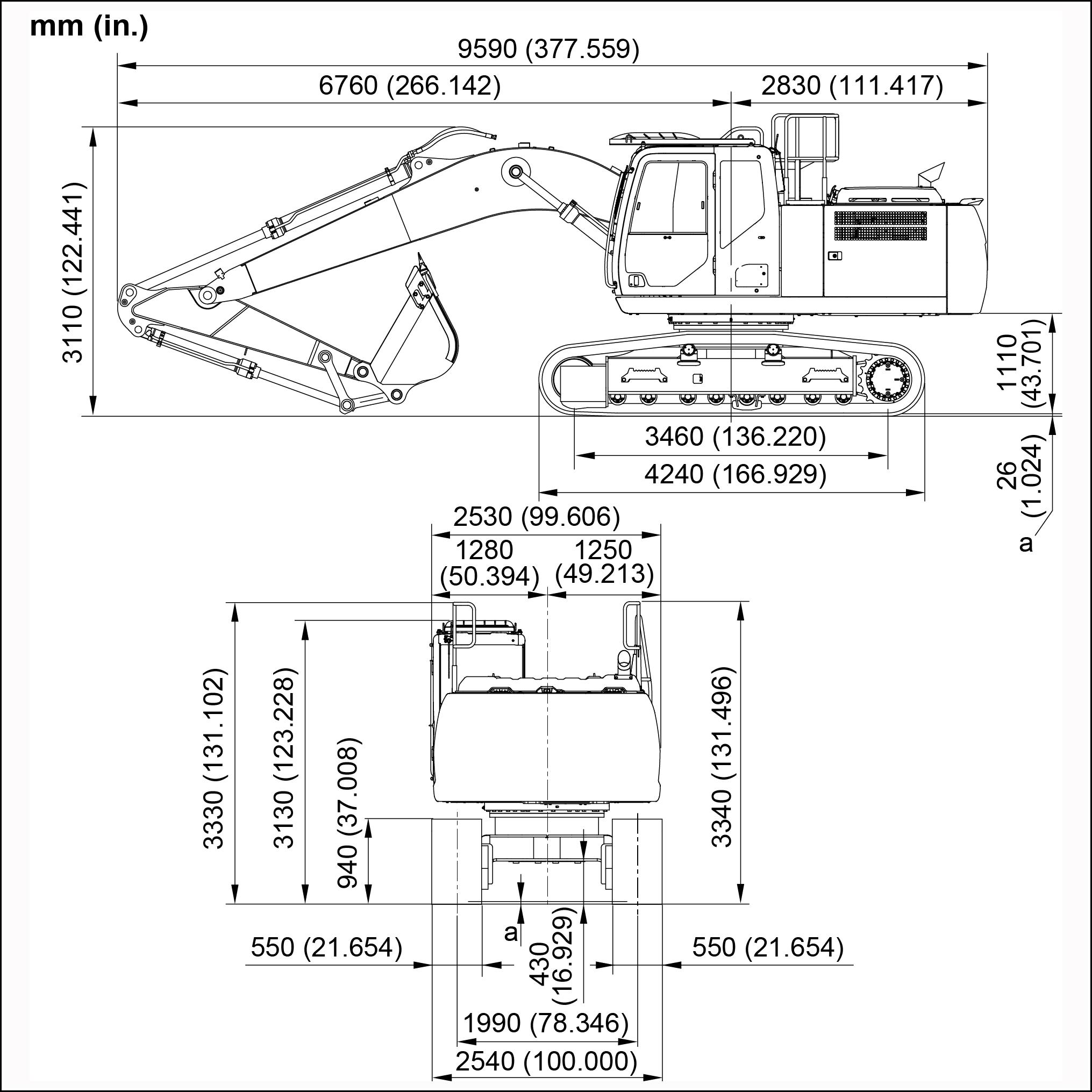

Brazo corto [ 1.91 m ( 6.27 ft )]
NOT Los valores utilizados este documento están sujetos a cambios sin previo aviso debido a cambio diseño u otros motivos. Los valores indicados diagrama incluyen la altura las orejas la zapata (a) [ ( 1.024 )

SMIL15CEXY922GA 2

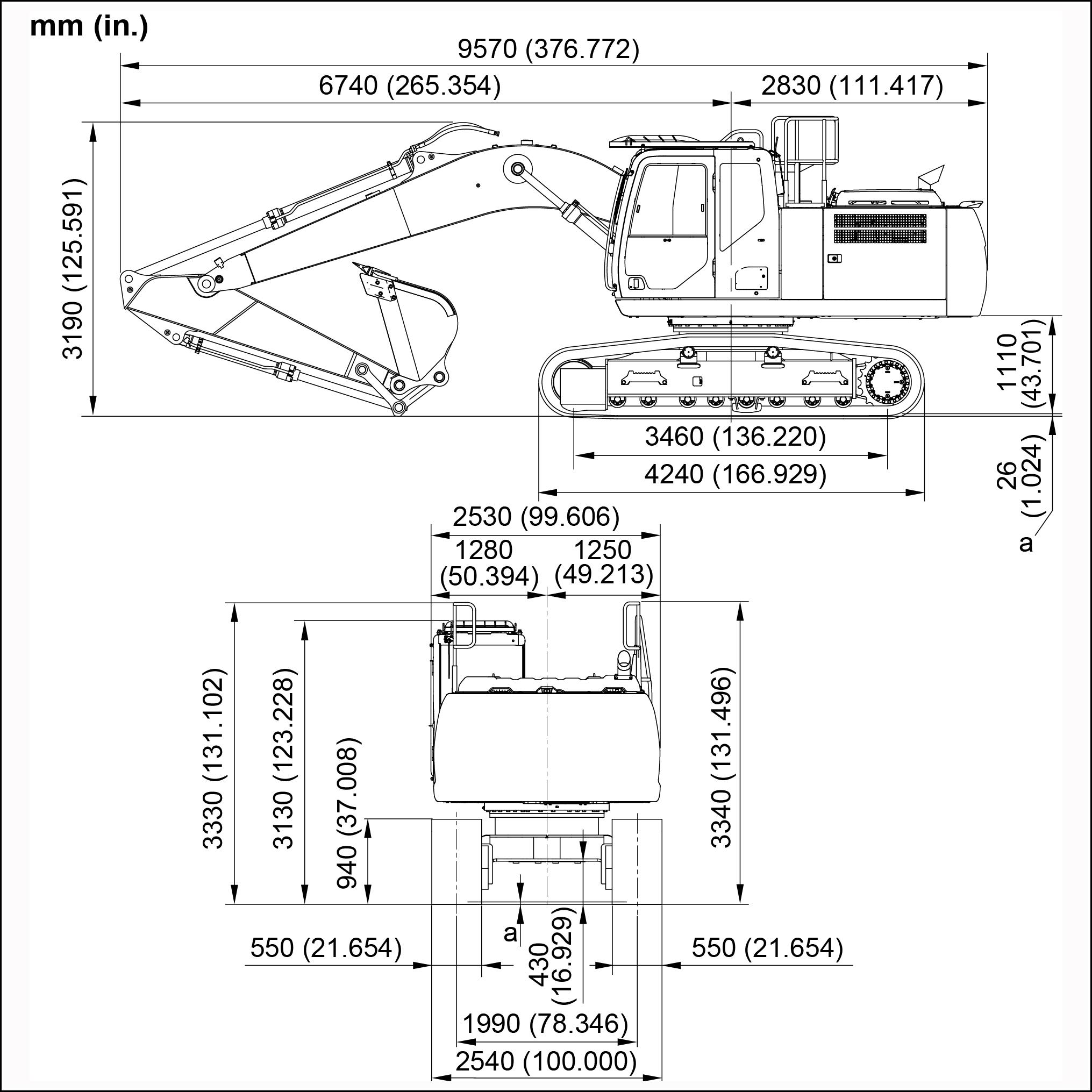

Brazo largo [ 2.94 m ( 9.65 ft )]
NOT Los valores utilizados este documento están sujetos a cambios sin previo aviso debido a cambio diseño u otros motivos. Los valores indicados diagrama incluyen la altura las orejas la zapata (a) [ ( 1.024 )

SMIL15CEXY923GA 3
