Dimensión

CX210D Excavadoras de cadenas - V ersión NLC con articulación triple (TIER4 FINAL) - Mercado de Europa

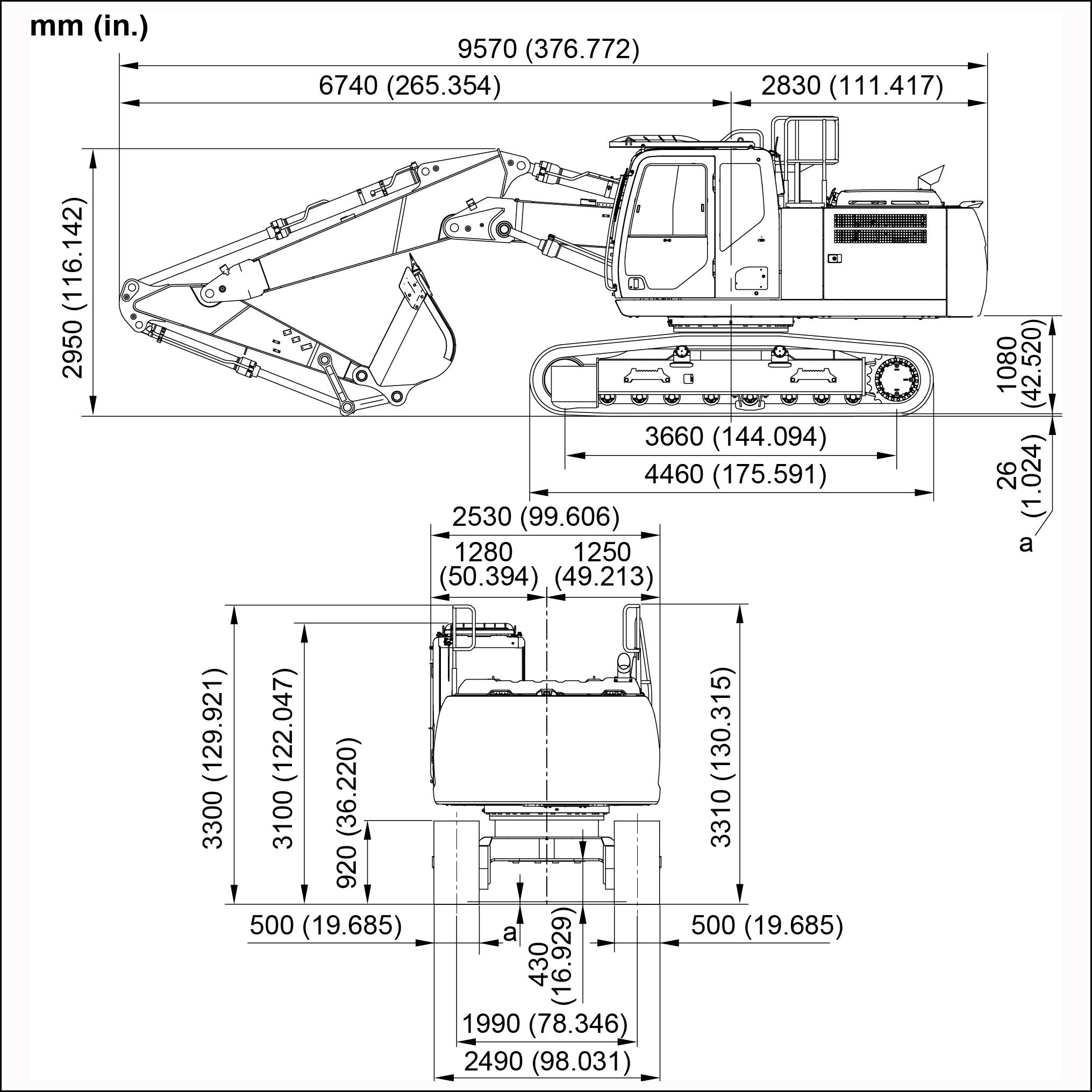

Brazo estándar [ 2.40 m ( 7.87 ft )]

NOT Los valores utilizados este documento están sujetos a cambios sin previo aviso debido a cambio diseño u otros motivos. Los valores indicados diagrama incluyen la altura las orejas la zapata (a) [ ( 1.024 )

SMIL15CEXY917GA 1

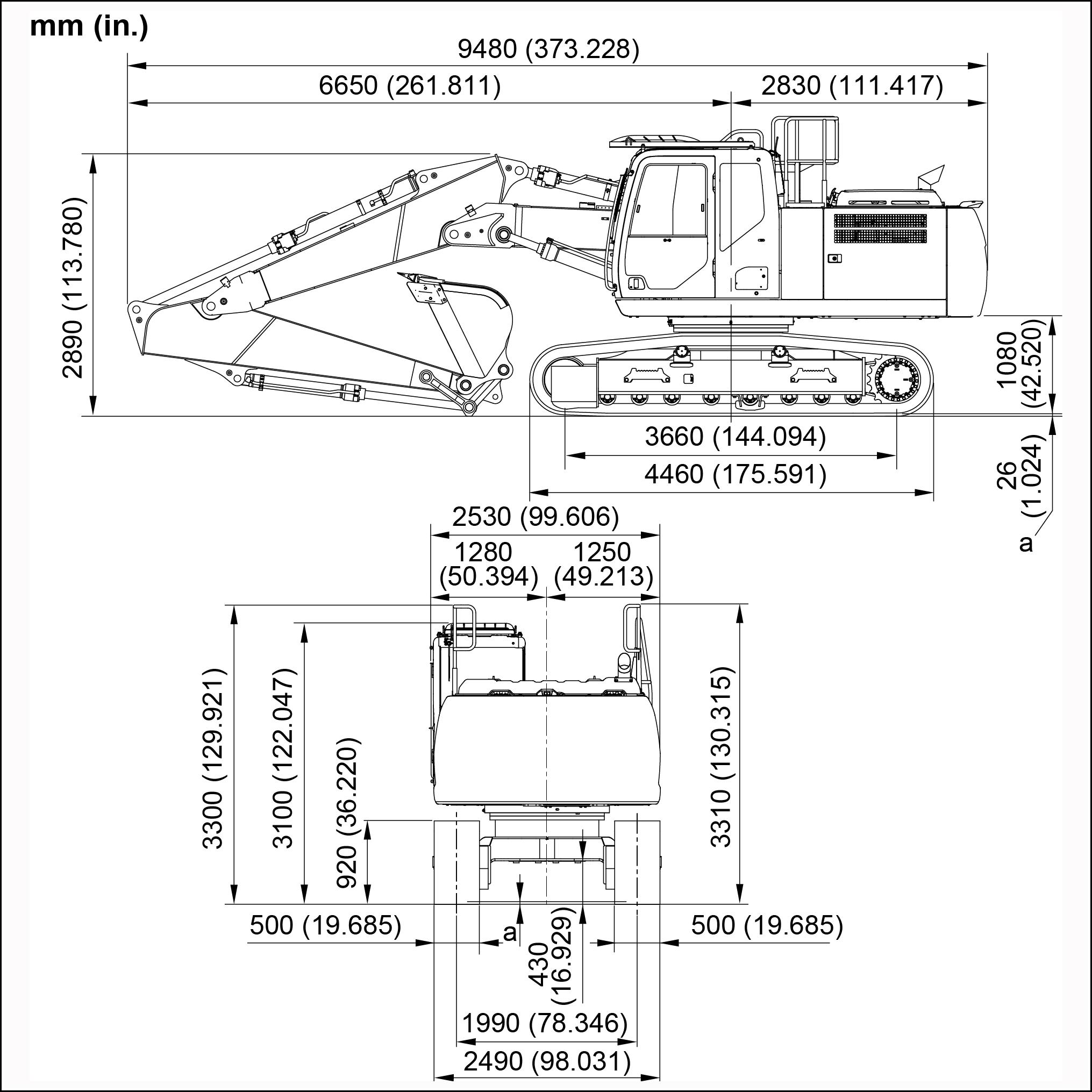

Brazo corto [ 1.91 m ( 6.27 ft )]

NOT Los valores utilizados este documento están sujetos a cambios sin previo aviso debido a cambio diseño u otros motivos. Los valores indicados diagrama incluyen la altura las orejas la zapata (a) [ ( 1.024 )

SMIL15CEXY918GA 2

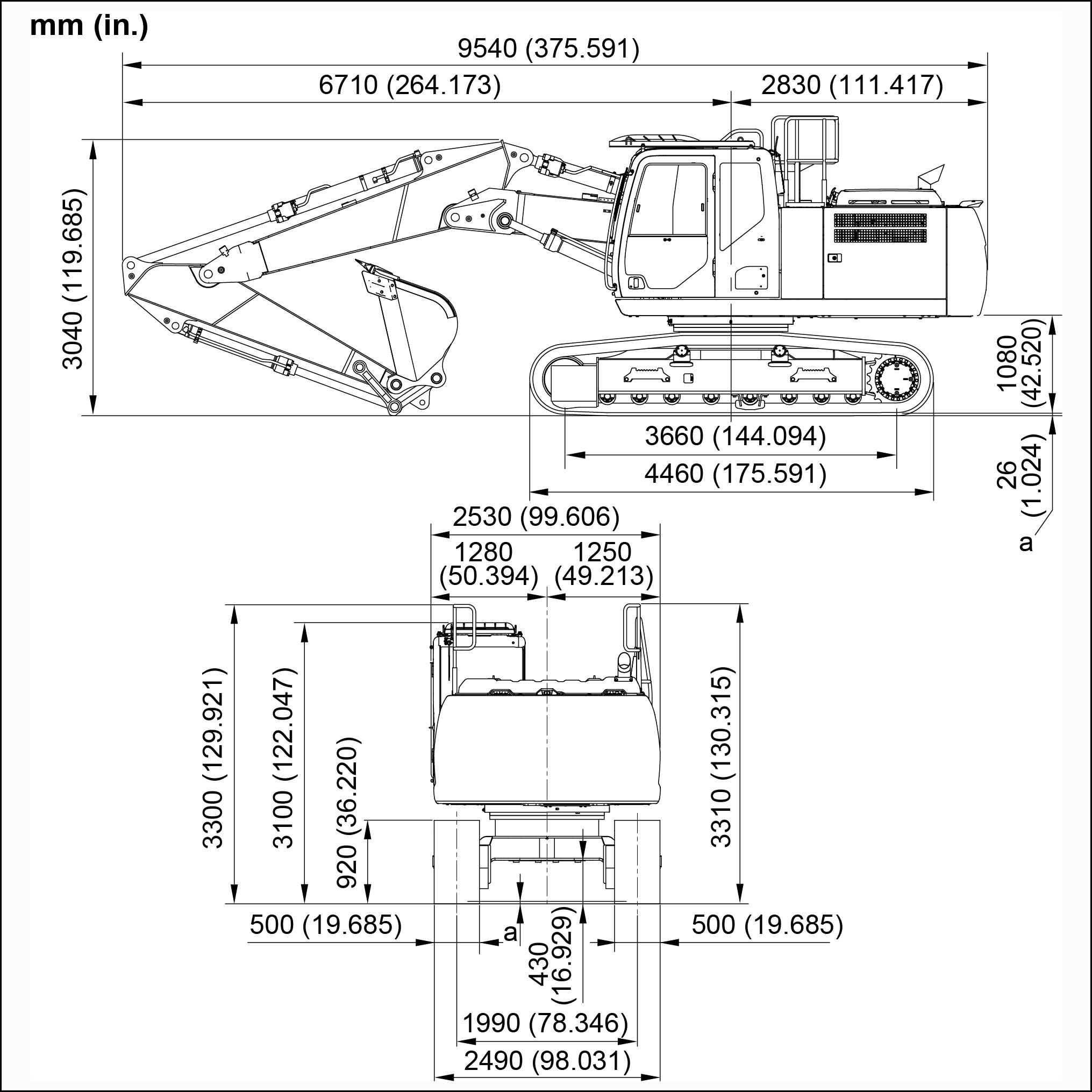

Brazo largo [ 2.94 m ( 9.65 ft )]

NOT Los valores utilizados este documento están sujetos a cambios sin previo aviso debido a cambio diseño u otros motivos. Los valores indicados diagrama incluyen la altura las orejas la zapata (a) [ ( 1.024 )

SMIL15CEXY919GA 3
