Komponentlerin sıkma torku özellikleri
Komponent Cıvata (Ø) Anahtar (mm)
Tork (Nm)
Yürüyüş redüksiyon dişlisi (*) M16 24 267-312 Cer dişlisi (*) M16 24 267-312 İstikamet tekeri (*) M16 24 267-312 Taşıyıcı makara (*) M20 30 521-608 Yürüyüş makarası (*) M18 27 371-432 Zincir kılavuzu (*) M18 27 380-443 Palet pabucu M20 30 300 +120°
Arka ağırlık M27 M30 41 46 1058-1235 1333-1549
Kule dönüş yatağı (alt takım) M20 M24 30 36 468-545 783-913
Kule dönüş yatağı (üst yapı) M20 M24 30 36 468-545 783-913
Kule dönüş redüksiyon dişlisi (*) M20 M24 30 36
521-608 783-913 Motor (*) M16 24 265-313 Motor takozları (*) M10 17 64-73 Radyatör (*) M16 24 147-176 Hidrolik pompa (*) M10 M20 17 64-74 367-496 Hidrolik yağ tankı (*) M16 24 232-276 Yakıt tankı (*) M16 24 232-276 Kontrol valfi (*) M16 24 267-312 Merkez bağlantı (Senter joint) (*) M12 19 109-127 Kabin M16 24 78-80 Aküler M10 17 20-29
NOT: (*) işaretli cıvatalarda Loctite 262 veya muadilini kullanın. TRIM THIS EDGE
213
TRIM THIS EDGE RIGHT PAGE
Template Name: OM_1_colTemplate Date: 1994_04_29
Template Date: 1994_04_29Template Name: OM_1_col
TRIM THIS EDGE
SİGORTALAR
ÖNEMLİ: Herhangi bir sigortayı değiştirmeden önce, kontak anahtarını "OFF" kapalı konumuna alın. ÖNEMLİ: Asla bir sigortayı farklı amper değerli başka bir sigorta ile değiştirmeyin.

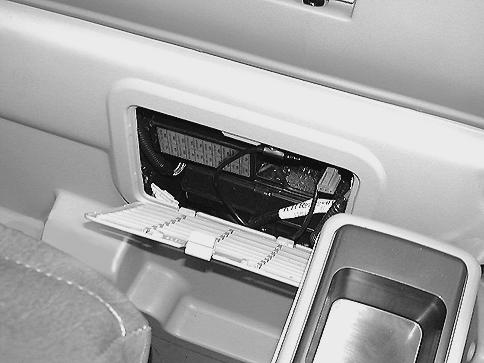

CD00E059 Sigortaların bulunduğu yere erişebilmek için, operatör kompartımanının arka tarafındaki kapağı açın ve çıkarın.

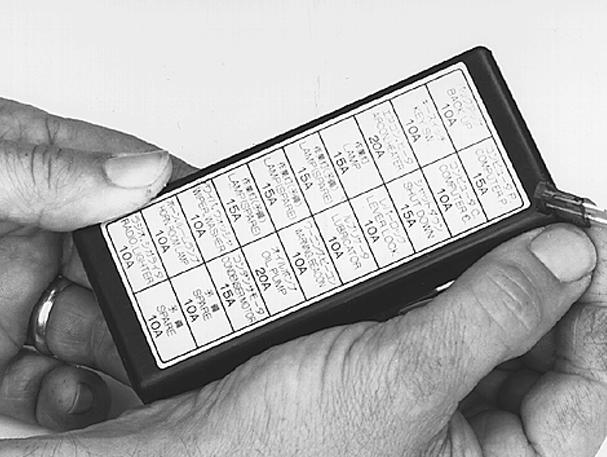

A23955 Kapağın üzerinde sigortaların fonksiyonları ve amper değerlerini gösterir bir liste vardır. NOT: Sigorta sökmek veya takmak için, kapağın sağ üst köşesindeki çıkıntıyı kullanın. NOT: Kapağın içinde (10A ve 20A) iki adet yedek sigorta bulunmaktadır.
