CX210LC, CX210NLC ve CX230 NAKLİYE SIRASINDA UZUN ERİŞİMLİ ATAŞMANIN KİLİTLENMESİ

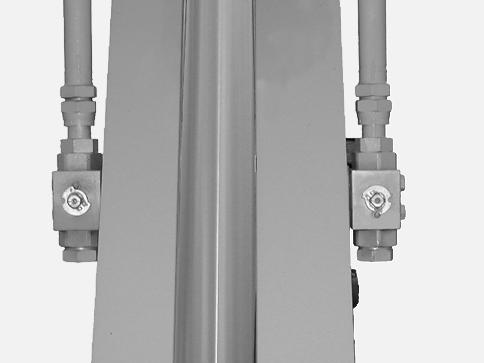

CD00E082 5. Beton makasını sökerken, besleme valflerini "S" (kapalı) konumuna getirerek, valf ağızlarının tapalarını takın.

TRIM THIS EDGE

117

TRIM THIS EDGE RIGHT PAGE

Alt= to hide template informationAlt+ to display template information

Template Name: OM_1_colTemplate Date: 1994_04_29

Template Date: 1994_04_29Template Name: OM_1_col

Alt+ to display template informationAlt= to hide template information

OFFSET BEKO BOM VEYA YÜKSEK DEBİ (isteğebağlı) (CX210LC, CX210NLC ve CX230)

İsteğe bağlı ataşman kullanmak istediğinizde, doğru basınç ve gerekli debi ayarlamaları için CASE yetkili satıcınıza başvurun.

Eksenden kaçık (Offset) beko bom konfigürasyonu

Yüksek debi konfigürasyonu

TRIM THIS EDGE

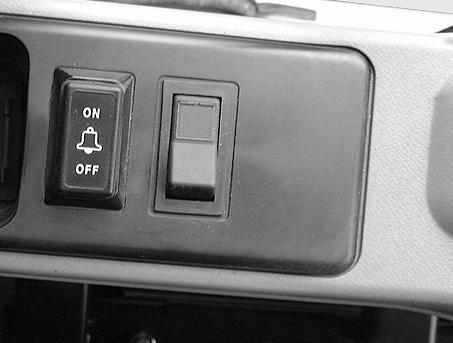

CD00N004 1. Beko bom offset için sol konsol üzerindeki kumandayı sağ tarafa hareket ettirin.

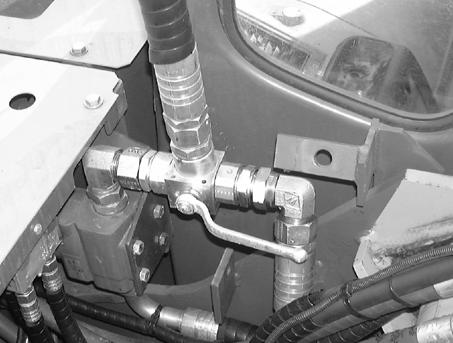

CD01A010 1. Debi seçme valfinin dikey konumda olmasına dikkat edin, böylece yağ, kontrol valfi üzerinden dönecektir (örneğin beton kesici kullanımında). Debi seçme valfinin yatay komunda olması durumunda ise dönen yağ filtre üzerinden tanka gidecektir (örnek, beton makası kullanımında).

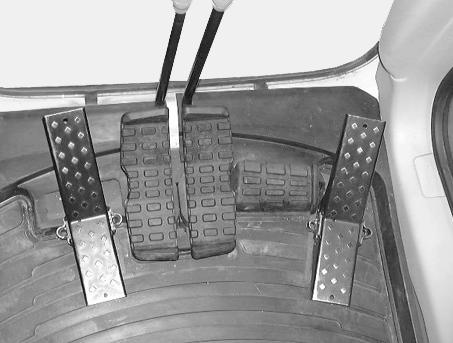

CD00N001 2. Bomun eksenden kaçıklığını değiştirmek için şekildeki pedalı kullanın. "Kumandalar / Göstergeler / Aksesuarlar" bölümünde "Offset beko bom veya yüksek debi hidrolik devresi kumanda pedalı" kısmına bakın.

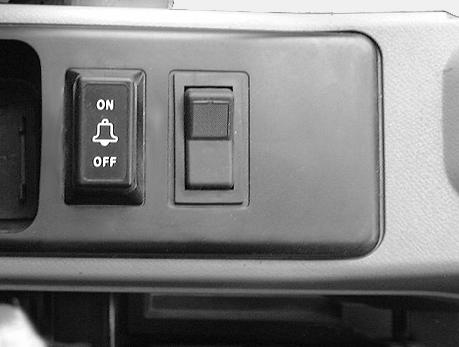

CD00N005 2. Ofset fonksiyonunu iptal etmek ve isteğe baplı ataşman fonksiyonunu elde etmek için sol konsol üzerindeki kumandayı sol tarafa hareket ettirin.

118
