INSTALACION DE LA BIVALVA, MODELO588,788,988 Y 1188
from Case Acoplador rápido de herramientas para excavadoras gama 88 Manual del Operador 9-79841 - PDF
Extracción
ETAPA 1

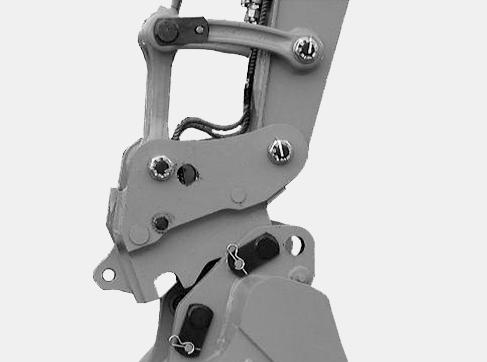

CD00G188 Extraer el pasador de retención y el eje de seguridad.
ETAPA 2

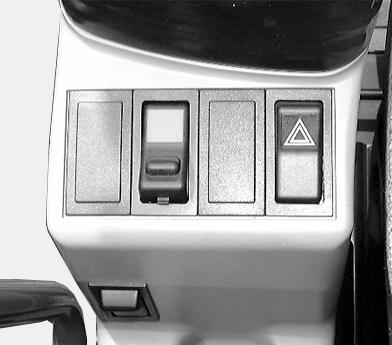

CD00G172 Colocar el conmutador en posición de desbloqueo. Se oirá el dispositivo de alarma sonora. Ver "Conmutador de control de bloqueo y desbloqueo del acoplador rápido" en la sección "Mandos/Instrumentos/Accesorios".
ETAPA 3

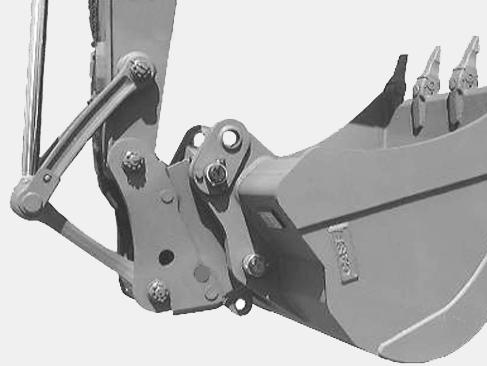

CD00G187 Utilizar el control de la cuchara y mantener la presión hidráulica de modo que el gancho de retención se retraiga.
ETAPA 4

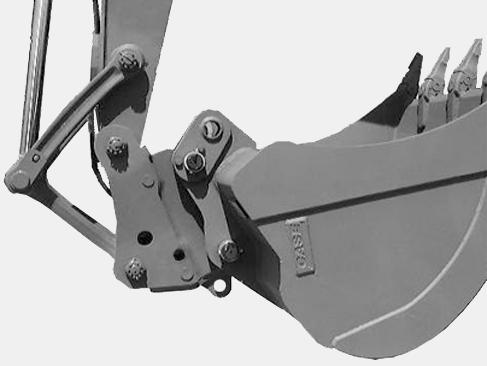

CD00G189 Utilizar el control de la cuchara para dejar la herramienta con seguridad sobre una superficie plana y nivelada. TRIM THIS EDGE
