MANIPULACION DE CARGAS

Template Date: 1994_04_29Template Name: OM_1_col

Alt+ to display template informationAlt= to hide template information

ETAPA 5 Instalación de la cuchara del cargador

TRIM THIS EDGE

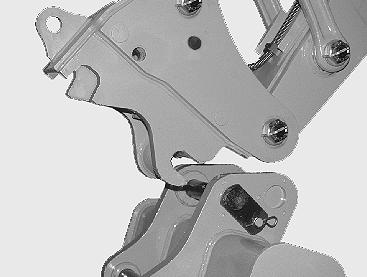

CD00G190 Utilizar el control del excavador para desenganchar la herramienta.

ETAPA 6

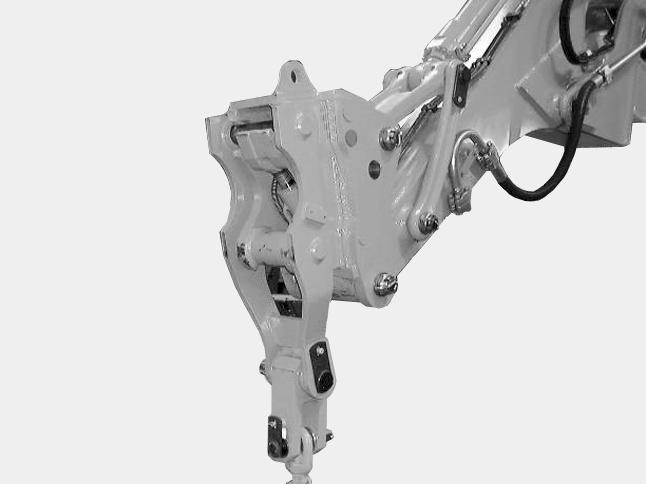

CD00G184 Bloquear el acoplador rápido e instalar el eje de seguridad y el pasador de retención.

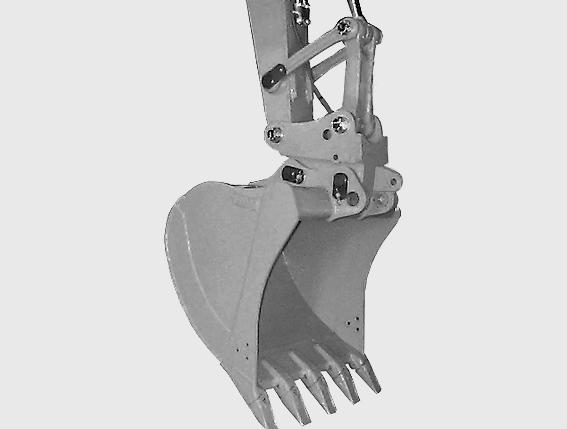

CD97H003 El acoplador rápido posibilita el giro de los cangilones de la parte posterior a la frontal para las aplicaciones de cargadores.

Instalación de la cuchara del eyector

1

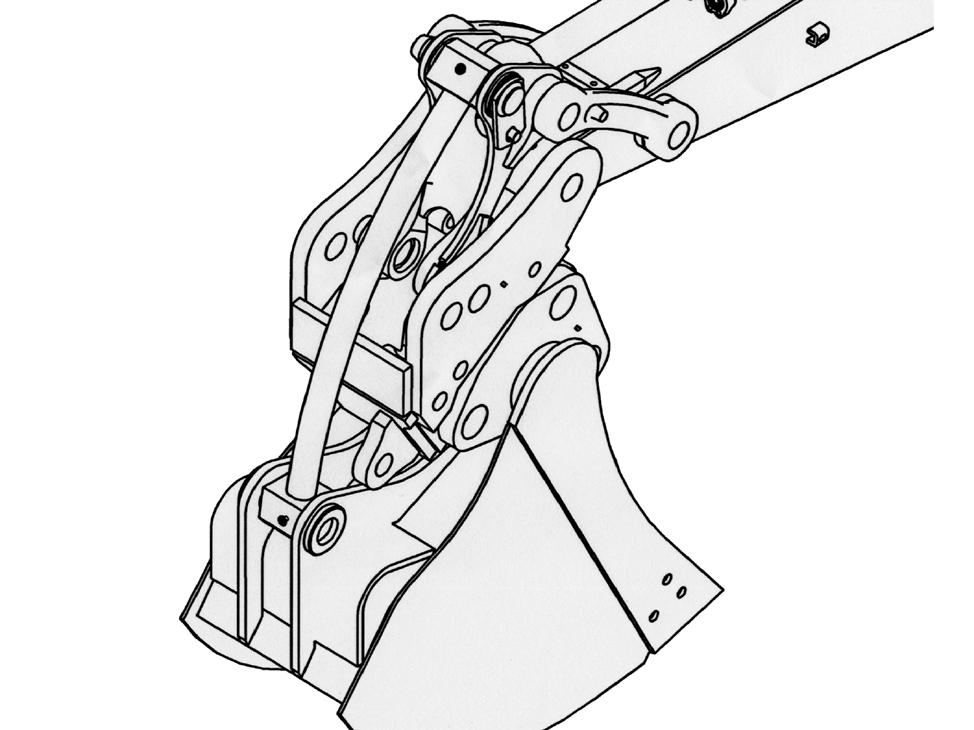

CS00J501 Instalar la cuchara eyectora en el acoplador rápido. Véase "Instalación y extracción rápidas de la herramienta". NOTA: Al instalar una cuchara eyectora, es necesario cambiar la barra de conexión (1) (barra de control del eyector). Consultar al distribuidor CASE.

16

TRIM THIS EDGE LEFT PAGE

ETAPA 1

INSTALACION DE LA BIVALVA, MODELO588,788,988 Y 1188

ETAPA 3

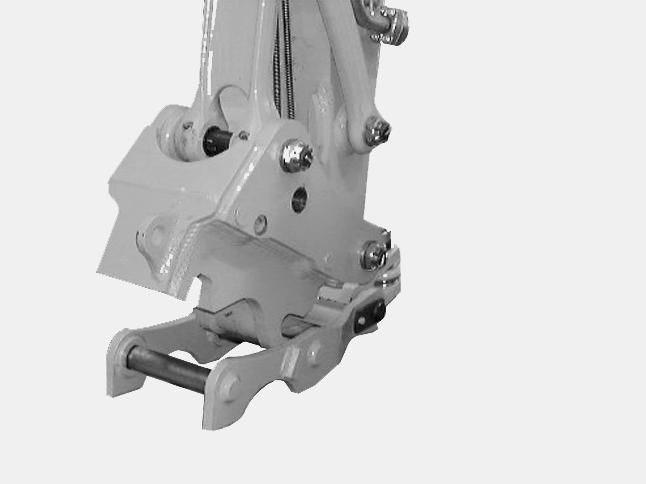

CD00A008 Instalar el acoplador rápido en el adaptador de montaje de la bivalva. Véase "Instalación y extracción rápidas de la herramienta". Asegúrese de que la superficie de montaje de la bivalva se halla en la dirección correcta (con la orejeta del pasador situada en el lado izquierdo).

ETAPA 2

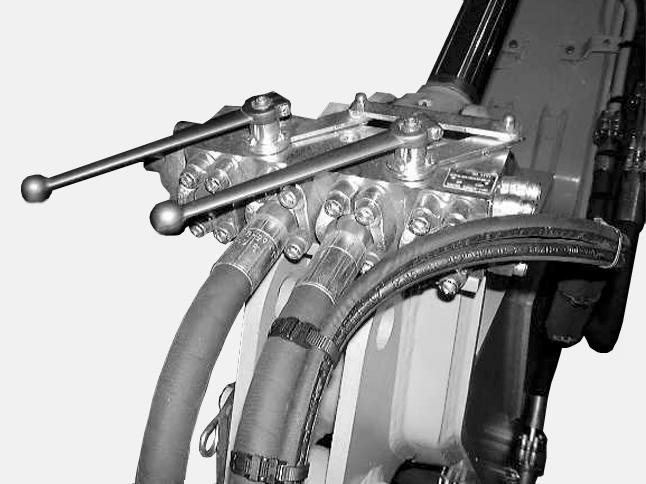

CD00A010 Sacar las palancas de válvula del selector de la bivalva o la cuchara de la caja de herramientas e instalarlas en la válvula del selector.

ETAPA 4

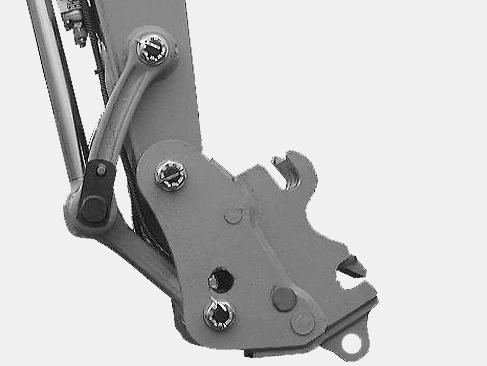

CD00A009 Retraer completamente la barra del cilindro de la cuchara. Parar el motor y quitar la llave del interruptor de arranque.

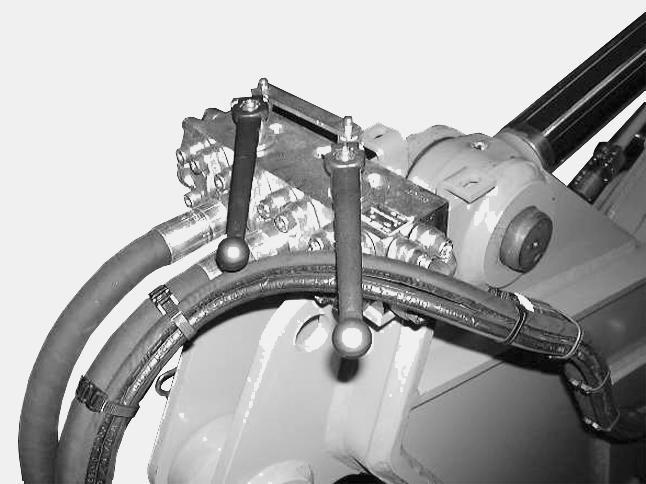

CD00A011 Girar las palancas hacia la izquierda, en posición de cerrado. Quitar las palancas y volverlas a colocar en la caja de herramientas.

17
