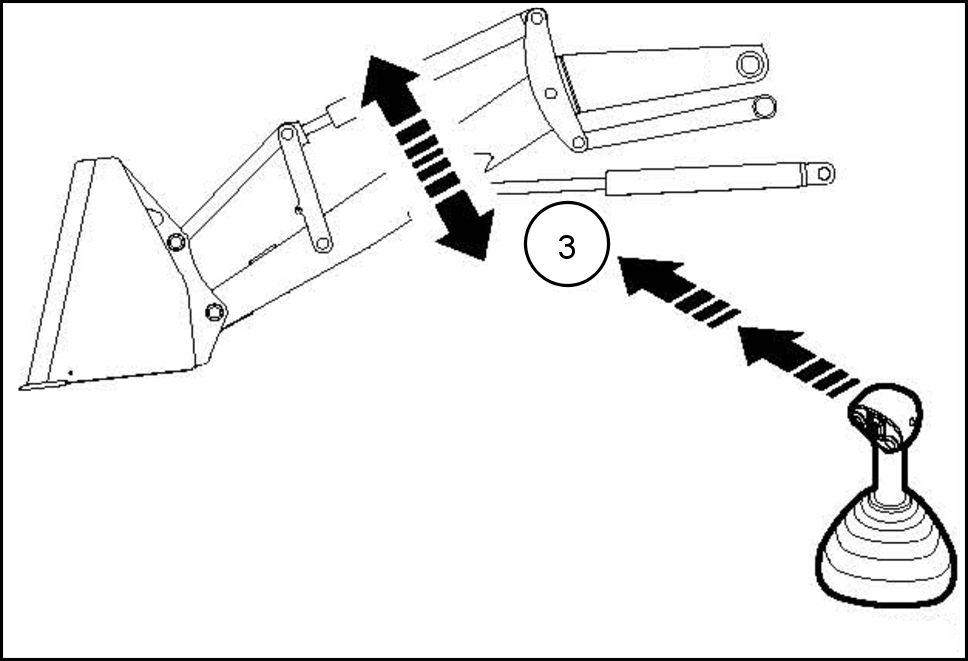

Gleiten der Laderschaufel

Mit dem Hebel in Stellung (3) folgt die Schaufel automatisch den Konturen des Untergrunds, ohne dass ein Betätigen des Hebels erforderlich ist. HINWEIS: dieser Stellung kehrt der Hebel nicht automatisch in die Neutralstellung zurück, wenn losgelassen wird. Er muss dazu von Hand bewegt werden.

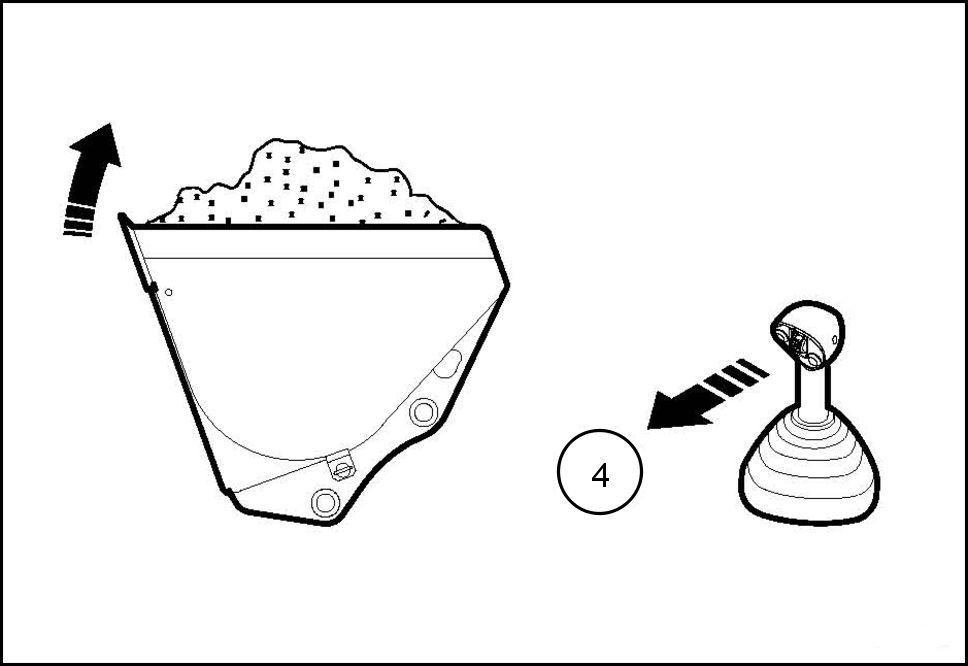

Füllen der Laderschaufel

Wird der Hebel in Stellung (4) bewegt, wird die Schaufel nach oben geklappt (Füllen).

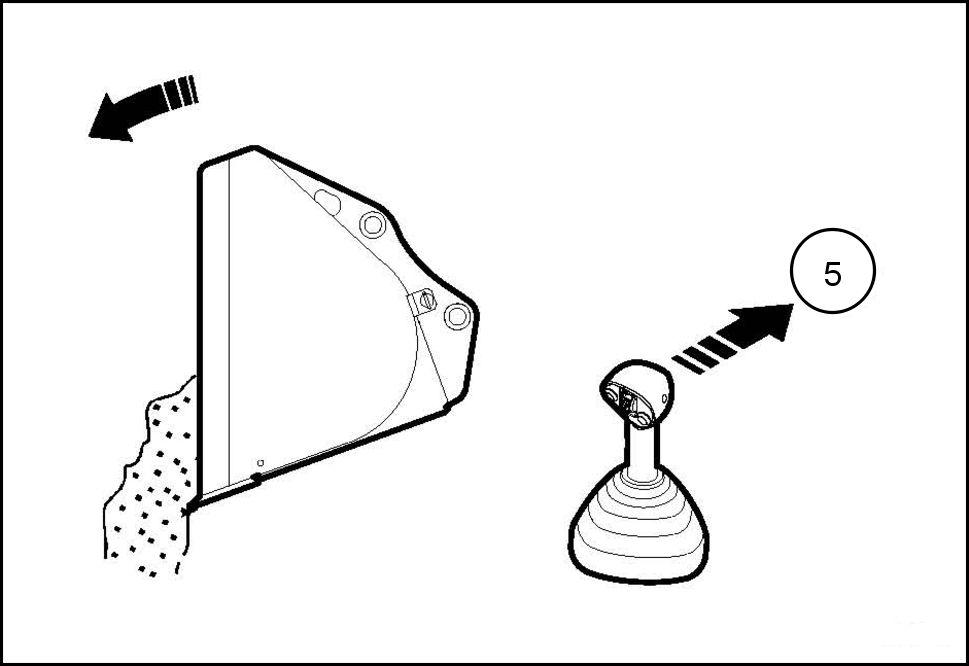

Auskippen der Laderschaufel

Wird der Hebel in Stellung (5) bewegt, wird die Schaufel nach unten geklappt (Auskippen).

LEEN1 1T0092AA 4

LEEN1 1T0096AA 5

LEEN1 1T0097AA 6

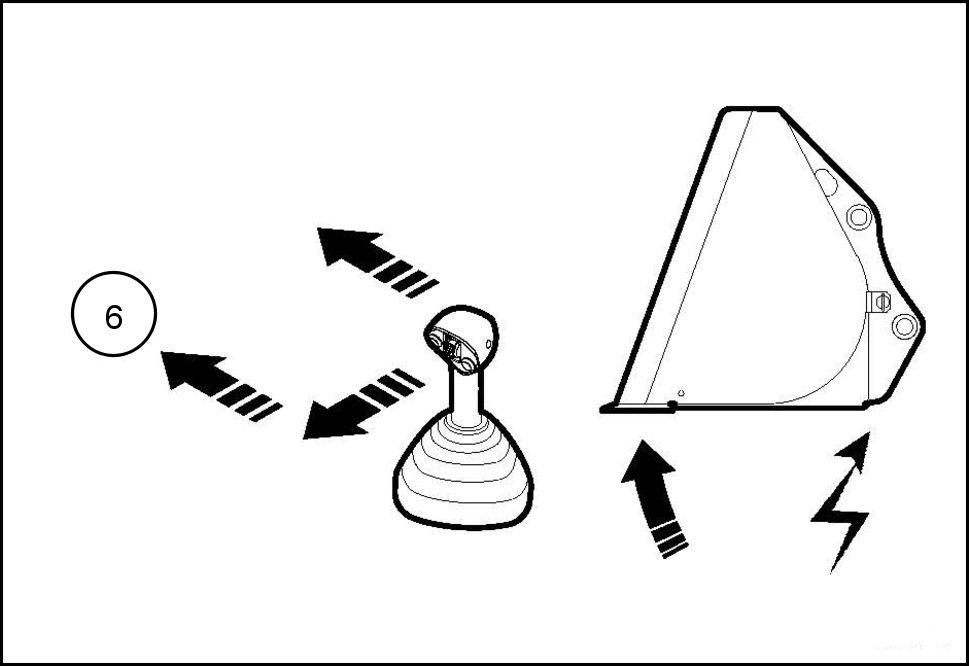

Automatische Rückkehr zur Füllung der Laderschaufel

Wird der Hebel in Stellung (6) bewegt, werden das Anbaugerät abgesenkt und die Laderschaufel in die Grabposition gebracht. HINWEIS: Der Neigungswinkel für das Füllen der Schaufel lässt sich einstellen.

LEEN1 1T0098AA 7

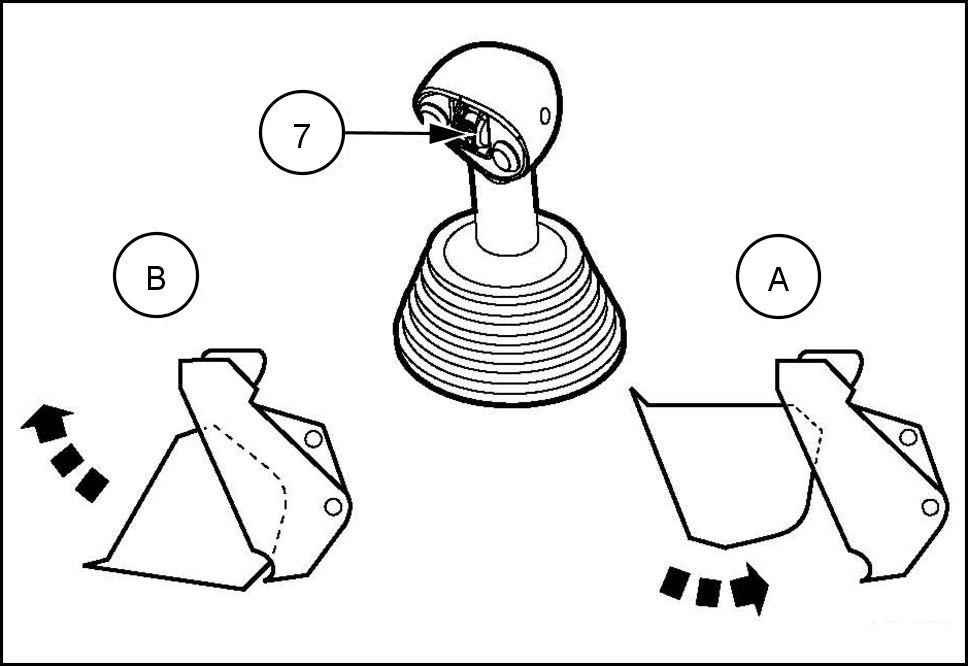

Steuerung der Laderschaufel 4- -1 (falls vorhanden)

Dieses Bedienelement betätigt das fnen und das Schließen der 4x1 Schaufelbacke.

Dieses Bedienelement ist proportional:

W enn die Rolltaste ( (7) ) losgelassen wird, kehrt diese automatisch in die Ausgangsstellung (Neutralstellung) zurück, und die Schaufel verbleibt in der Position, in der die Bewegung gestoppt wurde.

A. W enn die Rolltaste (7) rückwärts bewegt wird, schließt sich die Backe der Laderschaufel. B. W enn die Rolltaste (7) vorwärts bewegt wird, fnet sich die Backe der Laderschaufel.

LEEN1 1T0099AA 1

Arretierung der Rolltaste der 4x1 - Laderschaufelsteuerung

Das Bedienpersonal kann eine Arretierung der Rolltaste der 4x1 - Laderschaufelsteuerung installieren.

Diese Stellung verändert die Bedienung insoweit, als dass das Bedienpersonal den Schalter in der fenen Stellung arretieren kann; Diese Position wird lange gehalten, bis das Bedienpersonal die Arretierung löst.

Die Normalstellung dieses Schalters ist so, dass die offene Seite des U nach oben weist. dieser Konfiguration kehrt der Schalter , wenn losgelassen, automatisch aus jeder Position wieder in die Neutralstellung zurück.

die Arretierposition in die Stellung Schaufel geöf fnet bringen, muss der obere T eil des Schalters 180° gedreht und entfernt werden.

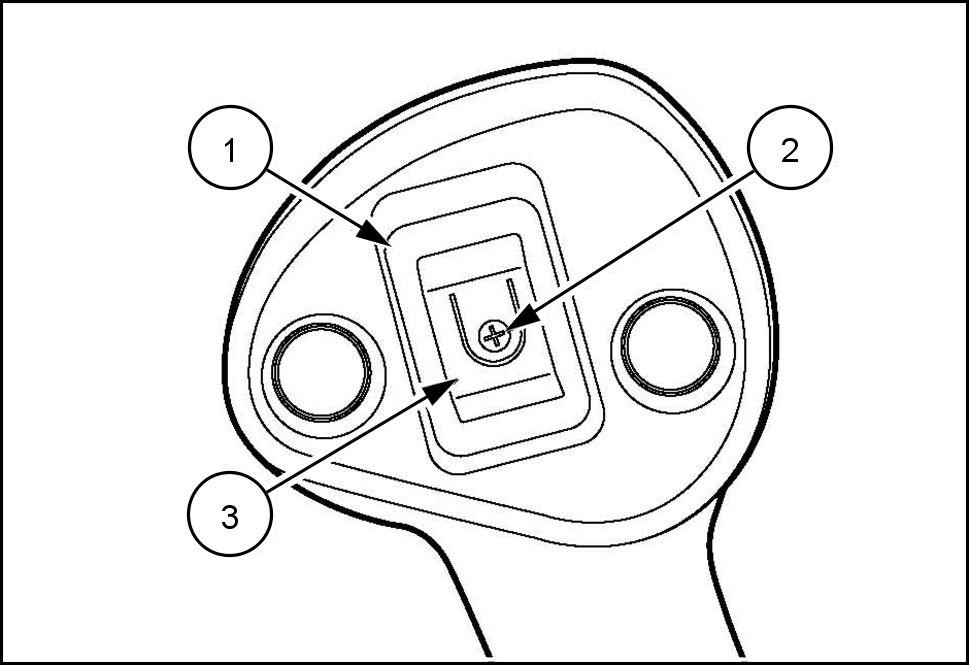

Entfernen Sie die Schraube (2) der Rolltaste (1) mit einem kleinen Kreuzschraubendreher . Heben Sie den oberen T eil ( (3) ) der Rolltaste an, entfernen Sie ihn, drehen Sie ihn 180°, und ziehen Sie die Schraube im oberen T eil der Rolltaste an. HINWEIS: Die offene Seite des U weist nach unten.

Setzen Sie die Schraube ( (2) ) wieder ein, aber überdrehen Sie sie nicht.

Prüfen Sie die Funktionstüchtigkeit des Schalters, indem Sie diesen in die Arretierposition bringen; bringen Sie dann die Abdeckung wieder an. Der Schalter sollte in dieser Stellung blockiert bleiben.

Unter diesen Bedingungen ist die Rolltaste der 4x1 - Laderschaufelsteuerung arretiert. diese Arretierung lösen, muss der obere T eil der T aste wieder in die Ausgangsstellung zurückgebracht werden.

LEEN1 1T0101AA 2

LEEN1 1T0101AA 3
