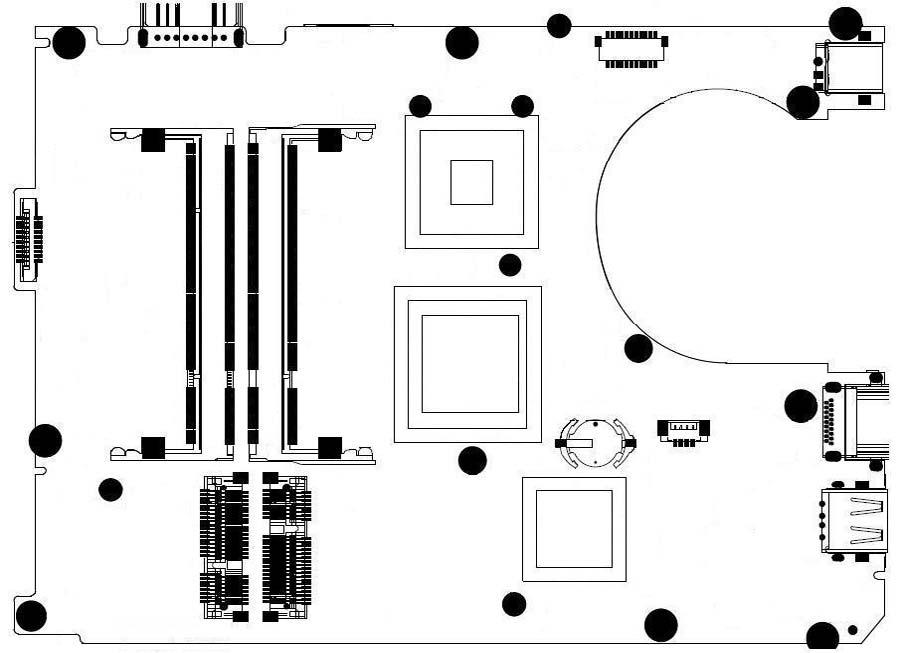

Mainboard Bottom View

BOTTOM SIDE

CN10: DDR2 DIMM2

CN9: HDD

connector CN12: DDR2 DIMM1

CN11: Mini Card

For WLAN CN13: Mini Card

For 3G card CN15: CRT board connector

U18: CPU

U17: NB GS45

CN16: FAN

CN14: RTC

U19: SB ICH9M

Item Description Item Description

CN10 DDR2 DIMM2 CN14 RTC CN12 DDR2 DIMM1 U19 SB ICH9M U18 CPU CN13 Mini Card U17 NB GS45 CN11 Mini Card (WLAN) CN16 Fan CN9 HDD
