7. Cara pengukuran grounding dengan menggunakan Earth Tester

6. Cara menghitung daya listrik

Daya listrik terdiri dari 3 komponen, yaitu : • Daya nyata (Watt) • Daya aktif (VA) • Daya reaktif / semu (VAR)

Dimana ɸ adalah sudut yang dibentuk antara daya nyata (W) dengan daya aktif (VA). Cos ɸ atau disebut juga power factor (PF) atau faktor daya adalah nilai perbandingan antara W dibagi VA sehingga : Cos ɸ =

Rumus – rumus daya listrik : 1. VA = V.I (1 Phasa) dan VA = V.I.√3 (3 Phasa) 2. Watt = V.I. cos ɸ (untuk phasa tunggal)

Watt = V.I .√3 (untuk 3 Phasa)

Catatan : 1. V1 Phase = Tegangan antara Fasa – Netral (Volt) 2. V3 Phase = Tegangan antar Fasa (Volt) 3. I = Arus dalam Ampere 4. I Untuk 3 Phasa biasanya diambil rata – rata 3. VAR = V.I.√3 sin ɸ

Rumus diatas adalah untuk meter – meter kWh yang dipasang pada pengukuran langsung. Untuk pengukuran tidak langsung harus dikalikan dengan factor X (kali).

Ke Daftar Isi

P a g e 51 | 57

7. Cara pengukuran grounding dengan menggunakan Earth Tester

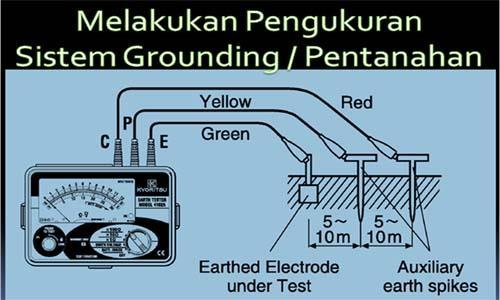

Alat pengukur grounding earth tester/ grounding tester ini dilengkapi 3 lubang konektor dan 3 kabel ukur yang digunakan. Ketiga kabel tersebut : • Kabel merah (C) dihubungkan ke lubang konektor berwarna merah pada alat ukur dan ujung satunya dihubungkan ke stick / tongkat besi yang telah di tancapakan ke tanah (usahankan jarak stick/tongkat besi satu dengan yang lain 5m – 10m). • Kabel kuning (P) dihubungkan ke lubang konektor berwarna kuning pada alat ukur dan ujung satunya di hubungkan ke stick / tongkat besi yang telah di tancapkan ke tanah (usahankan jarak stick/tongkat besi satu dengan yang lain 5m – 10m). • Kabel Hijau (E) dihubungkan ke lubang konektor berwarna hijau pada alat ukur dan ujung satunya dihubungkan ke kabel penghantar pada titik grounding atau pentanahan yang sudah kita pasang. • Putar selektor pada alat ukur (earth tester) untuk kita arahkan pada pengukuran dengan nilai tertinggi (skala 100 Ω) terlebih dahulu, lalu tekan tombol test. • Jika jarum ukur belum bergerak atau bergerak namun sangat kecil, putar selector untuk mengubah satuan skala yang lebih kecil (skala 10 Ω)
