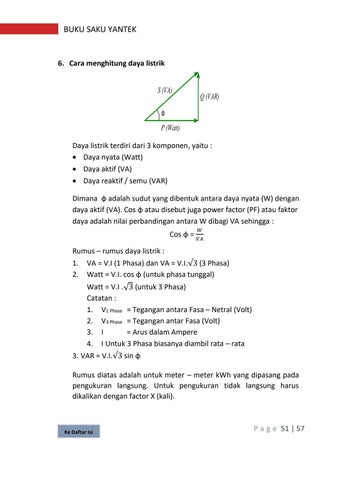

6. Cara menghitung daya listrik
Daya listrik terdiri dari 3 komponen, yaitu : • Daya nyata (Watt) • Daya aktif (VA) • Daya reaktif / semu (VAR) Dimana ɸ adalah sudut yang dibentuk antara daya nyata (W) dengan daya aktif (VA). Cos ɸ atau disebut juga power factor (PF) atau faktor daya adalah nilai perbandingan antara W dibagi VA sehingga : Cos ɸ =
𝑊 𝑉𝐴
Rumus – rumus daya listrik : 1. 2.
VA = V.I (1 Phasa) dan VA = V.I.√3 (3 Phasa) Watt = V.I. cos ɸ (untuk phasa tunggal) Watt = V.I .√3 (untuk 3 Phasa) Catatan : 1. V1 Phase = Tegangan antara Fasa – Netral (Volt) 2. V3 Phase = Tegangan antar Fasa (Volt) 3. I = Arus dalam Ampere 4. I Untuk 3 Phasa biasanya diambil rata – rata
3. VAR = V.I.√3 sin ɸ Rumus diatas adalah untuk meter – meter kWh yang dipasang pada pengukuran langsung. Untuk pengukuran tidak langsung harus dikalikan dengan factor X (kali).
