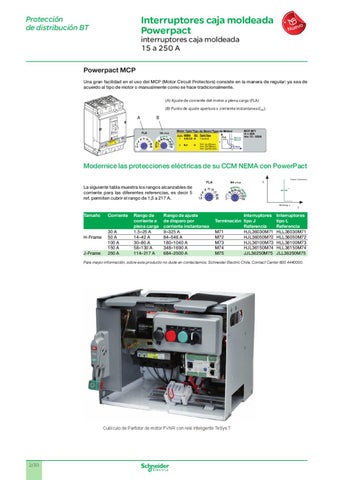

Interruptores caja moldeada Powerpact
Protección de distribución BT
vo Nue
interruptores caja moldeada 15 a 250 A Powerpact MCP
Una gran facilidad en el uso del MCP (Motor Circuit Protectors) consiste en la manera de regular: ya sea de acuerdo al tipo de motor o manualmente como se hace tradicionalmente. (A) Ajuste de corriente del motor a plena carga (FLA) (B) Punto de ajuste apertura x corriente instantanea (I m ).
A
B
S tandard Ener g Ener g Ener g
Modernice las protecciones eléctricas de su CCM NEMA con PowerPact Disparo instantaneo
t
La siguiente tabla muestra los rangos alcanzables de corriente para las diferentes referencias, es decir 5 ref. permiten cubrir el rango de 1,5 a 217 A.
Im
180 Amp s
Tamaño
H-Frame J-Frame
Corriente 30 A 50 A 100 A 150 A 250 A
Rango de corriente a plena carga 1.5–25 A 14–42 A 30–80 A 58–130 A 114–217 A
Rango de ajuste de disparo por corriente instantanea 9–325 A 84–546 A 180–1040 A 348–1690 A 684–2500 A
Interruptores Terminación tipo J Referencia M71 HJL36030M71 M72 HJL36050M72 M73 HJL36100M73 M74 HJL36150M74 M75 JJL36250M75
I
Interruptores tipo L Referencia HLL36030M71 HLL36050M72 HLL36100M73 HLL36150M74 JLL36250M75
Para mayor información, sobre este producto no dude en contactarnos: Schneider Electric Chile, Contact Center 600 4440000.
Cubículo de Partidor de motor FVNR con relé inteligente TeSys T
